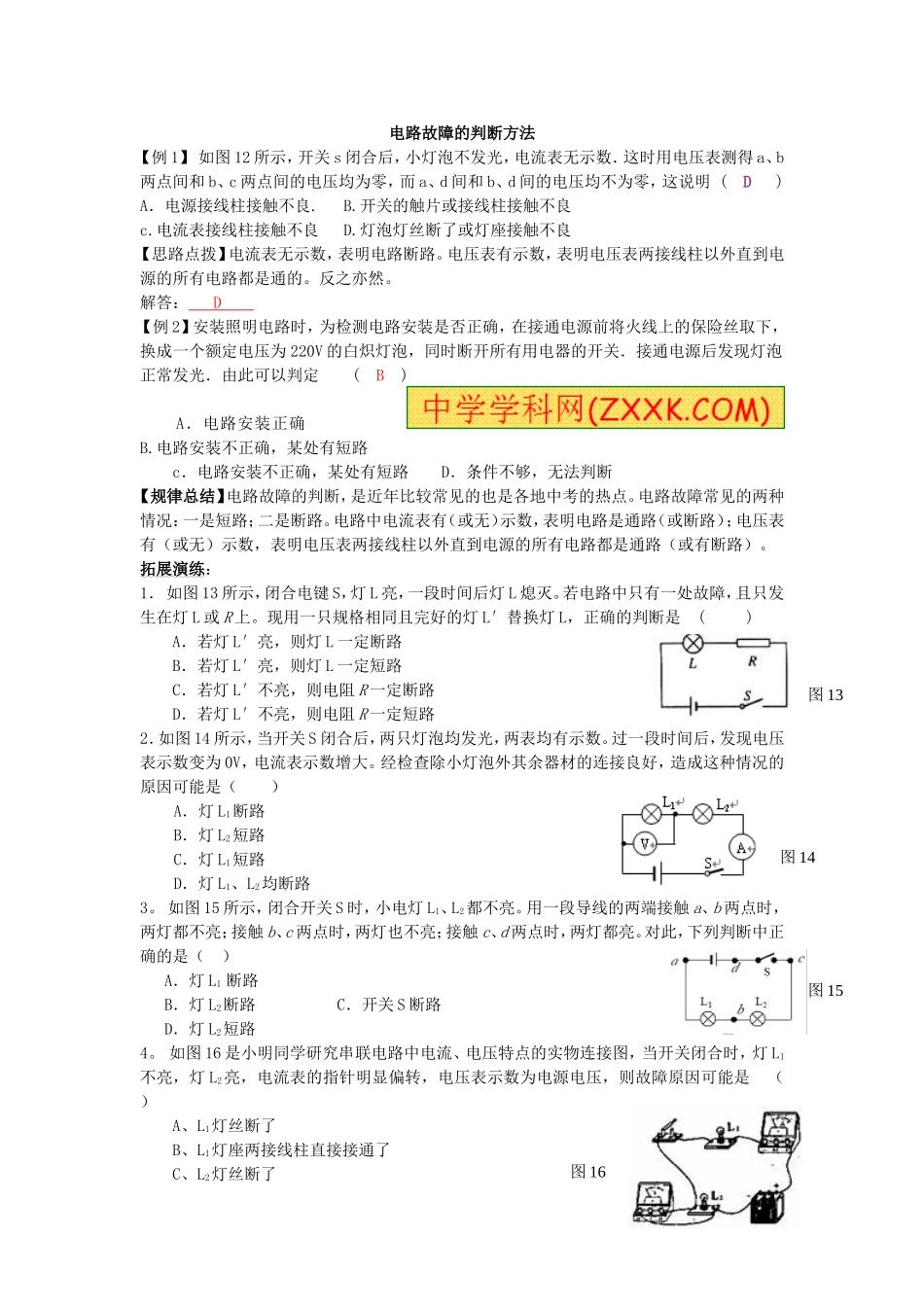

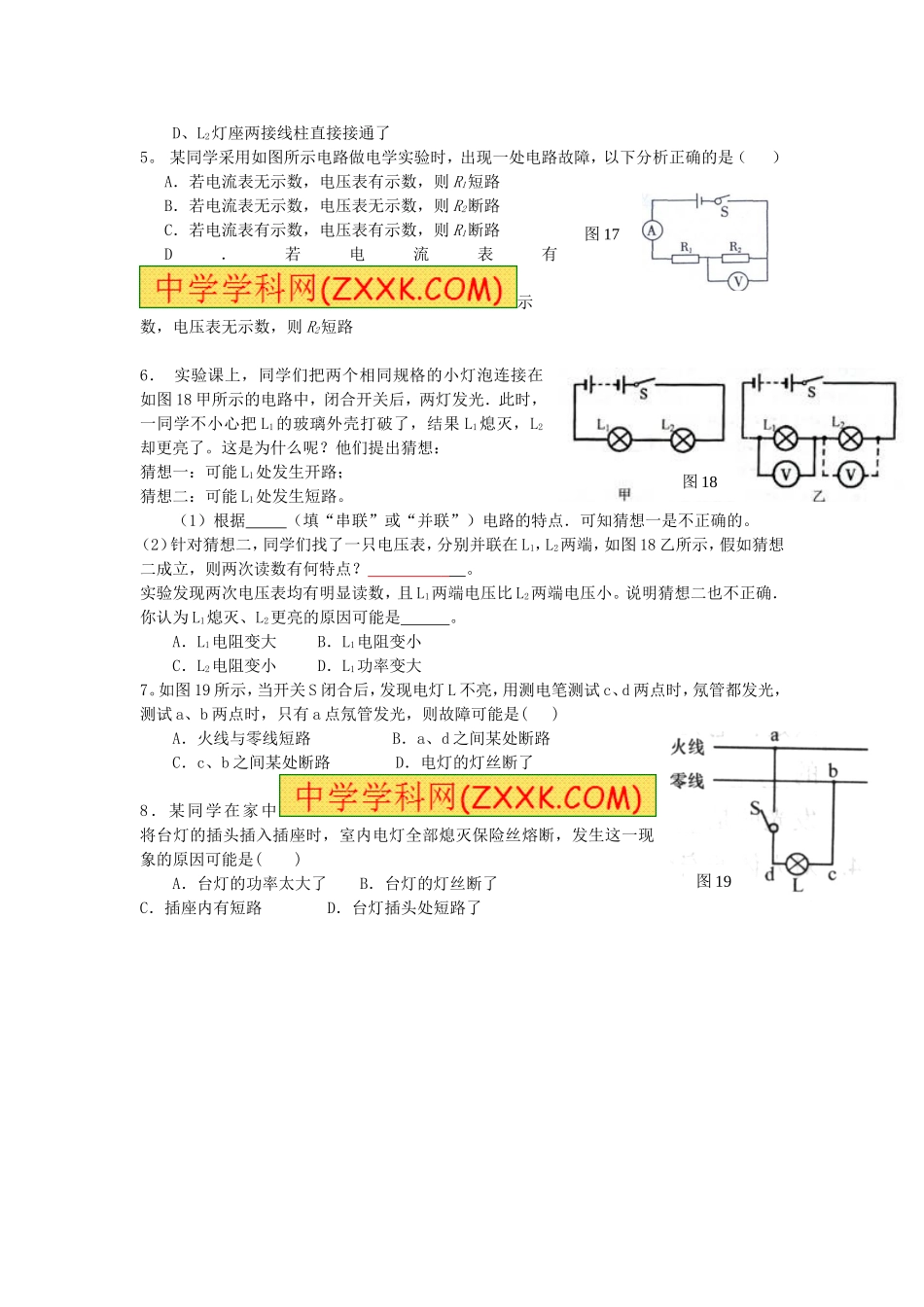

图 13图 14图 15图 16电路故障的判断方法【例 1】 如图 12 所示，开关 s 闭合后，小灯泡不发光，电流表无示数．这时用电压表测得 a、b两点间和 b、c 两点间的电压均为零，而 a、d 间和 b、d 间的电压均不为零，这说明 ( D )A．电源接线柱接触不良. B.开关的触片或接线柱接触不良 c.电流表接线柱接触不良 D.灯泡灯丝断了或灯座接触不良【思路点拨】电流表无示数，表明电路断路。电压表有示数，表明电压表两接线柱以外直到电源的所有电路都是通的。反之亦然。解答： D 【例 2】安装照明电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为 220V 的白炽灯泡，同时断开所有用电器的开关．接通电源后发现灯泡正常发光．由此可以判定 ( B ) A．电路安装正确 B.电路安装不正确，某处有短路 c．电路安装不正确，某处有短路 D．条件不够，无法判断【规律总结】电路故障的判断，是近年比较常见的也是各地中考的热点。电路故障常见的两种情况：一是短路；二是断路。电路中电流表有（或无）示数，表明电路是通路（或断路）；电压表有（或无）示数，表明电压表两接线柱以外直到电源的所有电路都是通路（或有断路）。拓展演练：1． 如图 13 所示，闭合电键 S，灯 L 亮，一段时间后灯 L 熄灭。若电路中只有一处故障，且只发生在灯 L 或 R 上。现用一只规格相同且完好的灯 L′替换灯 L，正确的判断是 ( )A．若灯 L′亮，则灯 L 一定断路 B．若灯 L′亮，则灯 L 一定短路C．若灯 L′不亮，则电阻 R 一定断路 D．若灯 L′不亮，则电阻 R 一定短路 2．如图 14 所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为 0V，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ）A．灯 L1断路 B．灯 L2短路C．灯 L1短路 D．灯 L1、L2均断路3。 如图 15 所示，闭合开关 S 时，小电灯 L1、L2都不亮。用一段导线的两端接触 a、b 两点时，两灯都不亮；接触 b、c 两点时，两灯也不亮；接触 c、d 两点时，两灯都亮。对此，下列判断中正确的是（ ） A．灯 L1 断路 B．灯 L2断路 C．开关 S 断路 D．灯 L2短路4。 如图 16 是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯 L1不亮，灯 L2亮，电流表的指针明显偏转，电压表示数为电源电压，...
