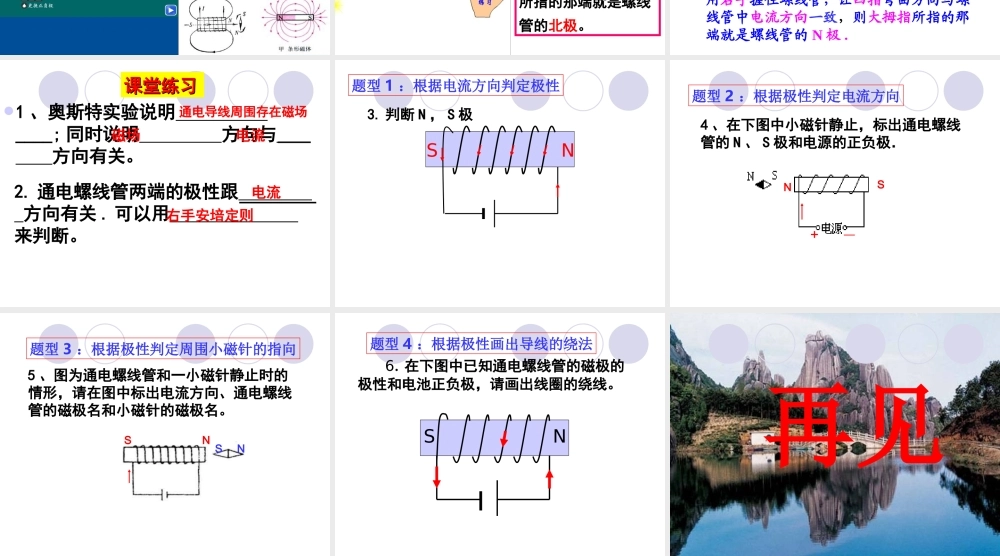

人教版新教材同步教学课件第九章 电与磁三 电生磁 带电体和磁体有一些相似的性质，这些相似是一种巧合呢？还是它们之间存在着某些联系呢？同种电荷互相排斥，异种电荷互相吸引。同名磁极相互排斥，异名磁极相互吸引。电电磁磁 结论：通电导线周围存在磁场 .磁场方向与电流方向有关。 现象： 导线通电，小磁针发生偏转； 电流方向改变，小磁针偏转方向相反．一、奥斯特实验 ( 电 磁）——这种现象叫电流的磁效应 既然电能生磁，为什么手电筒在通电时连一根大头针都吸不动？想一想想一想 怎样才能使电流的磁场变强呢？螺线管：导线绕在圆筒上。 二、通电螺线管的磁场1 、通电螺线管周围存在着磁场；2 、通电螺线管相当于条形磁体。3 、通电螺线管两端的极性与电流方向有关。 三、安培定则用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极。 小 结一、奥斯特实验（电流的磁效应）通电导线周围存在着磁场，磁场方向与电流方向有关 . 二、通电螺线管的磁场1. 与条形磁体的磁场相似 .2. 极性与电流方向有关 .三、安培定则用右手握住螺线管，让四指弯曲方向与螺线管中电流方向一致，则大拇指所指的那端就是螺线管的 N 极 . 1 、奥斯特实验说明 ____; 同时说明 方向与 方向有关。通电导线周围存在磁场磁场电流2. 通电螺线管两端的极性跟 方向有关 . 可以用 来判断。电流右手安培定则课堂练习课堂练习 SN3. 判断 N ， S 极题型 1 ：根据电流方向判定极性 题型 2 ：根据极性判定电流方向4 、在下图中小磁针静止，标出通电螺线管的 N 、 S 极和电源的正负极． N+—S 题型 3 ：根据极性判定周围小磁针的指向5 、图为通电螺线管和一小磁针静止时的情形，请在图中标出电流方向、通电螺线管的磁极名和小磁针的磁极名。NSSN 6. 在下图中已知通电螺线管的磁极的极性和电池正负极，请画出线圈的绕线。SN题型 4 ：根据极性画出导线的绕法 再见
