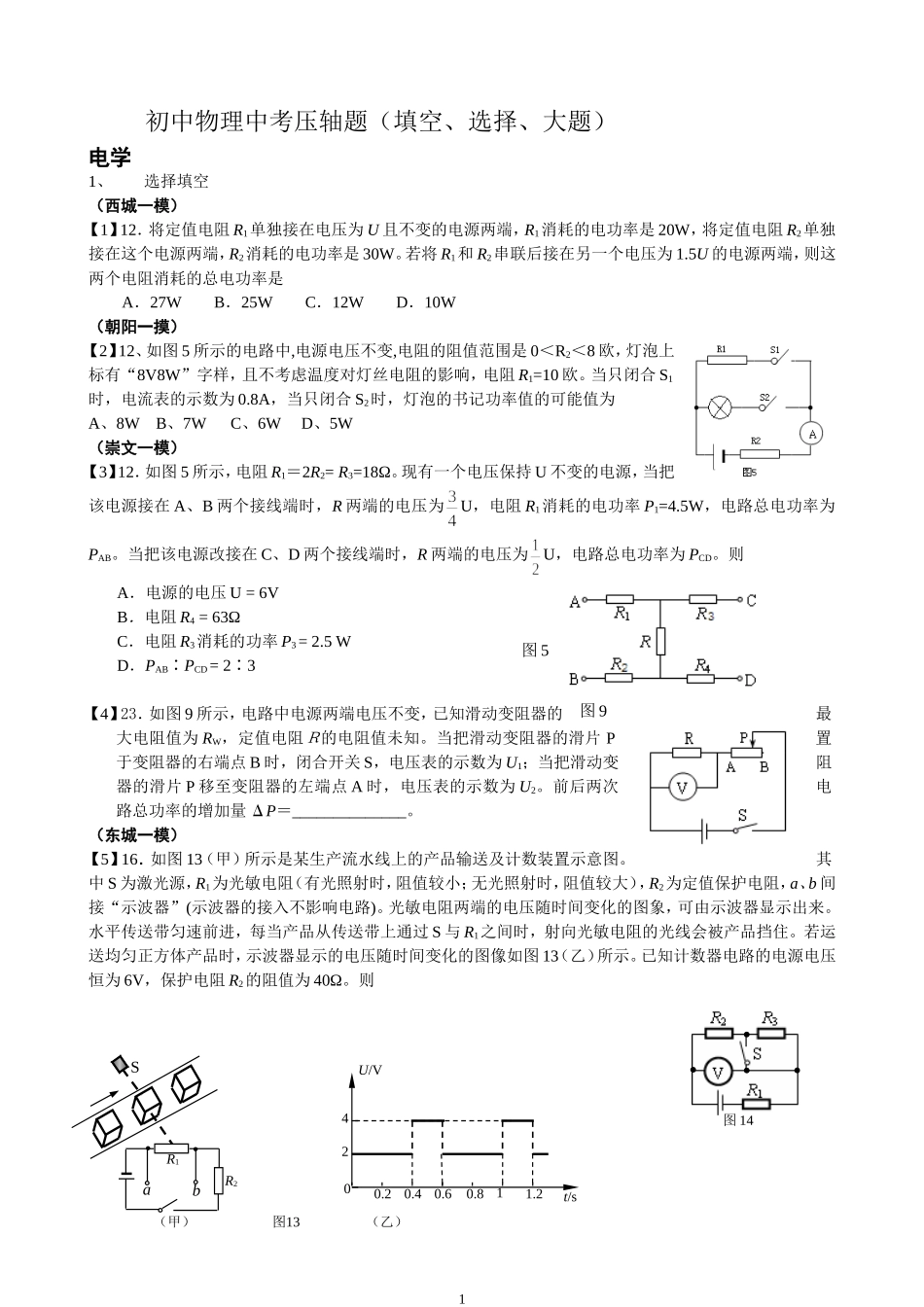

初中物理中考压轴题（填空、选择、大题）电学1、选择填空（西城一模）【1】12．将定值电阻R1单独接在电压为U且不变的电源两端，R1消耗的电功率是20W，将定值电阻R2单独接在这个电源两端，R2消耗的电功率是30W。若将R1和R2串联后接在另一个电压为1.5U的电源两端，则这两个电阻消耗的总电功率是A．27WB．25WC．12WD．10W（朝阳一摸）【2】12、如图5所示的电路中,电源电压不变,电阻的阻值范围是0＜R2＜8欧，灯泡上标有“8V8W”字样，且不考虑温度对灯丝电阻的影响，电阻R1=10欧。当只闭合S1时，电流表的示数为0.8A，当只闭合S2时，灯泡的书记功率值的可能值为A、8WB、7WC、6WD、5W（崇文一模）【3】12．如图5所示，电阻R1＝2R2=R3=18Ω。现有一个电压保持U不变的电源，当把该电源接在A、B两个接线端时，R两端的电压为U，电阻R1消耗的电功率P1=4.5W，电路总电功率为PAB。当把该电源改接在C、D两个接线端时，R两端的电压为U，电路总电功率为PCD。则A．电源的电压U=6VB．电阻R4=63ΩC．电阻R3消耗的功率P3=2.5WD．PAB∶PCD=2∶3【4】23．如图9所示，电路中电源两端电压不变，已知滑动变阻器的最大电阻值为RW，定值电阻Ｒ的电阻值未知。当把滑动变阻器的滑片P置于变阻器的右端点B时，闭合开关S，电压表的示数为U1；当把滑动变阻器的滑片P移至变阻器的左端点A时，电压表的示数为U2。前后两次电路总功率的增加量ΔP＝______________。（东城一模）【5】16．如图13（甲）所示是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”(示波器的接入不影响电路)。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若运送均匀正方体产品时，示波器显示的电压随时间变化的图像如图13（乙）所示。已知计数器电路的电源电压恒为6V，保护电阻R2的阻值为40Ω。则1R1R2abS（甲）图13（乙）t/sU/V0240.20.40.60.811.2图14图5图9A．有光照射时光敏电阻R1的阻值为20ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．保护电阻R2在1h内消耗的电能为1080J（海淀二模）【6】12．图6中，电阻R1与R4阻值相等，电阻R2与R3阻值相等。当把A、D两个接线端接在电压为U的电源两端时，电压表的示数U5=5V，电阻R1的功率P1=1W。当把B、C两个接线端接在电压为2U的电源两端时，电压表的示数U5'=7.5V，电阻R2的功率P2=4W。则下列选项正确的是A．U=9VB．R2:R5=3:2C．前后两次通过电阻R5的电流之比I1:I2=3:2D．当把B、C两个接线端接在电压为2U的电源两端时，电阻R5消耗的功率P5'=6W【7】16.如图7所示，电源电压恒为24V，小灯泡的规格为“6V3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω。电压表使用的量程为0～15V，电流表使用的量程为0～0.6A。要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）。下列说法正确的是A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为4.32WD．电路总功率的变化范围是9W~12W【8】23．甲灯额定电压为6V，乙灯额定功率为2W，甲、乙两灯的电阻分别为R甲和R乙，且R甲>R乙，并保持不变，将它们以某种方式连接到电压为UA的电源上时,两灯均正常发光,将它们以另一种方式连接到电压为UB的电源上时，乙灯正常发光,甲灯的实际功率为额定功率的4/9，则电源UA两端的电压为V。（崇文二模）【9】23．图13是供电设备向居民楼用户输电的示意图。输电线路的总电阻为R，输入导线间的电压保持U不变，当居民楼内消耗的总功率P增大到原来的3倍时，输电线路损失的功率增加了。（石景山二模）【10】16．小敏设计了一种“闯红灯违规证据模拟记录器”，如图8甲，拍摄照片记录机动车辆闯红灯时的情景。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受...
