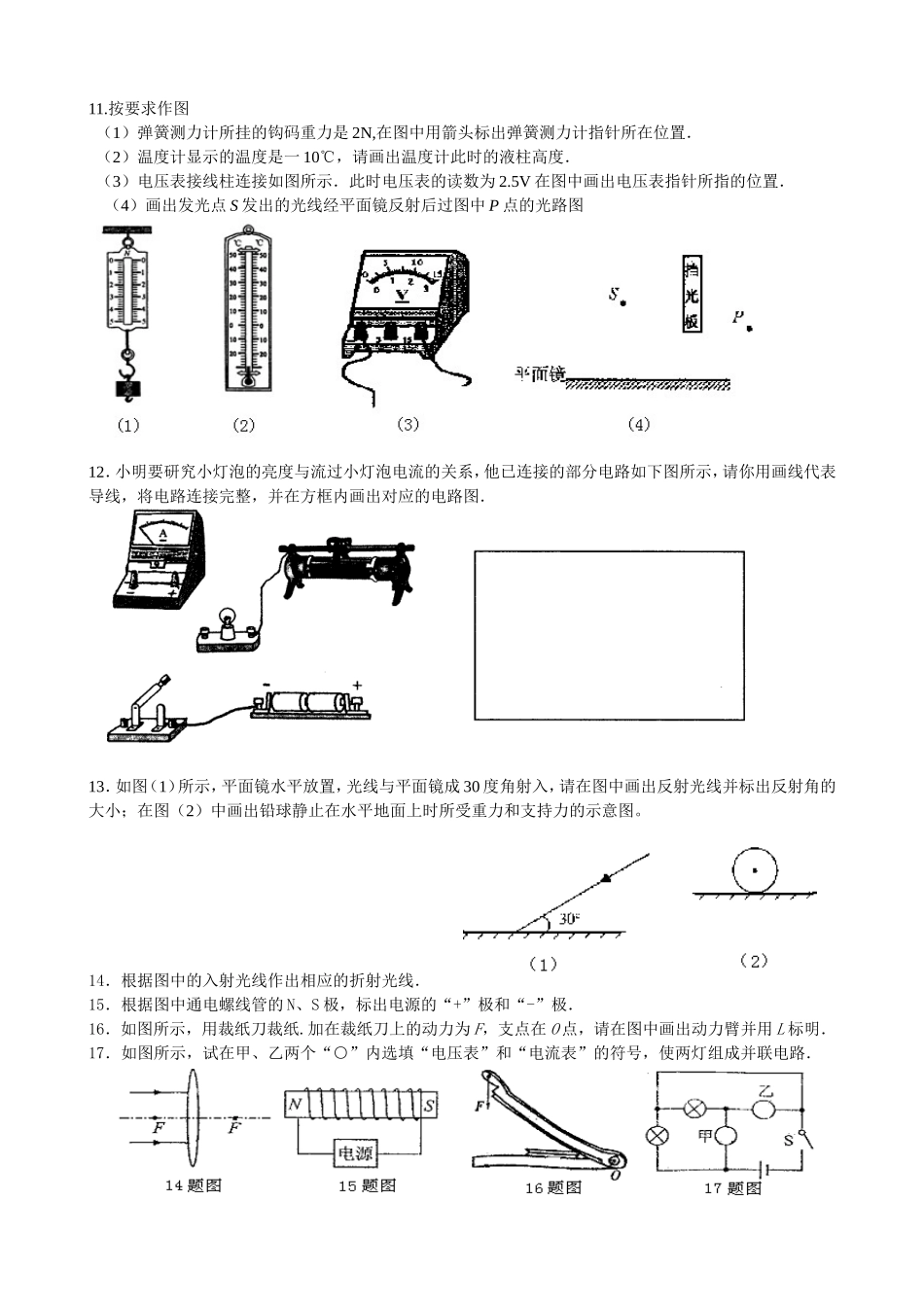

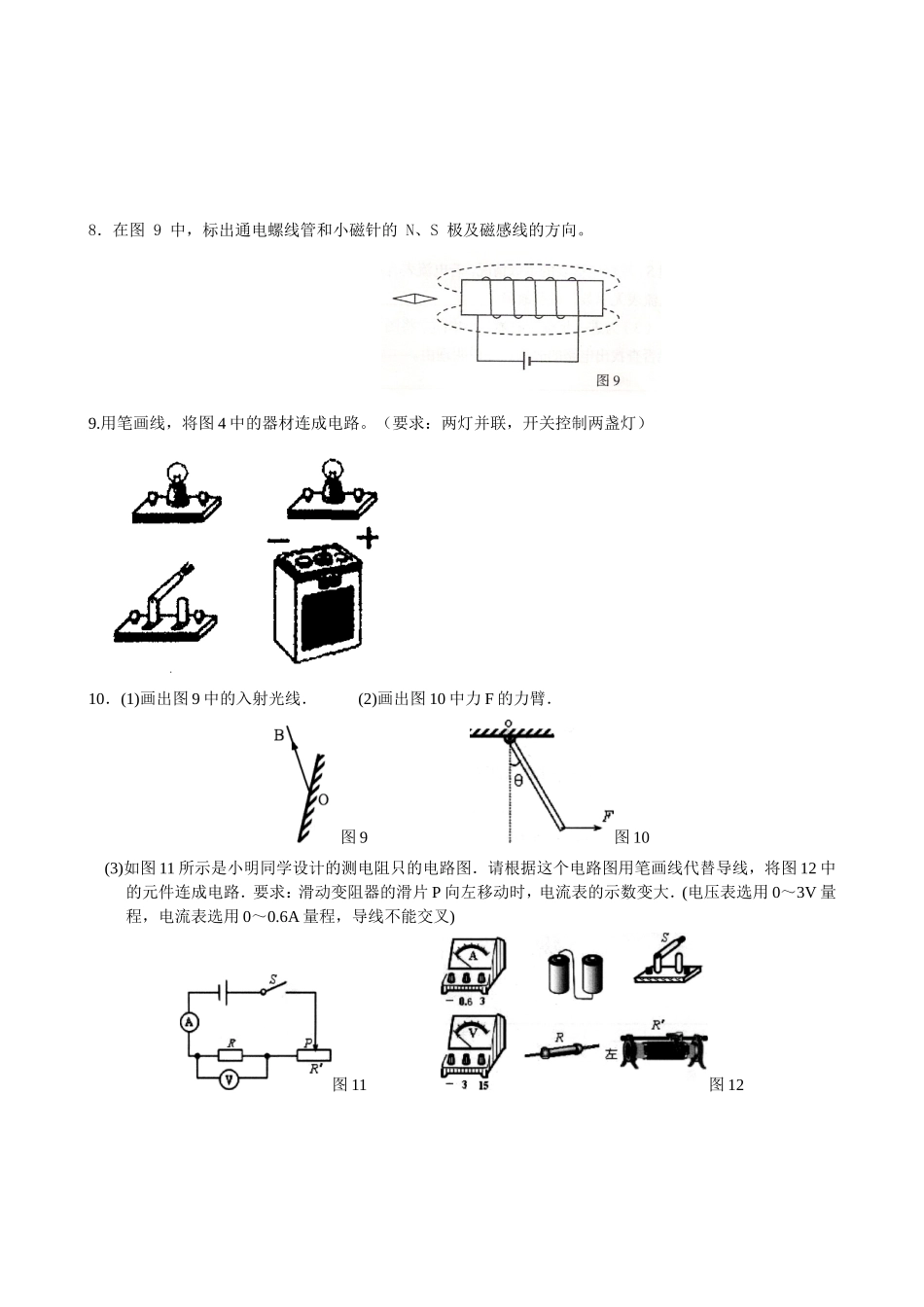

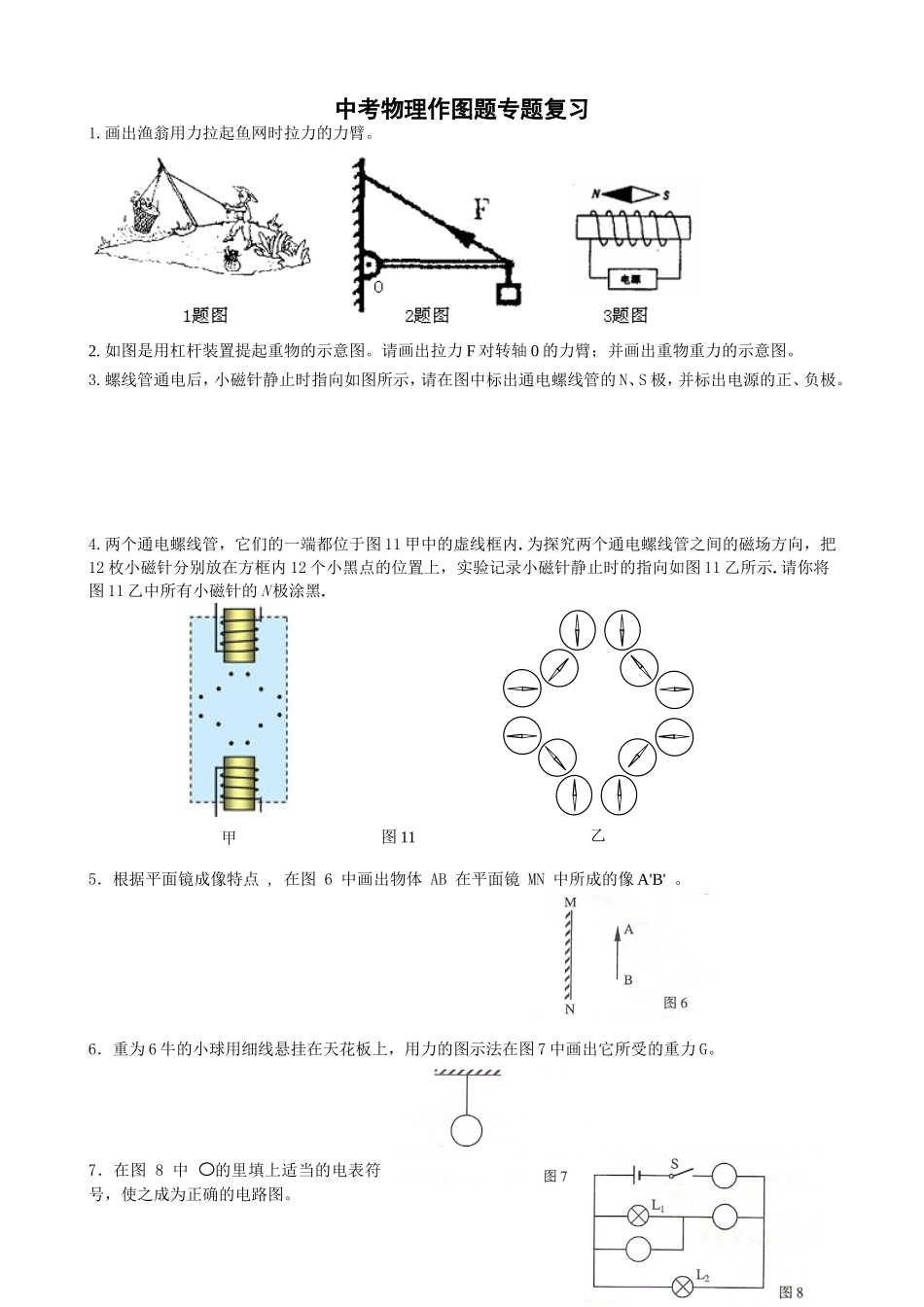

中考物理作图题专题复习1.画出渔翁用力拉起鱼网时拉力的力臂。2.如图是用杠杆装置提起重物的示意图。请画出拉力F对转轴0的力臂；并画出重物重力的示意图。3.螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。4.两个通电螺线管，它们的一端都位于图11甲中的虚线框内.为探究两个通电螺线管之间的磁场方向，把12枚小磁针分别放在方框内12个小黑点的位置上，实验记录小磁针静止时的指向如图11乙所示.请你将图11乙中所有小磁针的N极涂黑.5．根据平面镜成像特点,在图6中画出物体AB在平面镜MN中所成的像A'B'。6．重为6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它所受的重力G。7．在图8中的里填上适当的电表符号，使之成为正确的电路图。图11甲乙8．在图9中，标出通电螺线管和小磁针的N、S极及磁感线的方向。9.用笔画线，将图4中的器材连成电路。（要求：两灯并联，开关控制两盏灯）10．(1)画出图9中的入射光线．(2)画出图10中力F的力臂．图9图10(3)如图11所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图12中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)图11图1211.按要求作图（1）弹簧测力计所挂的钩码重力是2N,在图中用箭头标出弹簧测力计指针所在位置．（2）温度计显示的温度是一10℃，请画出温度计此时的液柱高度．（3）电压表接线柱连接如图所示．此时电压表的读数为2.5V在图中画出电压表指针所指的位置．（4）画出发光点S发出的光线经平面镜反射后过图中P点的光路图12．小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．13．如图（1）所示，平面镜水平放置，光线与平面镜成30度角射入，请在图中画出反射光线并标出反射角的大小；在图（2）中画出铅球静止在水平地面上时所受重力和支持力的示意图。14．根据图中的入射光线作出相应的折射光线．15．根据图中通电螺线管的N、S极，标出电源的“+”极和“-”极．16．如图所示，用裁纸刀裁纸.加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．17．如图所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路．18．当给螺线管通电时，小磁针N极的指向如图所示．试在图中标出螺线管的极性及电流方向．19．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。20．请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。21．根据图中小磁针静止时的情况，画出线圈的绕法。22．一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。23．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。24.如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请你画出木棒所受拉力的力臂及所受重力的示意图。25.如图所示，两平面镜相互垂直，一束光线斜射到平面镜上，请完成光路图。26.按照图7所示的电路图，将图8中各元件连接起来。（用笔画线表示导线，导线不许交叉）中考物理作图易错题汇集1(1)．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图6中AB光线透过玻璃的光路。（已知光从玻璃射入水中时是折射角大于入射角）(2)．许多居民楼墙外用铁三角架搁放空调主机，如图7所示，要使铁架较为牢固、安全。应把主机放在A处还是B处，请你在选择的主机上画出它的重力示意图和重力对O点的力臂。(3)．图8是非洲草原犬鼠洞穴的横截面示意图。洞穴有两个出口，一个是平的，而另一个则是隆起的圆形土堆。两个洞口的形状不同，是为了使地面上的风吹进了犬鼠的洞穴，给犬鼠带去了习习凉风。请在图中标出洞穴中空气的流动方向。图7⊙图82．（1）根据图甲的两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。（2）图乙为手拉小球做圆周运动的示意图，请在图中...
