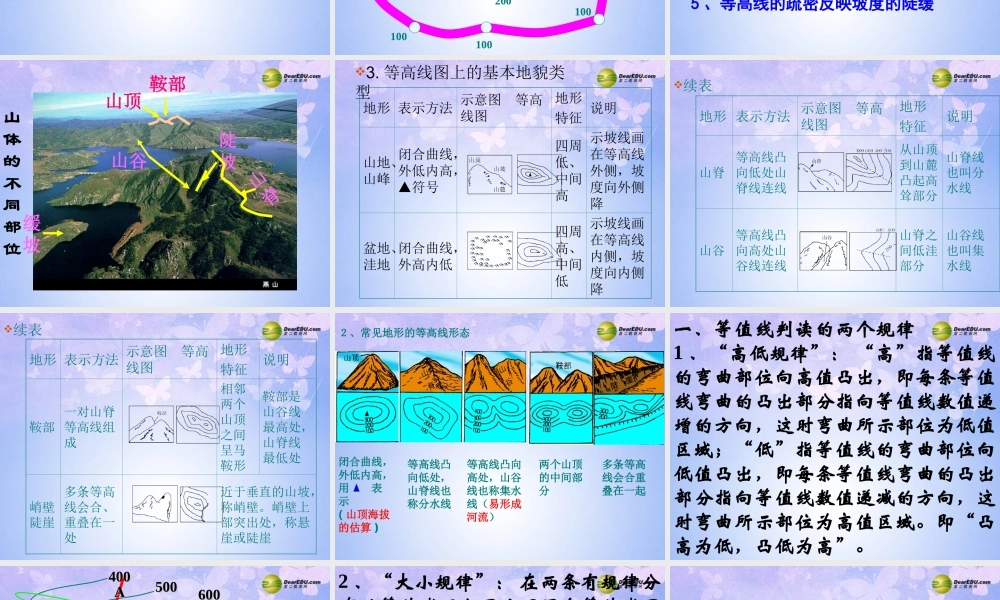

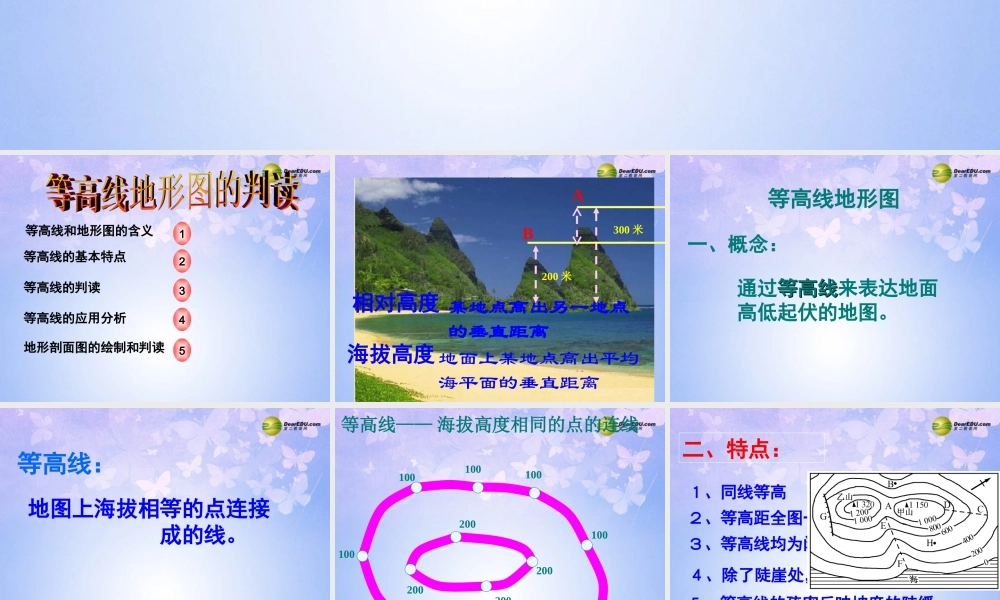

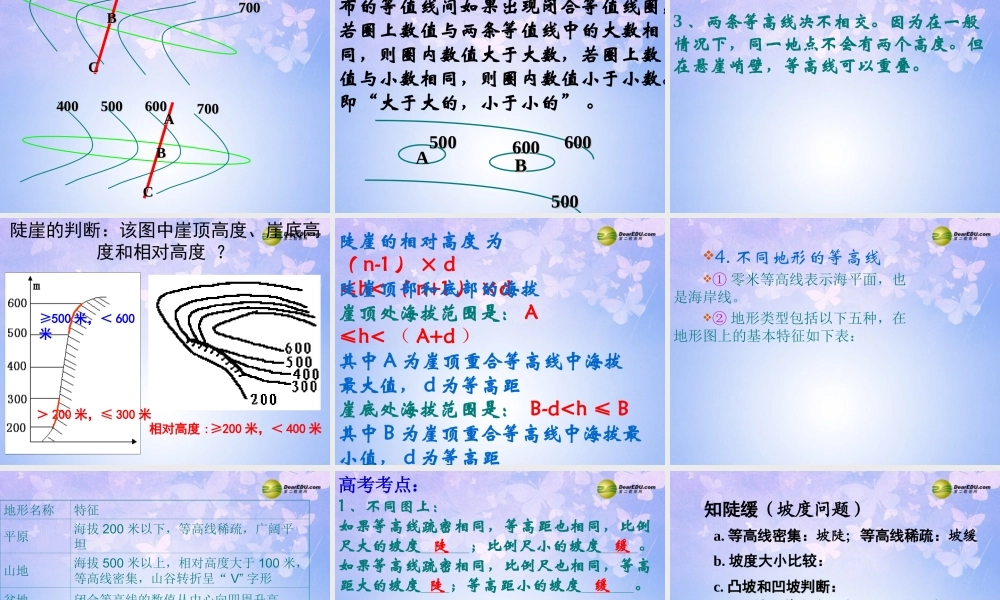

等高线和地形图的含义等高线的基本特点等高线的判读等高线的应用分析地形剖面图的绘制和判读12345海拔A300 米B200 米海拔高度地面上某地点高出平均海平面的垂直距离相对高度 某地点高出另一地点的垂直距离等高线地形图一、概念:通过等高线等高线来表达地面高低起伏的地图。地图上海拔相等的点连接 成的线。 等高线:等高线—— 海拔高度相同的点的连线100100100100100100100100200200200200二、特点:1、同线等高2、等高距全图一致3、等高线均为闭合曲线4 、除了陡崖处,等高线不相交,不重合 5 、等高线的疏密反映坡度的陡缓山体的不同部位山顶山脊缓坡陡坡鞍部山谷3. 等高线图上的基本地貌类型地形 表示方法 示意图 等高线图地形特征 说明山地、山峰闭合曲线,外低内高,▲符号四周低、中间高示坡线画在等高线外侧,坡度向外侧降盆地、洼地闭合曲线,外高内低四周高、中间低示坡线画在等高线内侧,坡度向内侧降续表地形 表示方法 示意图 等高线图地形特征说明山脊等高线凸向低处山脊线连线从山顶到山麓凸起高耸部分山脊线也叫分水线山谷等高线凸向高处山谷线连线山脊之间低洼部分山谷线也叫集水线地形 表示方法 示意图 等高线图地形特征说明鞍部一对山脊等高线组成相邻两个山顶之间呈马鞍形鞍部是山谷线最高处,山脊线最低处峭壁陡崖多条等高线会合、重叠在一处近于垂直的山坡,称峭壁。峭壁上部突出处,称悬崖或陡崖续表2、常见地形的等高线形态等高线凸向低处,山脊线也称分水线闭合曲线,外低内高,用 表示( 山顶海拔的估算 )等高线凸向高处,山谷线也称集水线(易形成河流)两个山顶的中间部分多条等高线会合重叠在一起一、等值线判读的两个规律1 、“高低规律”: “高”指等值线的弯曲部位向高值凸出,即每条等值线弯曲的凸出部分指向等值线数值递增的方向,这时弯曲所示部位为低值区域;“低”指等值线的弯曲部位向低值凸出,即每条等值线弯曲的凸出部分指向等值线数值递减的方向,这时弯曲所示部位为高值区域。即“凸高为低,凸低为高”。600600500500700700400400700700600600500500400400AABBCCCCBBAA2 、“大小规律”: 在两条有规律分布的等值线间如果出现闭合等值线圈,若圈上数值与两条等值线中的大数相同,则圈内数值大于大数,若圈上数值与小数相同,则圈内数值小于小数。即“大于大的,小于小的” 。500500600600600600500500AABB3 、两条等高线决不相交。因为在一般情况下,同一地点...
