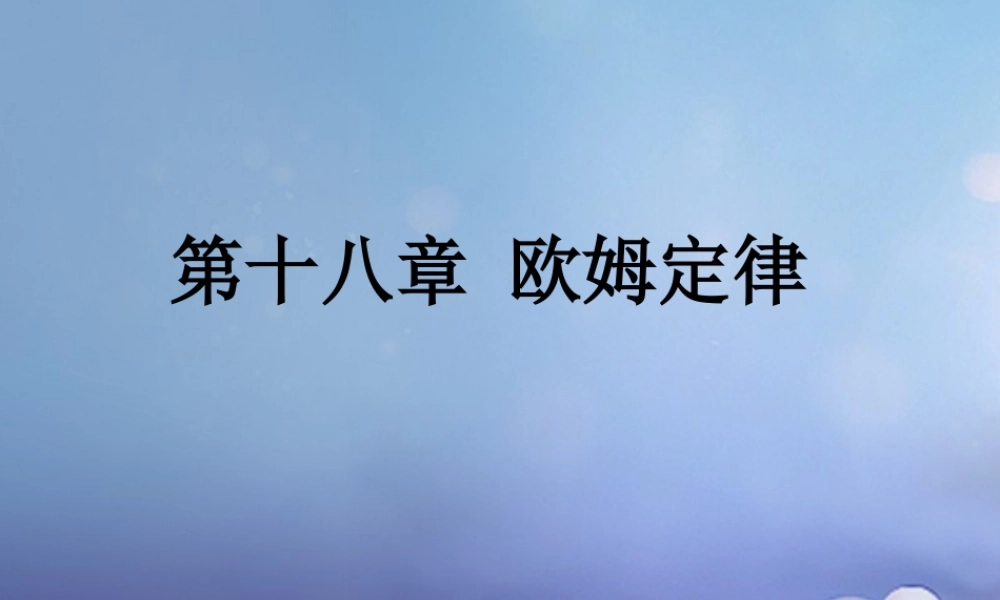

中考物理总复习 第十八章 欧姆定律课件VIP免费

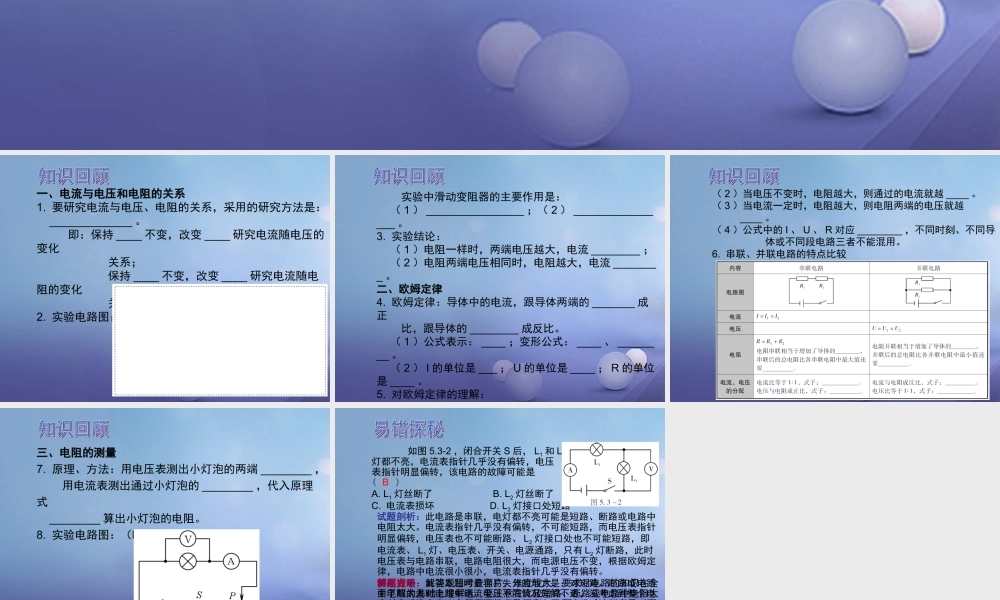

第十八章 欧姆定律一、电流与电压和电阻的关系1. 要研究电流与电压、电阻的关系，采用的研究方法是： _____________ 。 即：保持 ____ 不变，改变 ____ 研究电流随电压的变化 关系； 保持 ____ 不变，改变 ____ 研究电流随电阻的变化 关系。2. 实验电路图： 实验中滑动变阻器的主要作用是： （ 1 ） ________________ ；（ 2 ） ________________ 。3. 实验结论： （ 1 ）电阻一样时，两端电压越大，电流 ________ ； （ 2 ）电阻两端电压相同时，电阻越大，电流 ________ 。二、欧姆定律4. 欧姆定律：导体中的电流，跟导体两端的 _______ 成正 比，跟导体的 ________ 成反比。 （ 1 ）公式表示： ____ ；变形公式： ____ 、 ________ 。 （ 2 ） I 的单位是 ___ ； U 的单位是 ____ ； R 的单位是 ____ 。5. 对欧姆定律的理解： （ 1 ）同一个电阻， ____ 不变，电阻与电流和电压 ____ 。 加在这个电阻两端的电压增大时，通过的电流将 ____ ，电阻 ____ 。电阻是导体本身的一种 ____ ； 它与加在导体两端的电压和通过的电流 ____ 。（ 2 ）当电压不变时，电阻越大，则通过的电流就越 ____ 。（ 3 ）当电流一定时，电阻越大，则电阻两端的电压就越 ____ 。（ 4 ）公式中的 I 、 U 、 R 对应 ________ ，不同时刻、不同导 体或不同段电路三者不能混用。6. 串联、并联电路的特点比较三、电阻的测量7. 原理、方法：用电压表测出小灯泡的两端 ________ ， 用电流表测出通过小灯泡的 ________ ，代入原理式 ________ 算出小灯泡的电阻。8. 实验电路图：（略）试题剖析：此电路是串联，电灯都不亮可能是短路、断路或电路中电阻太大。电流表指针几乎没有偏转，不可能短路，而电压表指针明显偏转，电压表也不可能断路、 L2 灯接口处也不可能短路，即电流表、 L1 灯、电压表、开关、电源通路，只有 L2 灯断路，此时电压表与电路串联，电路电阻很大，而电源电压不变，根据欧姆定律，电路中电流很小很小，电流表指针几乎没有偏转。 如图 5.3-2 ，闭合开关 S 后， L1 和 L2 两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是( ) A. L1 灯丝断了 B. L2 灯丝断了 C. 电流表损坏 D. L2 灯接口处短路B解题方略：此类题目考查面广，难度较大，要求对电路的知识在全面了解的基础上...
