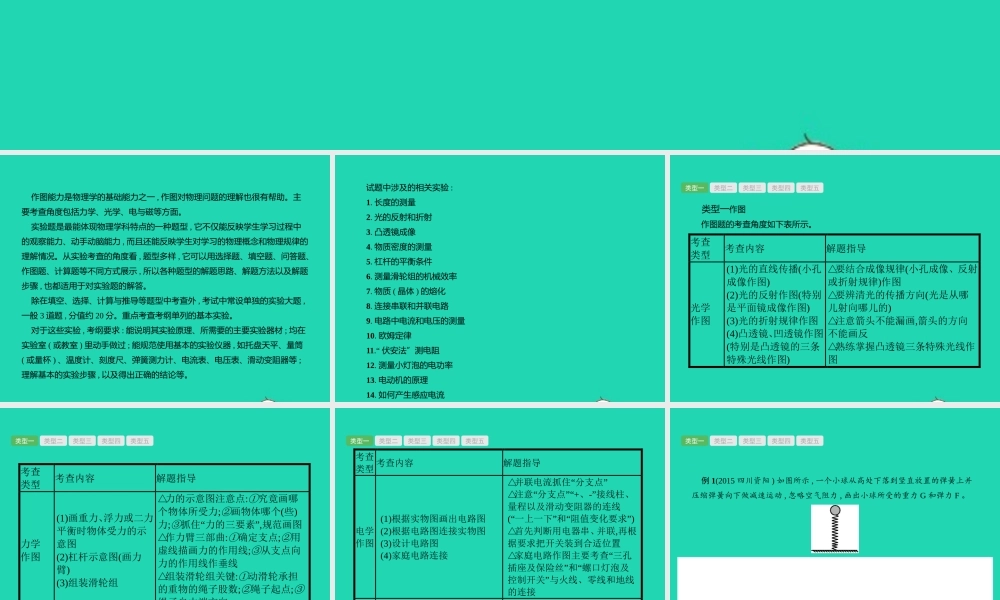

题型三 作图、实验、探究题作图能力是物理学的基础能力之一 , 作图对物理问题的理解也很有帮助。主要考查角度包括力学、光学、电与磁等方面。实验题是最能体现物理学科特点的一种题型 , 它不仅能反映学生学习过程中的观察能力、动手动脑能力 , 而且还能反映学生对学习的物理概念和物理规律的理解情况。从实验考查的角度看 , 题型多样 , 它可以用选择题、填空题、问答题、作图题、计算题等不同方式展示 , 所以各种题型的解题思路、解题方法以及解题步骤 , 也都适用于对实验题的解答。除在填空、选择、计算与推导等题型中考查外 , 考试中常设单独的实验大题 ,一般 3 道题 , 分值约 20 分。重点考查考纲单列的基本实验。对于这些实验 , 考纲要求 : 能说明其实验原理、所需要的主要实验器材 ; 均在实验室 ( 或教室 ) 里动手做过 ; 能规范使用基本的实验仪器 , 如托盘天平、量筒( 或量杯 ) 、温度计、刻度尺、弹簧测力计、电流表、电压表、滑动变阻器等 ;理解基本的实验步骤 , 以及得出正确的结论等。试题中涉及的相关实验 :1. 长度的测量2. 光的反射和折射3. 凸透镜成像4. 物质密度的测量5. 杠杆的平衡条件6. 测量滑轮组的机械效率7. 物质 ( 晶体 ) 的熔化8. 连接串联和并联电路9. 电路中电流和电压的测量10. 欧姆定律11.“ 伏安法”测电阻12. 测量小灯泡的电功率13. 电动机的原理14. 如何产生感应电流类型一类型二类型三类型四类型五类型一作图作图题的考查角度如下表所示。考查 类型 考查内容 解题指导 光学 作图 (1)光的直线传播(小孔成像作图) (2)光的反射作图(特别是平面镜成像作图) (3)光的折射规律作图 (4)凸透镜、凹透镜作图(特别是凸透镜的三条特殊光线作图) △要结合成像规律(小孔成像、反射或折射规律)作图 △要辨清光的传播方向(光是从哪儿射向哪儿的) △注意箭头不能漏画,箭头的方向不能画反 △熟练掌握凸透镜三条特殊光线作图 类型一类型二类型三类型四类型五考查 类型 考查内容 解题指导 力学 作图 (1)画重力、浮力或二力平衡时物体受力的示意图 (2)杠杆示意图(画力臂) (3)组装滑轮组 △力的示意图注意点:①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,规范画图 △作力臂三部曲:①确定支点;②用虚线描画力的作用线;③从支点向力的作用线作垂线 △组装滑轮组关键:①动滑轮承担的重物的绳子股数;②绳子起点;③绳子自由端方...
