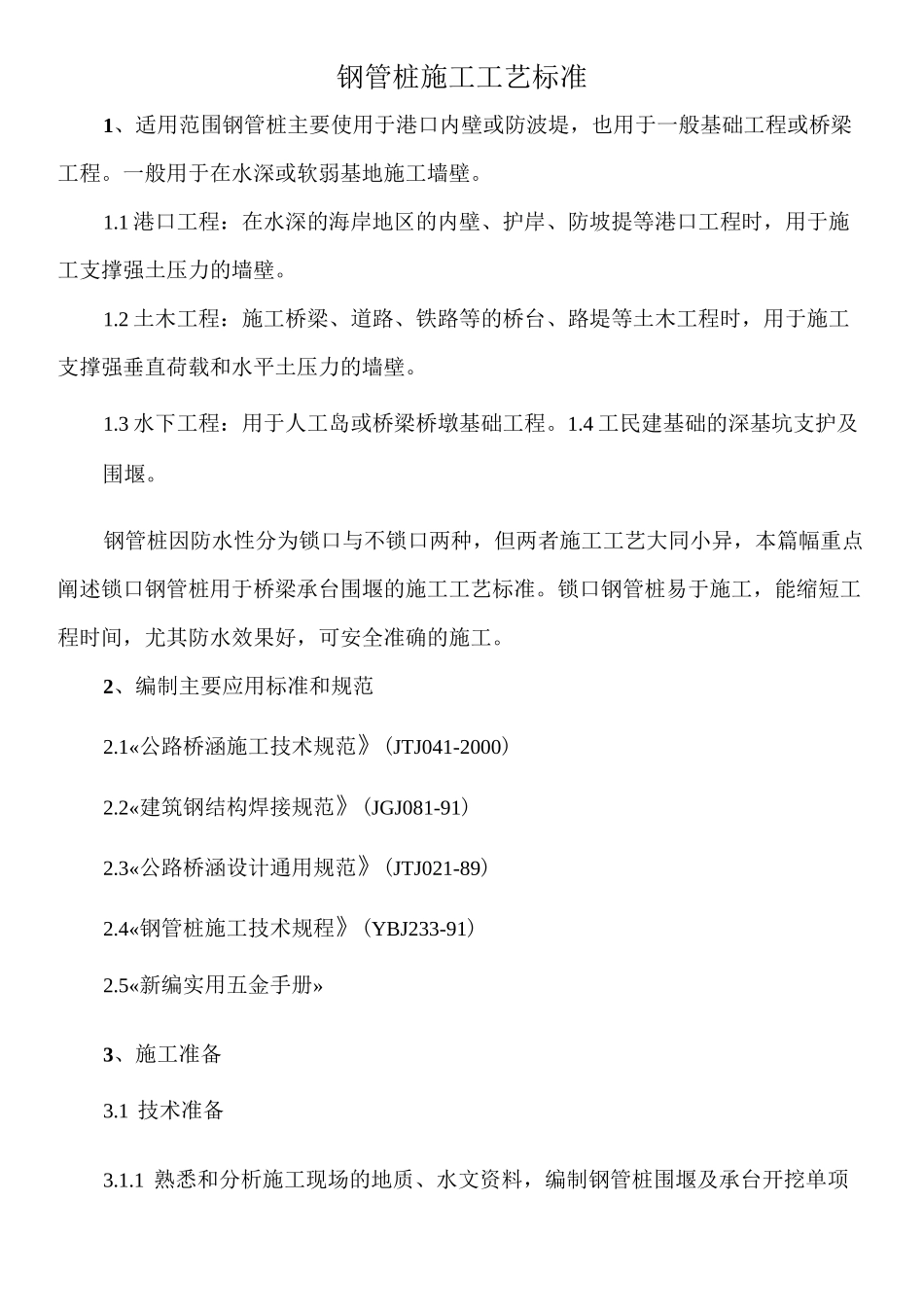

钢管桩施工工艺标准1、适用范围钢管桩主要使用于港口内壁或防波堤，也用于一般基础工程或桥梁工程。一般用于在水深或软弱基地施工墙壁。1.1 港口工程：在水深的海岸地区的内壁、护岸、防坡提等港口工程时，用于施工支撑强土压力的墙壁。1.2 土木工程：施工桥梁、道路、铁路等的桥台、路堤等土木工程时，用于施工支撑强垂直荷载和水平土压力的墙壁。1.3 水下工程：用于人工岛或桥梁桥墩基础工程。1.4 工民建基础的深基坑支护及围堰。钢管桩因防水性分为锁口与不锁口两种，但两者施工工艺大同小异，本篇幅重点阐述锁口钢管桩用于桥梁承台围堰的施工工艺标准。锁口钢管桩易于施工，能缩短工程时间，尤其防水效果好，可安全准确的施工。2、编制主要应用标准和规范2.1«公路桥涵施工技术规范》(JTJ041-2000)2.2«建筑钢结构焊接规范》(JGJ081-91)2.3«公路桥涵设计通用规范》(JTJ021-89)2.4«钢管桩施工技术规程》(YBJ233-91)2.5«新编实用五金手册»3、施工准备3.1 技术准备3.1.1 熟悉和分析施工现场的地质、水文资料，编制钢管桩围堰及承台开挖单项施工组织设计，相施工班组进行技术安全一级交底。3.1.2 通过受力分析，选择长度、直径、壁厚合适的无缝钢管做钢管桩。3.1.3 施工放样。放出承台边线、中线及钢管桩中心线所在位置。3.1.4 在全面插打钢管桩以前，先试打 2 根，试打是为了核对水文、地质情况，检验选择的施工工艺是否符合相关质量、安全要求，必要时进行修正。3.1.5 插打钢管桩前对施工人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人生安全。3.2 现场状况3.2.1 打设钢管桩以前，须先探查预定打设桩位处有无障碍物，去除后方可施工。3.3 打桩设备3.3.1 桩锤桩锤可分为落锤、单作用气锤、双作用气锤、柴油机打桩锤、振动打桩锤，施工时应依桩径、桩长及现场地质情况选用适当桩锤。3.3.2 桩架桩架须架设于稳定之台架上或悬吊于吊车之桁架上。3.3.3 桩帽及桩垫打桩前应先将下端内径略大于桩径之钢制桩帽套入桩头内，以避免因打桩时之转动扭坏桩身。3.3.4 吊车、挖掘机、自卸车等。3.4 材料3.4.1 钢管桩系指由无缝钢管或经电弧电焊（含螺旋接缝管）所制成之钢管，施工前施工单位应将原制造厂出具之品质证明书送请工程师查验，钢管桩必须符合 CNS7934A2114 规定。3.4.2 工字钢、槽钢。施工单位应将原制造厂出具之品质证明书送请工程师查验。3.4.3 电焊条。电焊条必须符合国家技术标准。4、施工操...
