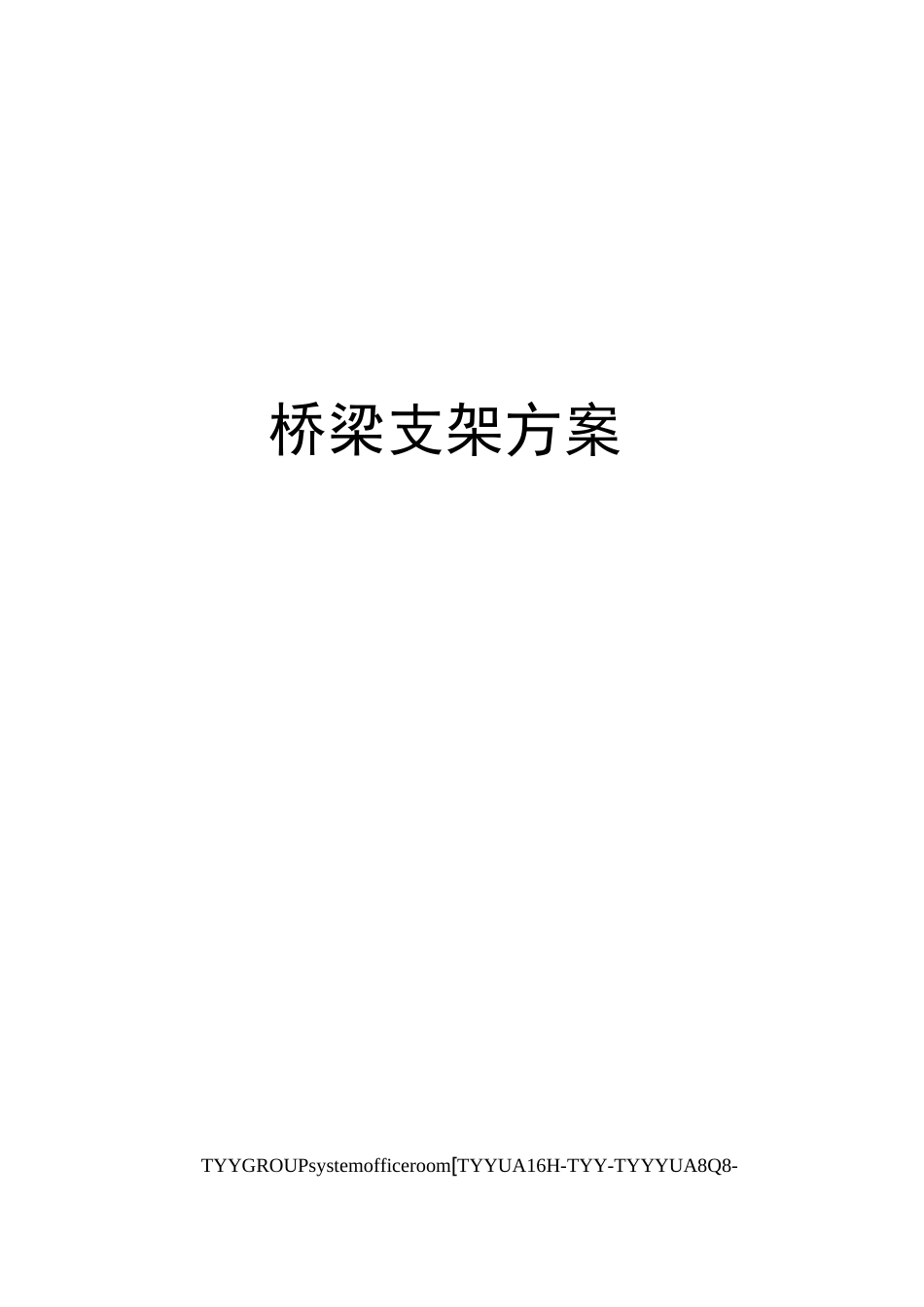

桥梁支架方案VIP免费

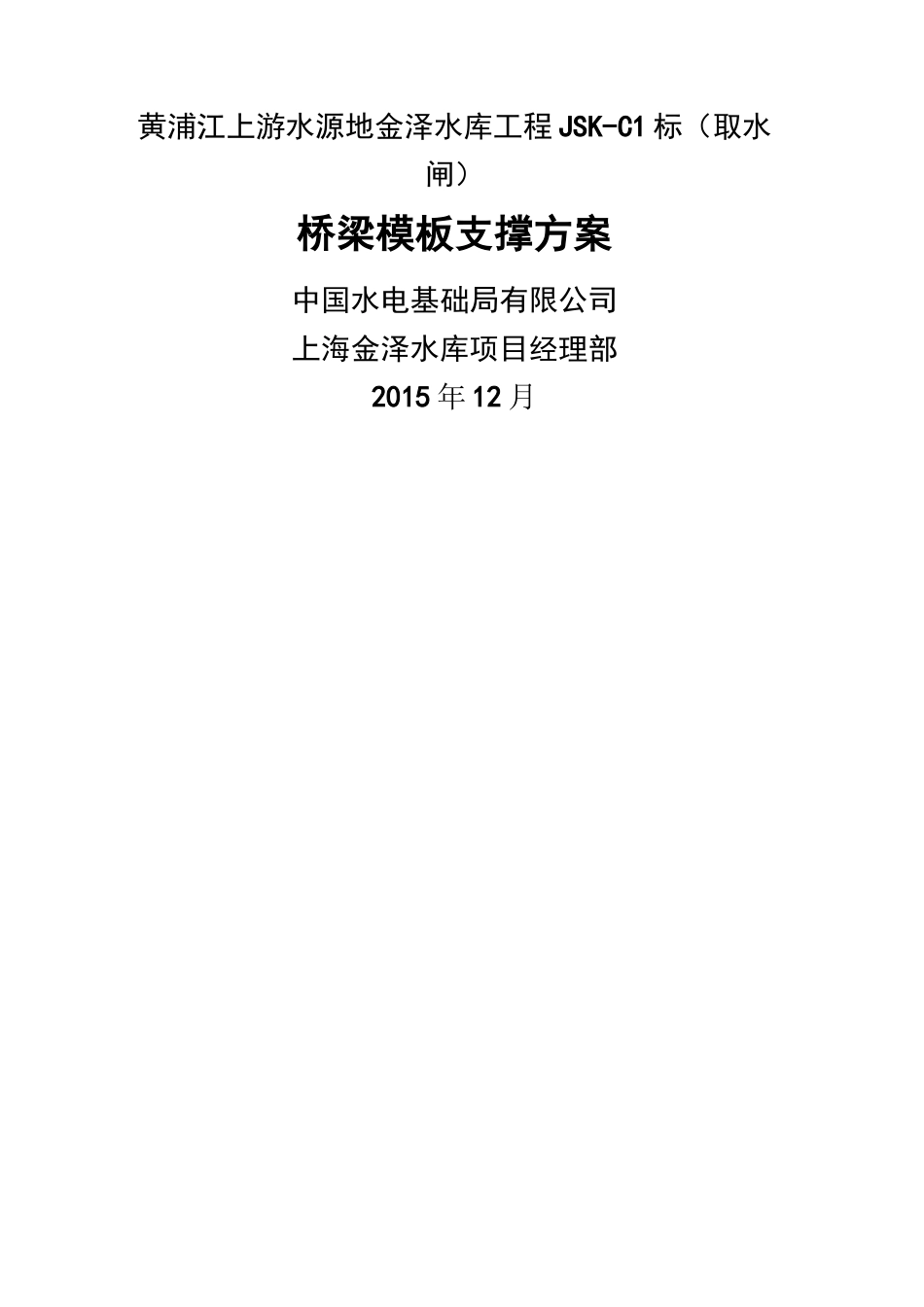

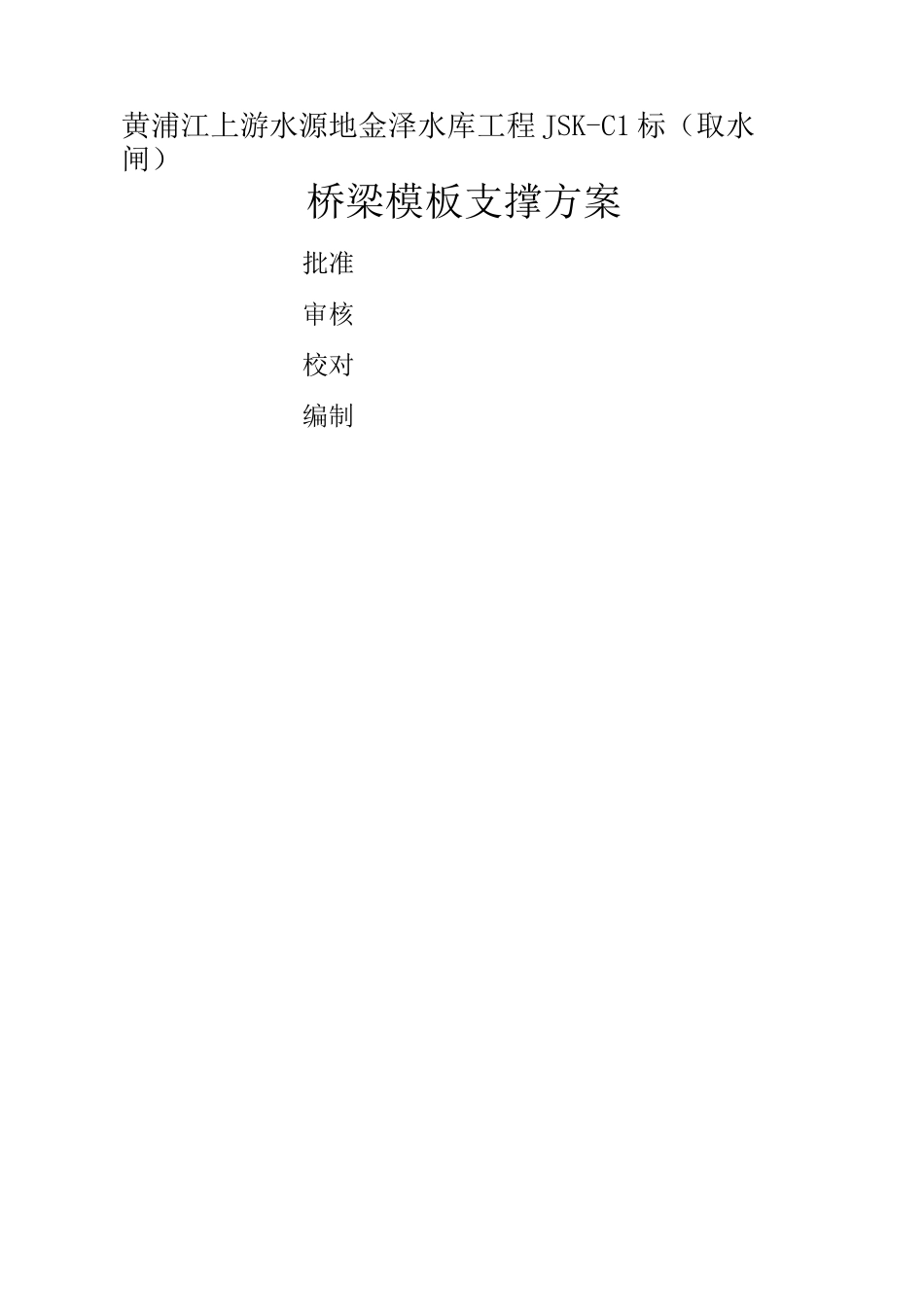

桥梁支架方案TYYGROUPsystemofficeroom[TYYUA16H-TYY-TYYYUA8Q8-黄浦江上游水源地金泽水库工程 JSK-C1 标（取水闸）桥梁模板支撑方案中国水电基础局有限公司上海金泽水库项目经理部2015 年 12 月黄浦江上游水源地金泽水库工程 JSK-C1 标（取水闸）桥梁模板支撑方案批准审核校对编制,aKOtO42-.3?卫?K：nIMJ-.BR.QCTTJtO第一章、工程概况工程概况金泽水库 JSK-C1 标位于青浦区金泽镇，为金泽水库工程取水闸部分。该标段桥梁包括清污机工作桥、防汛通道交通桥和水文测亭引桥。桥梁总长，共 5 跨，桥面最大宽度（增加清污机皮带机区域），其余桥面均为宽；其中：跨径:++++=。1、采用桩基础，直径均为 800mm 的钻孔灌注桩，均按摩擦桩设计；2、2P01、2P02、2P03、2P04 为桥墩。2P01 和 2P04 承台底标高，高度1m；2P02、2P03 承台底标高、高度 1m。砼强度等级均为 C30；3、2P01、2P04 墩柱高度，2P02、2P03 墩柱高度为，直径为 800mm，砼强度等级均为 C40；4、2C00、2C05 为桥台，长度、宽度，底标高为。砼强度等级为 C30；5、钢筋砼盖梁，底标高为，砼强度等级均为 C40；6、桥面主桥桥面设双向 2%横坡，桥面为预制空心板梁+10cmC50 砼铺装+三涂 FYT-1 型防水涂料+粗粒式沥青砼 5cm+细粒式沥青砼 4cm（砼强度等级 C50）。防汛通道交通桥清污机工作桥平面布置桥梁总长 102m，共 5 跨，其中跨径：++++=；桥梁全宽，桥面布置为（人行通道）+（车行道）+（人行通道）。1、采用桩基础，直径均为 800mm 的钻孔灌注桩，均按摩擦桩设计；2、1P01、1P02、1P03、1P04 为桥墩。其承台，纵向长度为，横向宽度为，底高程均为，高度。砼强度等级为 C30；3、墩柱 1P01、1P04 墩柱高度为，1P02、1P03 墩柱高度为，直径均为 1200mm，砼强度等级均为 C40；4、1C00、1C05 桥台，长度，宽度+=，底高程均为。砼强度等级 C30；5、钢筋砼盖梁，砼强度等级均为 C40；6、桥面主桥桥面设双向 2%横坡，桥面为预制空心板梁+10cmC50 砼铺装+三涂 FYT-1 型防水涂料+粗粒式沥青砼 5cm+细粒式沥青砼 4cm（砼强度等级 C50）；伸缩缝。防汛通道交通桥平面布置图桥梁总长，共 4 跨，其中跨径组合为：+++；桥梁全宽，桥面布置为（防护栏杆）+（人行通道）+（防护栏杆）。1、采用桩基础，直径均为 800mm 的钻孔灌注桩，均按摩擦桩设计；2、GZ2-1、GZ2-5 砼桥台，纵向长度为，横向宽度为，底高程均为，高度；GZ2-2、GZ2-3、GZ2-4...
