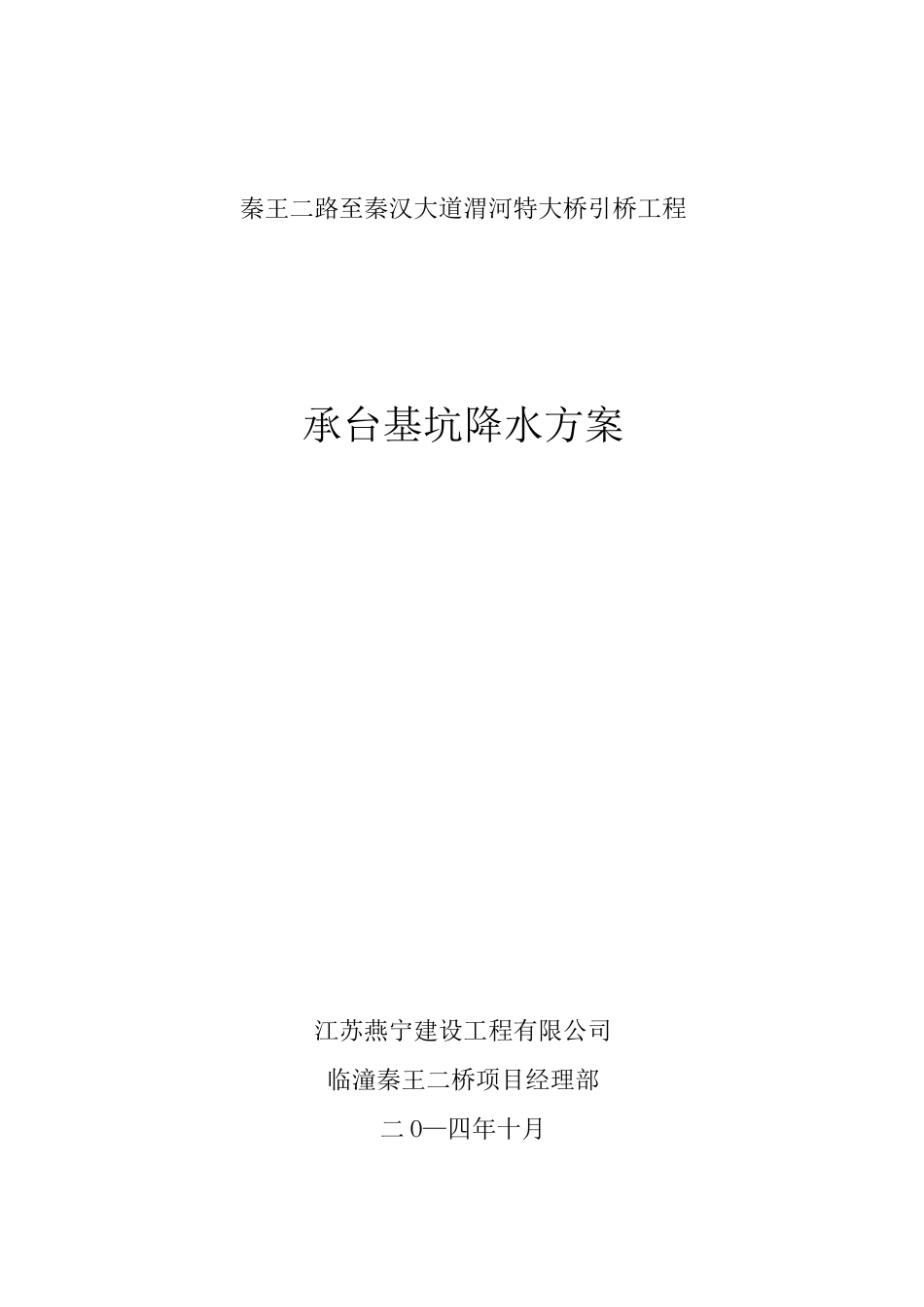

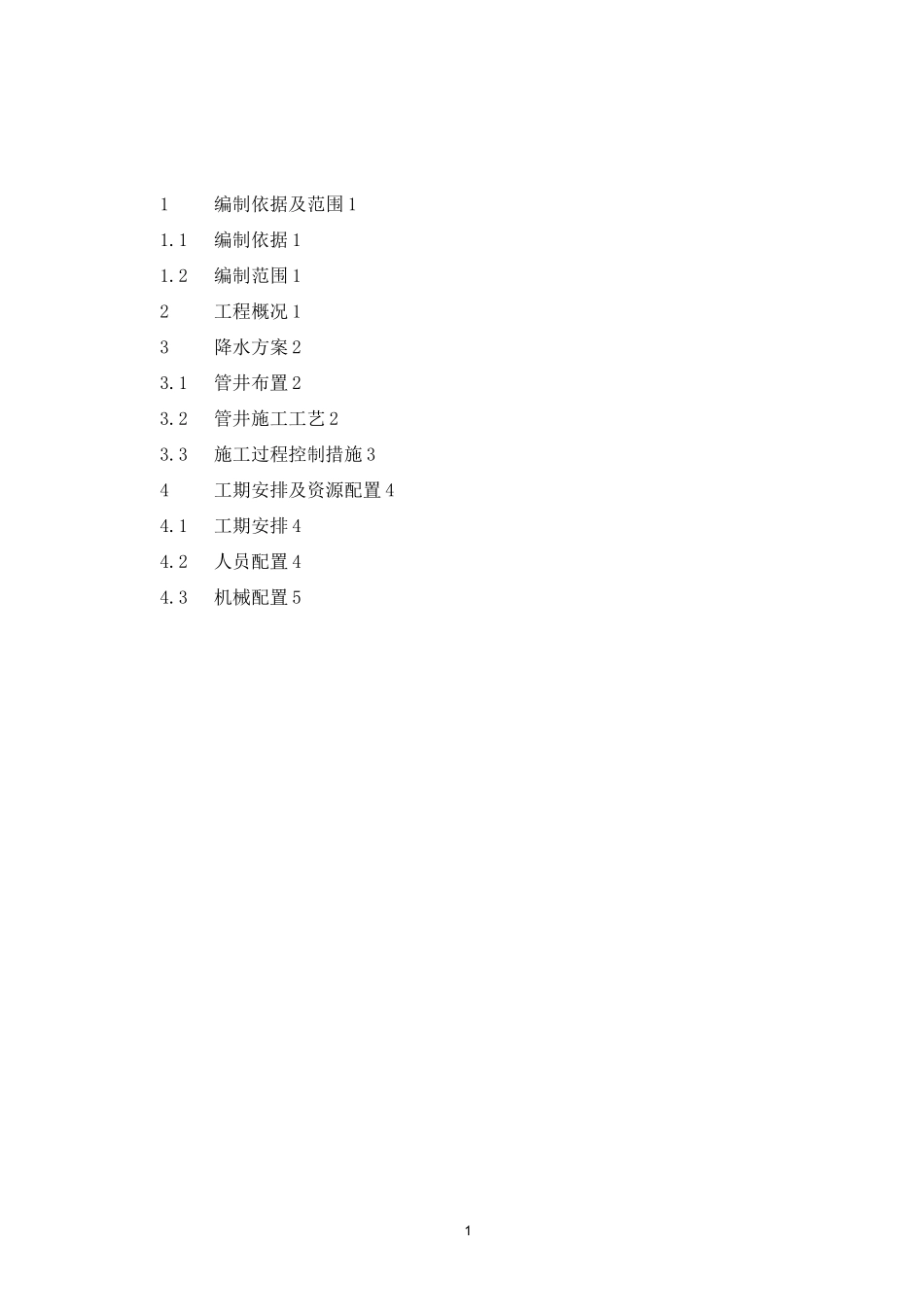

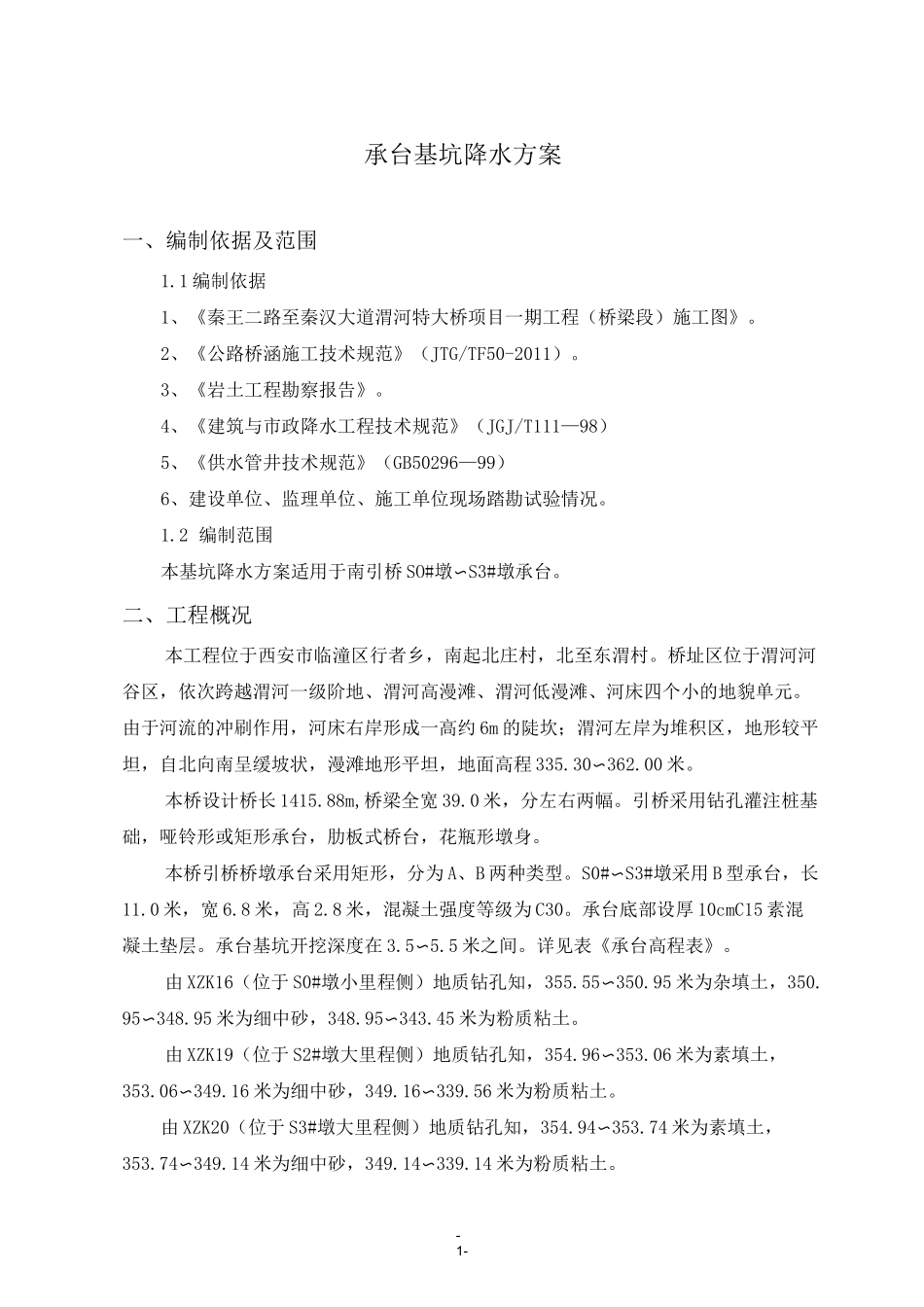

秦王二路至秦汉大道渭河特大桥引桥工程承台基坑降水方案江苏燕宁建设工程有限公司临潼秦王二桥项目经理部二 O—四年十月11编制依据及范围 11.1编制依据 11.2编制范围 12工程概况 13降水方案 23.1管井布置 23.2管井施工工艺 23.3施工过程控制措施 34工期安排及资源配置 44.1工期安排 44.2人员配置 44.3机械配置 5-1-承台基坑降水方案一、编制依据及范围1.1 编制依据1、《秦王二路至秦汉大道渭河特大桥项目一期工程（桥梁段）施工图》。2、《公路桥涵施工技术规范》（JTG/TF50-2011）。3、《岩土工程勘察报告》。4、《建筑与市政降水工程技术规范》（JGJ/T111—98）5、《供水管井技术规范》（GB50296—99）6、建设单位、监理单位、施工单位现场踏勘试验情况。1.2 编制范围本基坑降水方案适用于南引桥 SO#墩〜S3#墩承台。二、工程概况本工程位于西安市临潼区行者乡，南起北庄村，北至东渭村。桥址区位于渭河河谷区，依次跨越渭河一级阶地、渭河高漫滩、渭河低漫滩、河床四个小的地貌单元。由于河流的冲刷作用，河床右岸形成一高约 6m 的陡坎；渭河左岸为堆积区，地形较平坦，自北向南呈缓坡状，漫滩地形平坦，地面高程 335.30〜362.00 米。本桥设计桥长 1415.88m,桥梁全宽 39.0 米，分左右两幅。引桥采用钻孔灌注桩基础，哑铃形或矩形承台，肋板式桥台，花瓶形墩身。本桥引桥桥墩承台采用矩形，分为 A、B 两种类型。S0#〜S3#墩采用 B 型承台，长11.0 米，宽 6.8 米，高 2.8 米，混凝土强度等级为 C30。承台底部设厚 10cmC15 素混凝土垫层。承台基坑开挖深度在 3.5〜5.5 米之间。详见表《承台高程表》。由 XZK16（位于 S0#墩小里程侧）地质钻孔知，355.55〜350.95 米为杂填土，350.95〜348.95 米为细中砂，348.95〜343.45 米为粉质粘土。由 XZK19（位于 S2#墩大里程侧）地质钻孔知，354.96〜353.06 米为素填土，353.06〜349.16 米为细中砂，349.16〜339.56 米为粉质粘土。由 XZK20（位于 S3#墩大里程侧）地质钻孔知，354.94〜353.74 米为素填土，353.74〜349.14 米为细中砂，349.14〜339.14 米为粉质粘土。-2-由此可知，SO#〜S3#墩承台位于杂（素）填土与细中砂层之中，为避免基坑开挖期间坑壁失稳坍塌，不宜使用直接开挖方式。宜先行使用井点进行降水后，再行开挖基坑，防止坑壁失稳坍塌，确保承台施工安全。承台高程表单位：米序号墩号场地平整后地面咼程承台顶面咼程承台底面咼程实测水位顶面...
