Nikon光刻机stepper维修手册范本VIP免费

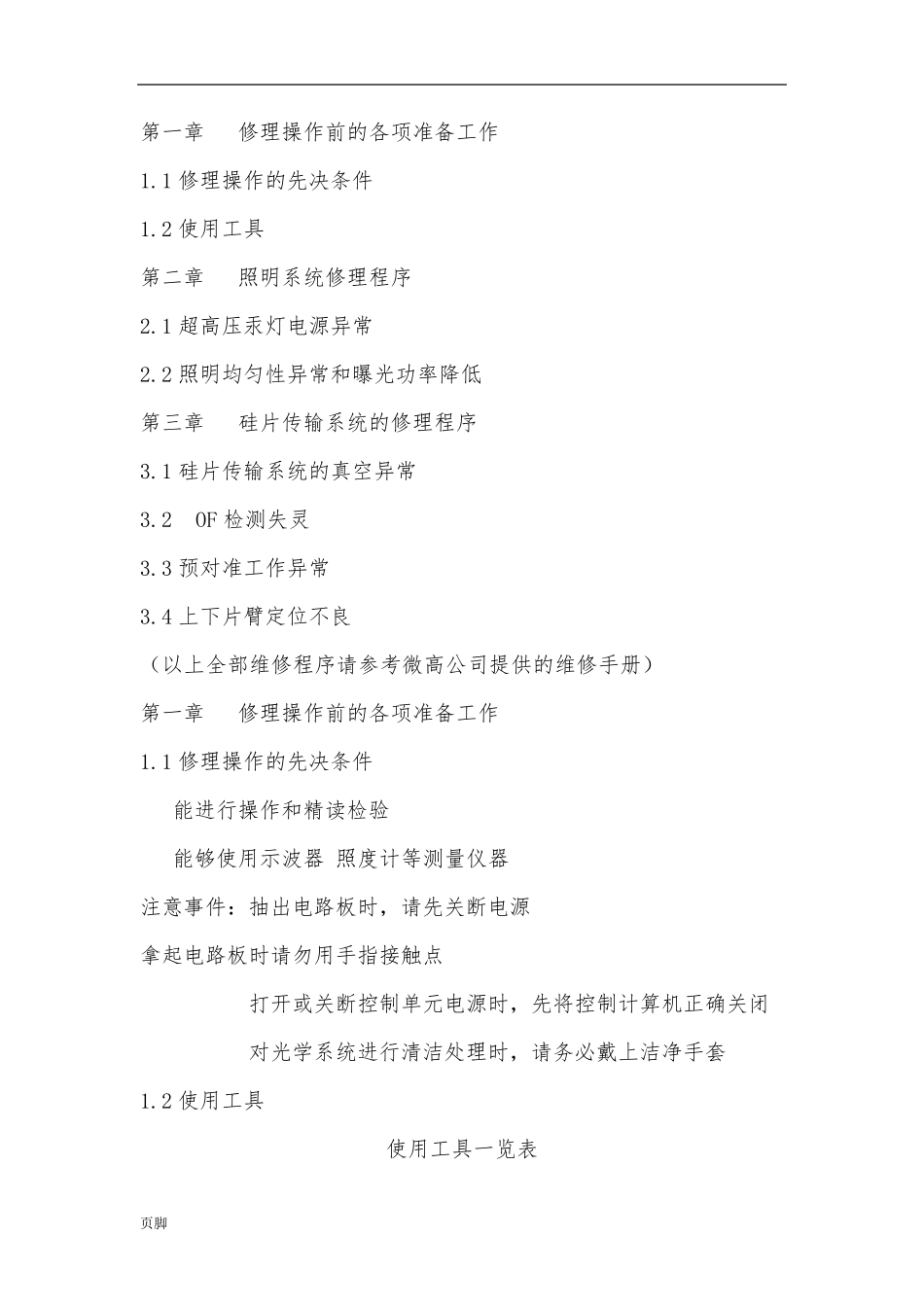

Nikon光刻机stepper维修手册范本_第1页
1/8

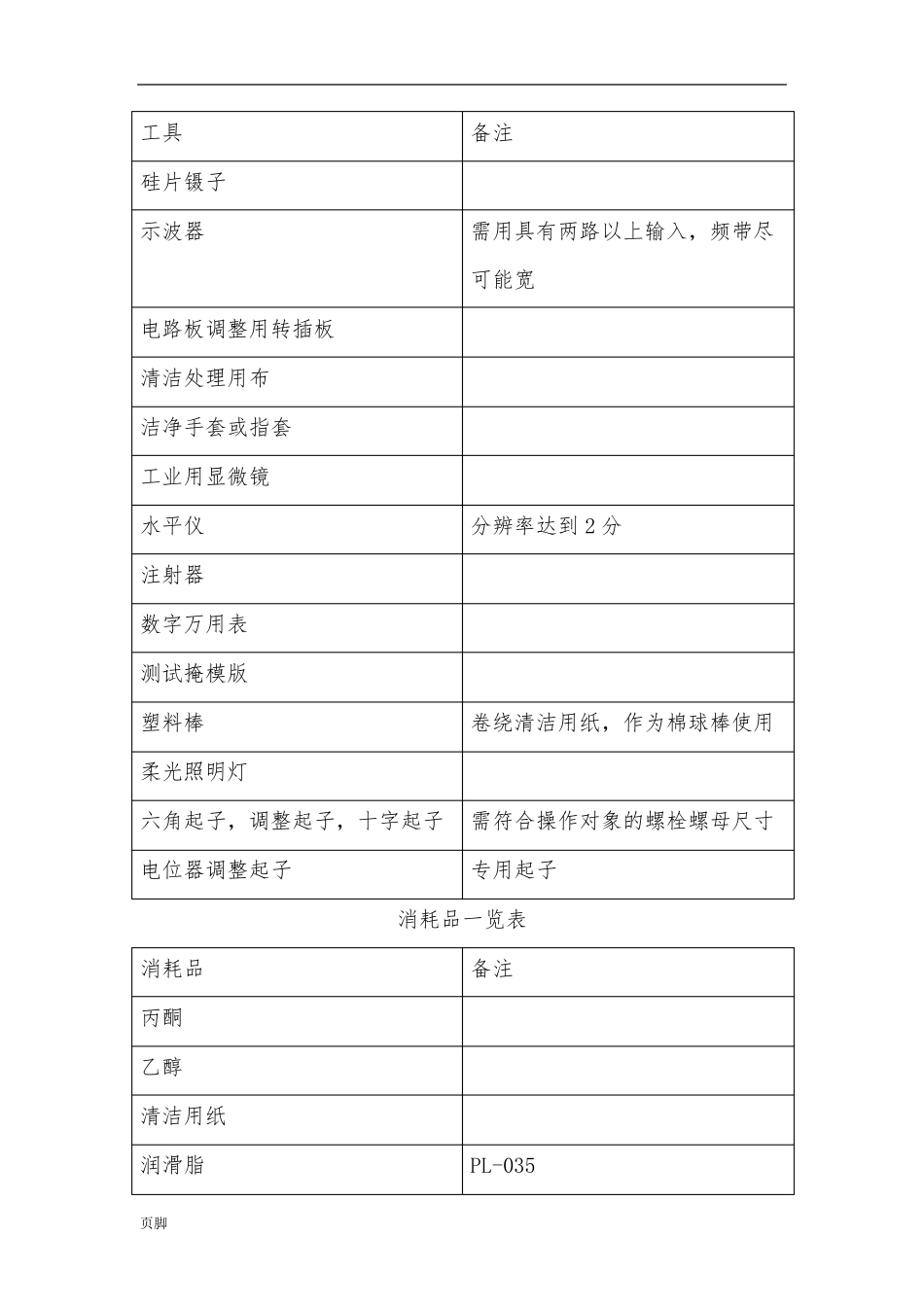

Nikon光刻机stepper维修手册范本_第2页
2/8

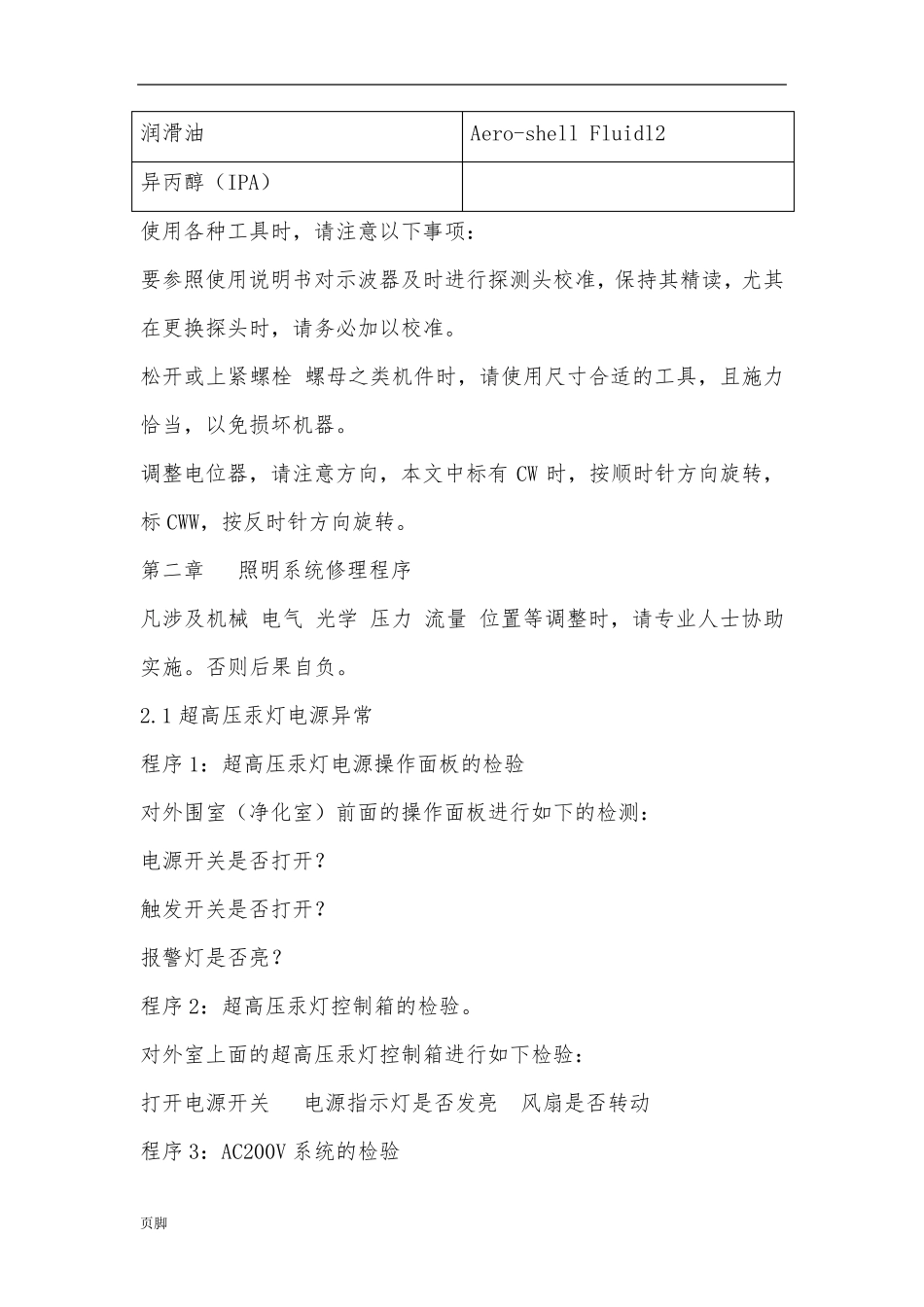

Nikon光刻机stepper维修手册范本_第3页
3/8
页脚 第一章 修理操作前的各项准备工作 1.1 修理操作的先决条件 1.2 使用工具 第二章 照明系统修理程序 2.1 超高压汞灯电源异常 2.2 照明均匀性异常和曝光功率降低 第三章 硅片传输系统的修理程序 3.1 硅片传输系统的真空异常 3.2 OF 检测失灵 3.3 预对准工作异常 3.4 上下片臂定位不良 (以上全部维修程序请参考微高公司提供的维修手册) 第一章 修理操作前的各项准备工作 1.1 修理操作的先决条件 能进行操作和精读检验 能够使用示波器 照度计等测量仪器 注意事件:抽出电路板时,请先关断电源 拿起电路板时请勿用手指接触点 打开或关断控制单元电源时,先将控制计算机正确关闭 对光学系统进行清洁处理时,请务必戴上洁净手套 1.2 使用工具 使用工具一览表 页脚 工具 备注 硅片镊子 示波器 需用具有两路以上输入,频带尽可能宽 电路板调整用转插板 清洁处理用布 洁净手套或指套 工业用显微镜 水平仪 分辨率达到2 分 注射器 数字万用表 测试掩模版 塑料棒 卷绕清洁用纸,作为棉球棒使用 柔光照明灯 六角起子,调整起子,十字起子 需符合操作对象的螺栓螺母尺寸 电位器调整起子 专用起子 消耗品一览表 消耗品 备注 丙酮 乙醇 清洁用纸 润滑脂 PL-035 页脚 润滑油 Aero-shell Fluidl2 异丙醇(IPA) 使用各种工具时,请注意以下事项: 要参照使用说明书对示波器及时进行探测头校准,保持其精读,尤其在更换探头时,请务必加以校准。 松开或上紧螺栓 螺母之类机件时,请使用尺寸合适的工具,且施力恰当,以免损坏机器。 调整电位器,请注意方向,本文中标有CW 时,按顺时针方向旋转,标CWW,按反时针方向旋转。 第二章 照明系统修理程序 凡涉及机械 电气 光学 压力 流量 位置等调整时,请专业人士协助实施。否则后果自负。 2.1 超高压汞灯电源异常 程序1:超高压汞灯电源操作面板的检验 对外围室(净化室)前面的操作面板进行如下的检测: 电源开关是否打开? 触发开关是否打开? 报警灯是否亮? 程序2:超高压汞灯控制箱的检验。 对外室上面的超高压汞灯控制箱进行如下检验: 打开电源开关 电源指示灯是否发亮 风扇是否转动 程序3:AC200V 系统的检验 页脚 打开外围室左侧后部的电控箱门,检验超高压汞灯电源的短路器是否处于通路状态。 程序4:恒温器的更换方法 工具:六角起子套件 十字起子套件 关闭操作面板上的电源开关,然后再关...
