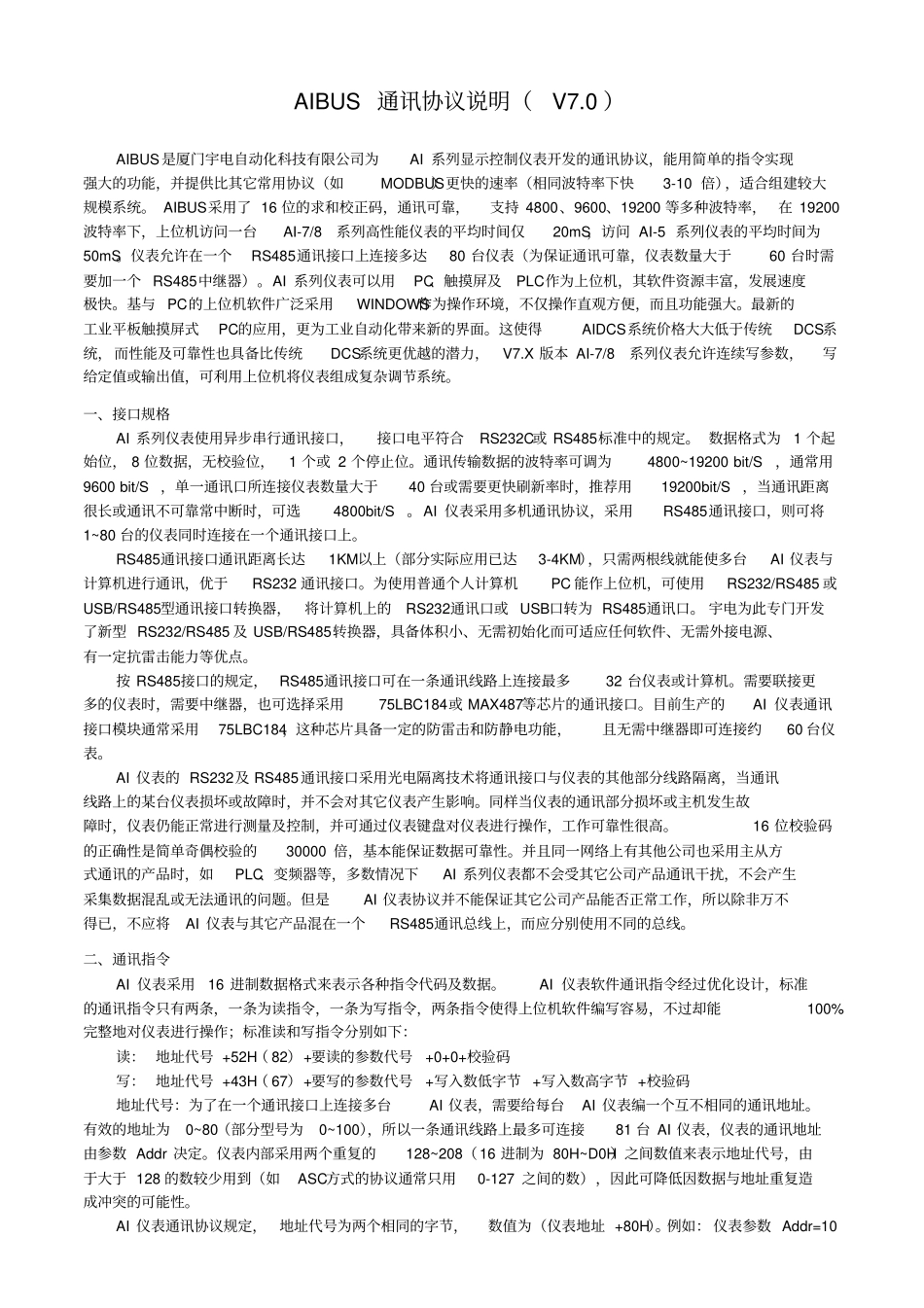

宇电AIBUS通讯协议说明V710_第1页
1/6

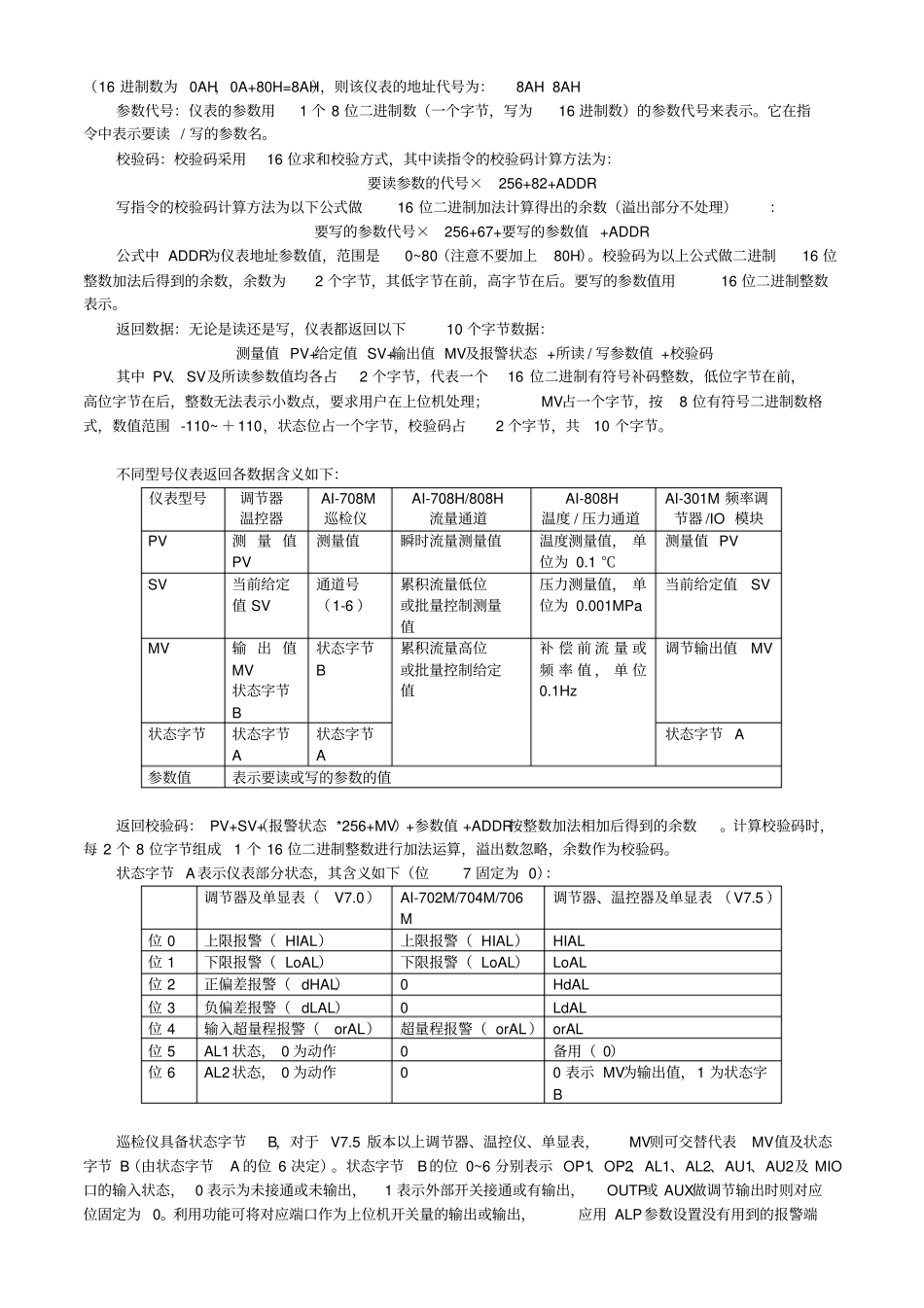

宇电AIBUS通讯协议说明V710_第2页
2/6
宇电AIBUS通讯协议说明V710_第3页
3/6
AIBUS 通讯协议说明(V7.0 )AIBUS是厦门宇电自动化科技有限公司为AI 系列显示控制仪表开发的通讯协议,能用简单的指令实现强大的功能,并提供比其它常用协议(如MODBUS)更快的速率(相同波特率下快3-10 倍),适合组建较大规模系统。 AIBUS采用了 16 位的求和校正码,通讯可靠,支持 4800、9600、19200 等多种波特率, 在 19200波特率下,上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS,访问 AI-5 系列仪表的平均时间为50mS。仪表允许在一个RS485通讯接口上连接多达80 台仪表(为保证通讯可靠,仪表数量大于60 台时需要加一个 RS485中继器)。AI 系列仪表可以用PC、触摸屏及PLC作为上位机,其软件资源丰富,发展速度极快。基与 PC的上位机软件广泛采用WINDOWS作为操作环境,不仅操作直观方便,而且功能强大。最新的工业平板触摸屏式PC的应用,更为工业自动化带来新的界面。这使得AIDCS系统价格大大低于传统DCS系统,而性能及可靠性也具备比传统DCS系统更优越的潜力,V7.X 版本 AI-7/8系列仪表允许连续写参数,写给定值或输出值,可利用上位机将仪表组成复杂调节系统。一、接口规格AI 系列仪表使用异步串行通讯接口,接口电平符合RS232C或 RS485标准中的规定。 数据格式为1 个起始位, 8 位数据,无校验位,1 个或 2 个停止位。通讯传输数据的波特率可调为4800~19200 bit/S,通常用9600 bit/S ,单一通讯口所连接仪表数量大于40 台或需要更快刷新率时,推荐用19200bit/S,当通讯距离很长或通讯不可靠常中断时,可选4800bit/S。AI 仪表采用多机通讯协议,采用RS485通讯接口,则可将1~80 台的仪表同时连接在一个通讯接口上。RS485通讯接口通讯距离长达1KM以上(部分实际应用已达3-4KM),只需两根线就能使多台AI 仪表与计算机进行通讯,优于RS232 通讯接口。为使用普通个人计算机PC 能作上位机,可使用RS232/RS485 或USB/RS485型通讯接口转换器,将计算机上的RS232通讯口或 USB口转为 RS485通讯口。 宇电为此专门开发了新型 RS232/RS485 及 USB/RS485转换器,具备体积小、无需初始化而可适应任何软件、无需外接电源、有一定抗雷击能力等优点。按 RS485接口的规定, RS485通讯接口可在一条通讯线路上连接最多32 台仪表或计算机。需要联接更多的仪表时,需要中继器,也可选择采用75LBC184或 MAX487等芯片的通讯接口。目前生产的AI 仪表通讯接口模块通常采用75LBC184,这种芯片具备一定的防...
