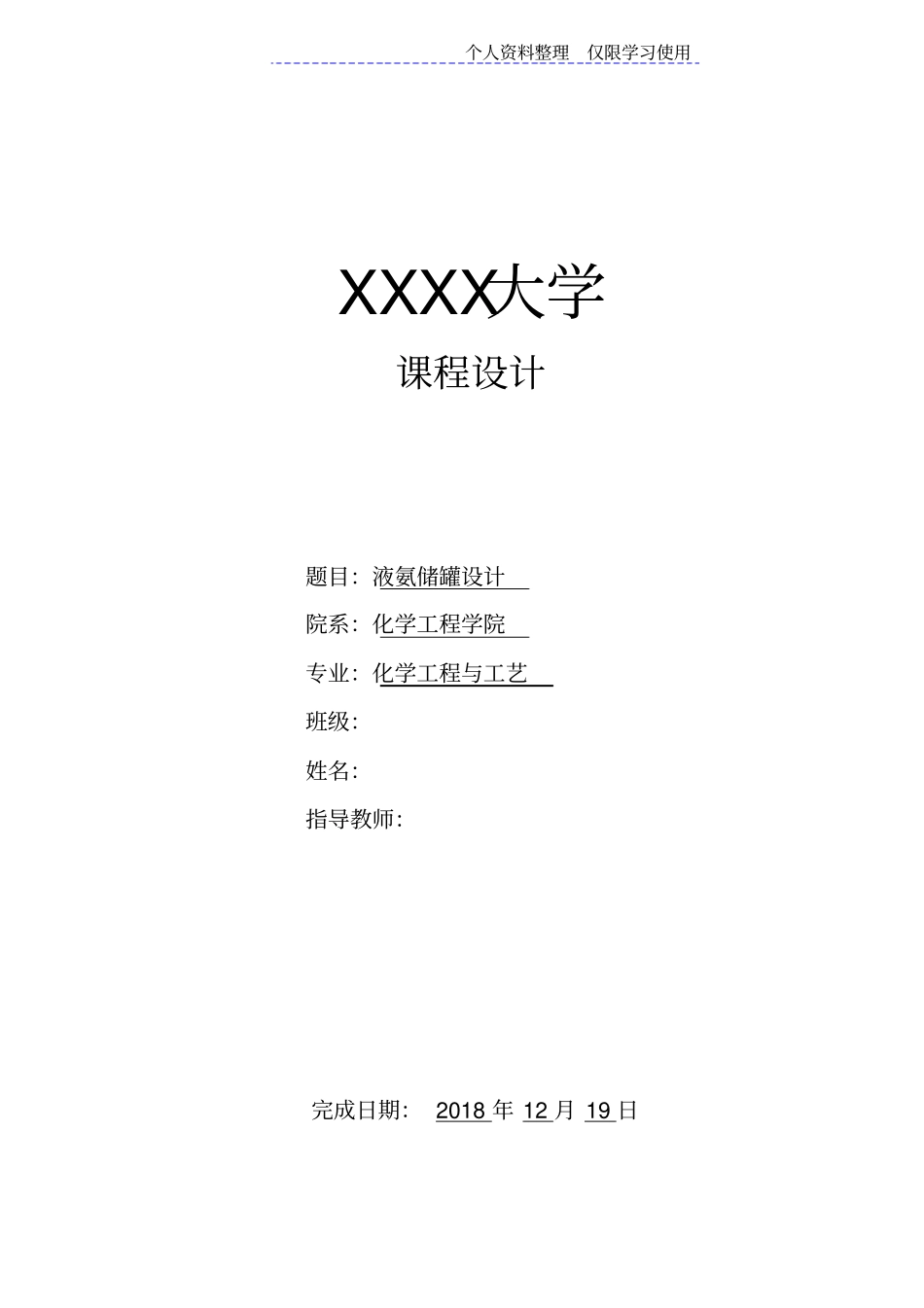

个人资料整理仅限学习使用XXXX大学课程设计题目:液氨储罐设计院系:化学工程学院专业:化学工程与工艺班级:姓名:指导教师:完成日期: 2018 年 12 月 19 日个人资料整理仅限学习使用设计任务书设计题目:液氨储罐设计设计任务:试设计一液氨储罐,完成主体设备的工艺设计和附属设备的选型设计。包括筒体、封头、零部件的材料的选择及结构的设计;罐的制造施工及焊接形式等;设计计算及相关校核;各设计的参考标准;附CAD图。已知工艺参数如下:最高使用温度: T=50℃;公称直径: DN=3000㎜;筒体长度 <不含封头): Lo=5900㎜。任务下达时间: 2018 年 11 月 19 日完成截止时间: 2018 年 12 月 30 日个人资料整理仅限学习使用目录设计任务书1 前言 12 设计选材及结构 22.1 工艺参数的设定 22.1.1 设计压力 22.1.2 筒体的选材及结构 22.1.3 封头的结构及选材 23 设计计算 43.1 筒体壁厚计算 43.2 封头壁厚计算 43.3 压力实验 54 附件的选择 64.1 人孔的选择 64.2 人孔补强的计算 74.3 进出料接管的选择 94.4 液面计的设计 104.5 安全阀的选择 104.6 排污管的选择 104.7 鞍座的选择 114.7.1 鞍座结构和材料的选取114.7.2 容器载荷计算 124.7.3 鞍座选取标准 124.7.4 鞍座强度校核 135 容器焊缝标准 145.1 压力容器焊接结构设计要求145.2 筒体与椭圆封头的焊接接头145.3 管法兰与接管的焊接接头145.4 接管与壳体的焊接接头14个人资料整理仅限学习使用6 筒体和封头的校核计算166.1 筒体轴向应力校核166.1.1 由弯矩引起的轴向应力166.1.2 由设计压力引起的轴向应力176.1.3 轴向应力组合与校核176.2 筒体和封头切向应力校核187 总结 19参考文献 20个人资料整理仅限学习使用1 前言本设计是针对《化工设备机械基础》这门课程所安排的一次课程设计,是对这门课程的一次总结,要综合运用所学的知识并查阅相关书籍完成设计。本设计的液料为液氨,它是一种无色液体。氨作为一种重要的化工原料,应用广泛。 分 子 式 NH 3, 分 子 量 17.03, 相 对 密 度 0.7714g/L , 熔 点 -77.7℃ , 沸 点 -33.35℃,自燃点 651.11℃,蒸汽压 1013.08kPa(25.7℃>。蒸汽与空气混合物爆炸极限16~25%( 最易引燃浓度17%>。氨在 20℃水中溶解度34%, 25℃时 , 在无水乙醇中溶解度 10%, 在甲醇中溶解度16%, 溶于氯仿、乙醚 , 它是许多元素和化合物的良...
