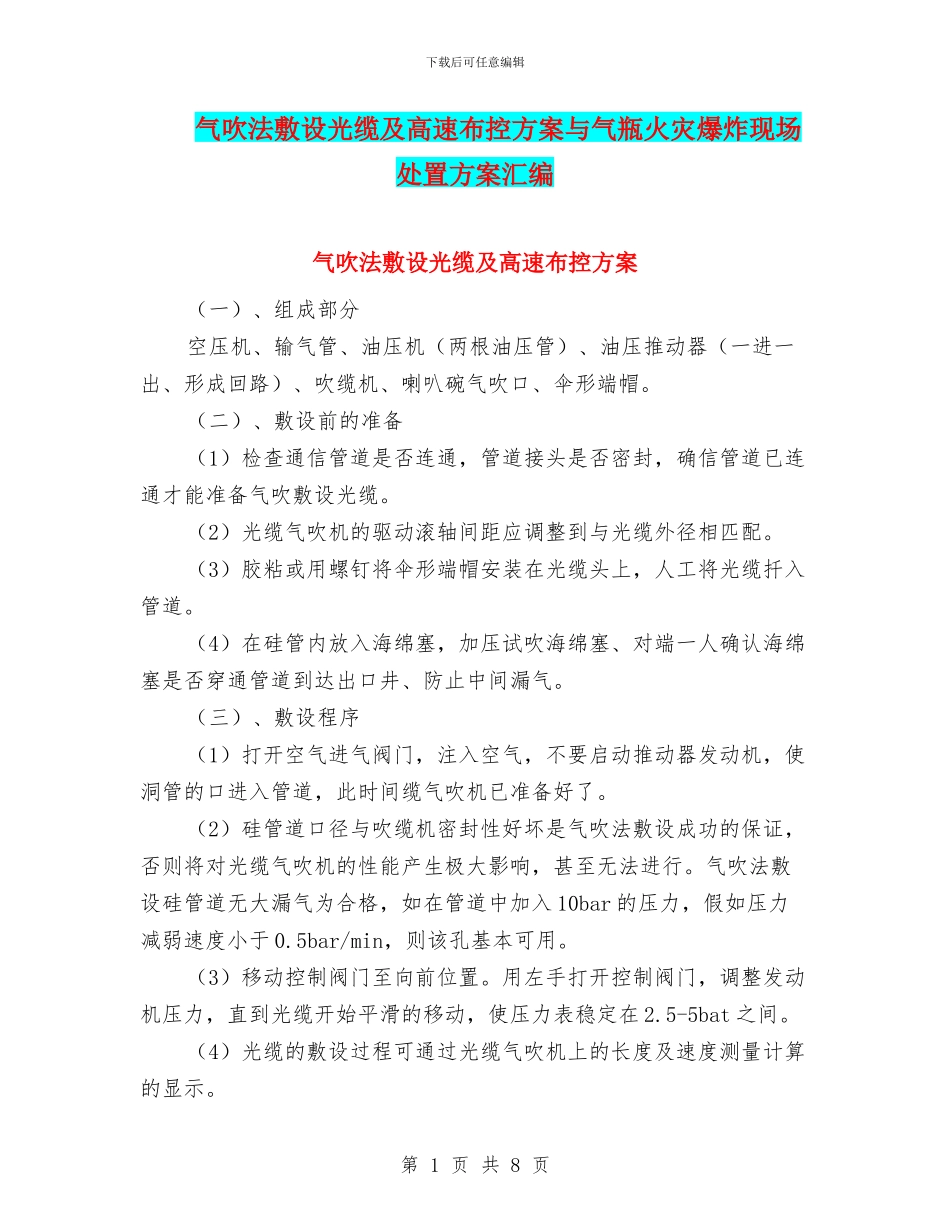

下载后可任意编辑气吹法敷设光缆及高速布控方案与气瓶火灾爆炸现场处置方案汇编气吹法敷设光缆及高速布控方案（一）、组成部分空压机、输气管、油压机（两根油压管）、油压推动器（一进一出、形成回路）、吹缆机、喇叭碗气吹口、伞形端帽
（二）、敷设前的准备（1）检查通信管道是否连通，管道接头是否密封，确信管道已连通才能准备气吹敷设光缆
（2）光缆气吹机的驱动滚轴间距应调整到与光缆外径相匹配
（3）胶粘或用螺钉将伞形端帽安装在光缆头上，人工将光缆扦入管道
（4）在硅管内放入海绵塞，加压试吹海绵塞、对端一人确认海绵塞是否穿通管道到达出口井、防止中间漏气
（三）、敷设程序（1）打开空气进气阀门，注入空气，不要启动推动器发动机，使洞管的口进入管道，此时间缆气吹机已准备好了
（2）硅管道口径与吹缆机密封性好坏是气吹法敷设成功的保证，否则将对光缆气吹机的性能产生极大影响，甚至无法进行
气吹法敷设硅管道无大漏气为合格，如在管道中加入 10bar 的压力，假如压力减弱速度小于 0
5bar/min，则该孔基本可用
（3）移动控制阀门至向前位置
用左手打开控制阀门，调整发动机压力，直到光缆开始平滑的移动，使压力表稳定在 2
5-5bat 之间
（4）光缆的敷设过程可通过光缆气吹机上的长度及速度测量计算的显示

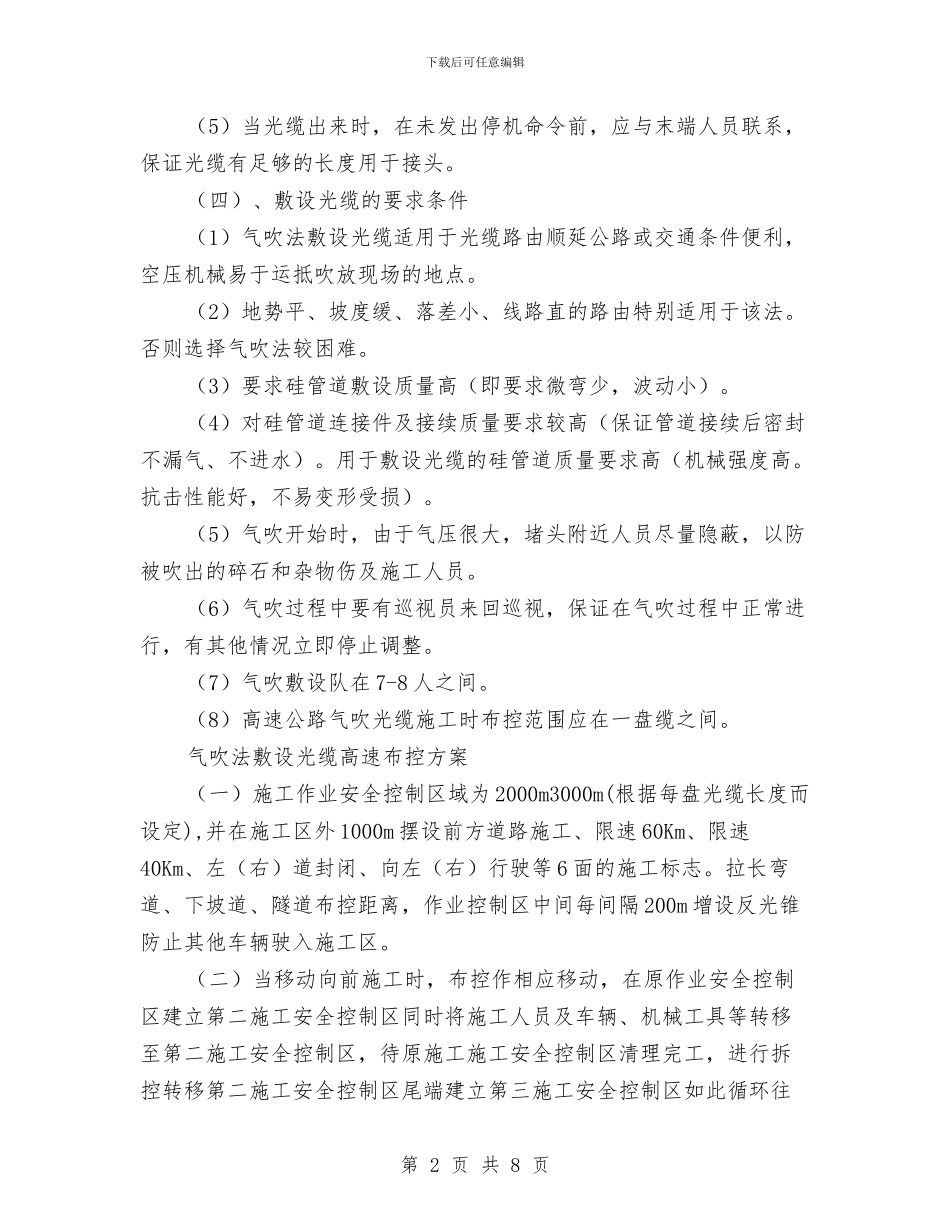

第 1 页 共 8 页下载后可任意编辑（5）当光缆出来时，在未发出停机命令前，应与末端人员联系，保证光缆有足够的长度用于接头
（四）、敷设光缆的要求条件（1）气吹法敷设光缆适用于光缆路由顺延公路或交通条件便利，空压机械易于运抵吹放现场的地点
（2）地势平、坡度缓、落差小、线路直的路由特别适用于该法
否则选择气吹法较困难
（3）要求硅管道敷设质量高（即要求微弯少，波动小）
（4）对硅管道连接件及接续质量要求较高（保证管道接续后密封不漏气、不进水）
用于敷设光缆的硅管道质量要求高（机械强度高
抗击性能好，
