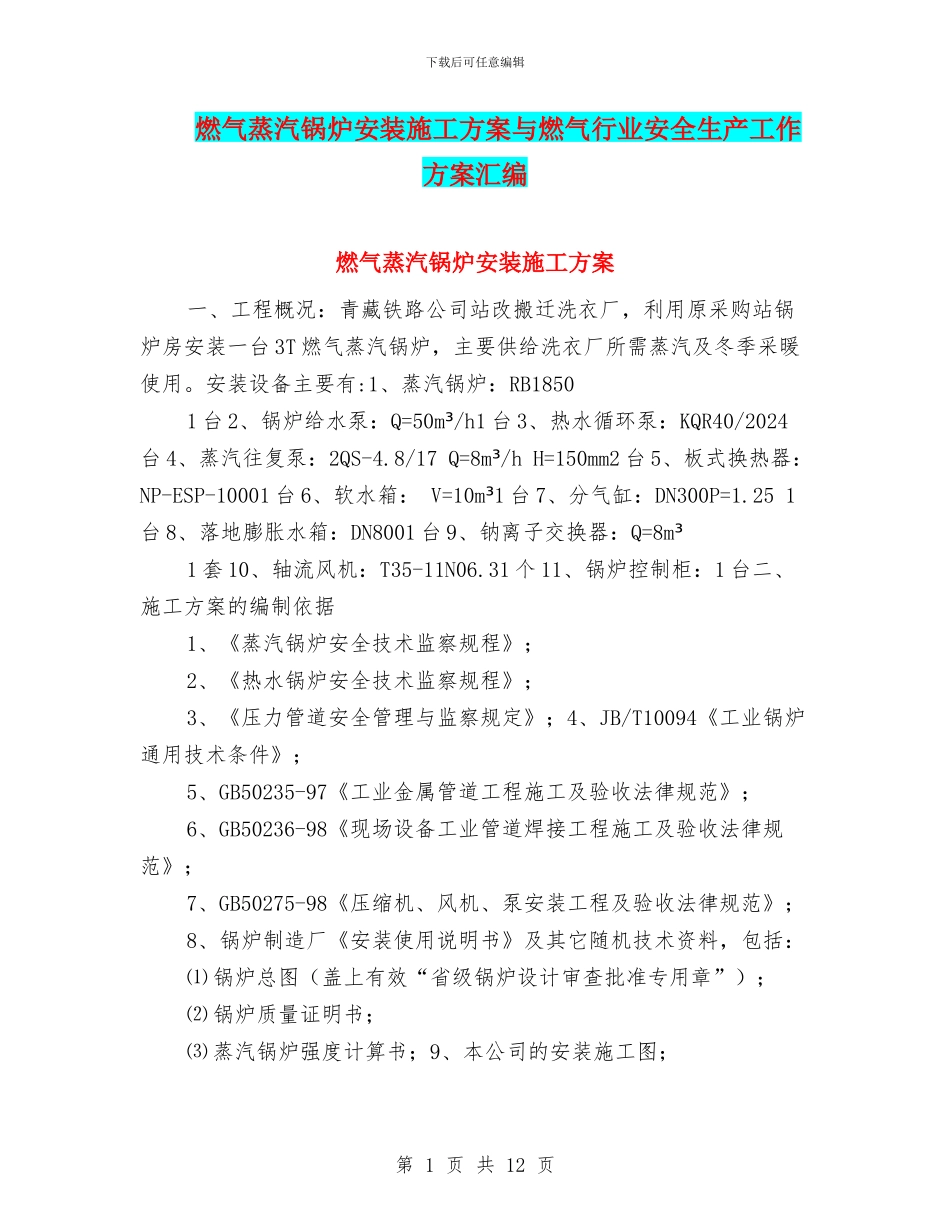

下载后可任意编辑燃气蒸汽锅炉安装施工方案与燃气行业安全生产工作方案汇编燃气蒸汽锅炉安装施工方案一、工程概况：青藏铁路公司站改搬迁洗衣厂，利用原采购站锅炉房安装一台 3T 燃气蒸汽锅炉，主要供给洗衣厂所需蒸汽及冬季采暖使用。安装设备主要有:1、蒸汽锅炉：RB18501 台 2、锅炉给水泵：Q=50m /h1³台 3、热水循环泵：KQR40/2024台 4、蒸汽往复泵：2QS-4.8/17 Q=8m /h³ H=150mm2 台 5、板式换热器：NP-ESP-10001 台 6、软水箱： V=10m 1³ 台 7、分气缸：DN300P=1.25 1台 8、落地膨胀水箱：DN8001 台 9、钠离子交换器：Q=8m³1 套 10、轴流风机：T35-11N06.31 个 11、锅炉控制柜：1 台二、施工方案的编制依据1、《蒸汽锅炉安全技术监察规程》；2、《热水锅炉安全技术监察规程》；3、《压力管道安全管理与监察规定》；4、JB/T10094《工业锅炉通用技术条件》；5、GB50235-97《工业金属管道工程施工及验收法律规范》；6、GB50236-98《现场设备工业管道焊接工程施工及验收法律规范》；7、GB50275-98《压缩机、风机、泵安装工程及验收法律规范》；8、锅炉制造厂《安装使用说明书》及其它随机技术资料，包括：⑴ 锅炉总图（盖上有效“省级锅炉设计审查批准专用章”）；⑵ 锅炉质量证明书；⑶ 蒸汽锅炉强度计算书；9、本公司的安装施工图；第 1 页 共 12 页下载后可任意编辑10、对接接头的射线探伤应按《钢熔化焊对接接头射线照相和质量分级》的规定执行；三、施工准备 1、锅炉及附属设备检查验收（1）对于锅炉本体主要进行外观检查有无损伤，与设计要求是否相符，炉膛内砌筑的耐火材料有无脱落及炉排是否完整，有无断裂现象。（2）根据设备（配件）装箱清单逐箱逐件进行清点验收，对于缺件、损伤及不符合设计要求等物件作好记录。清点记录由甲乙双方签章，并交与归档。2、基础验收及放线（1）锅炉及设备基础验收，应在基础混凝土强度达到设计强度 75％以上，具有中间交接技术文件，并在基础上标出纵、轴中心及标高控制点（线）后进行。（2）基础验收应按锅炉房纵、横向轴线及水平线（点），依基础施工图和锅炉、设备安装图进行复测检查，并应按其放出安装基准线，安装基准线如下。1）锅炉基础纵向和横向中心基础准线，炉排前轴基准线或锅炉前面板基准线。2）炉排传动装置基础的纵向和横向基准线。3）鼓、引风机基础的横向中心基准线。4）锅炉（设备）基础的标高基准点（线），应在基础四周的明显位置分散标...
