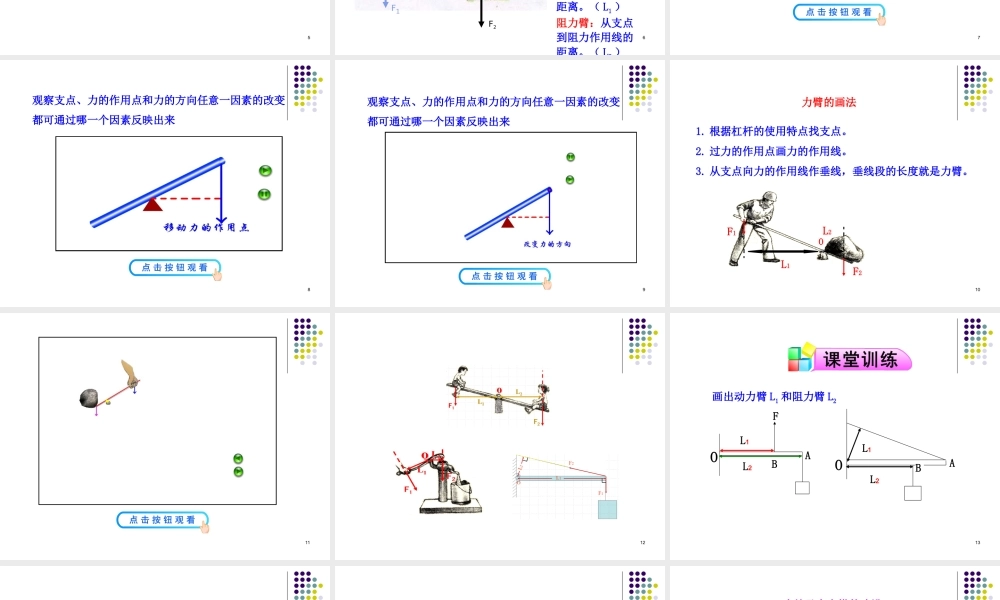

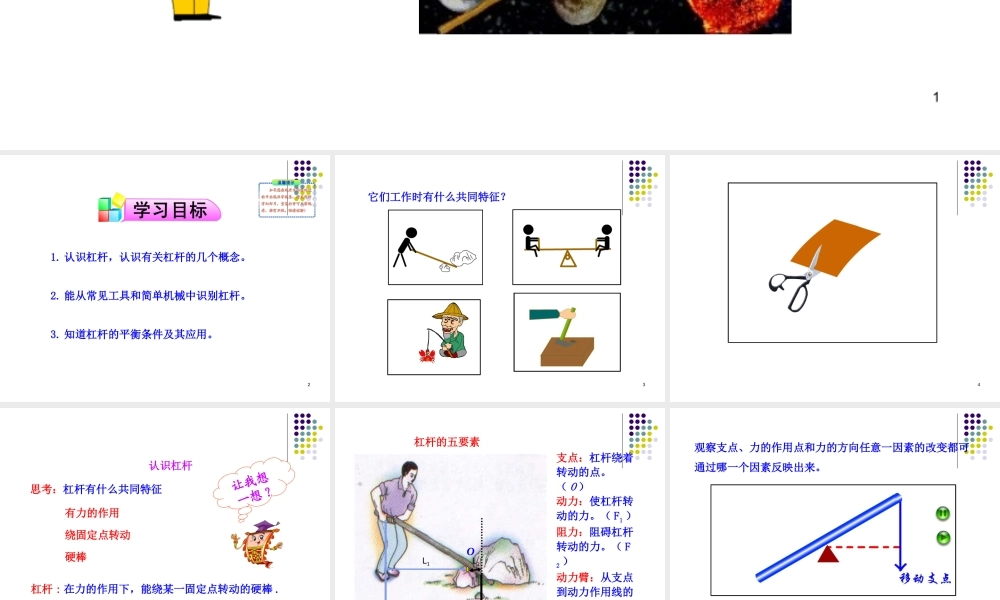

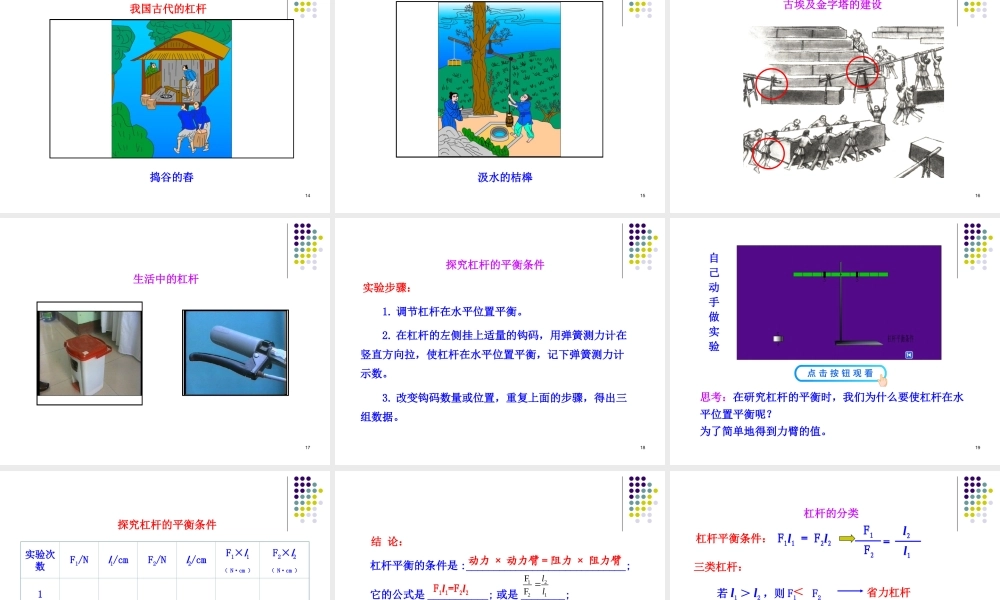

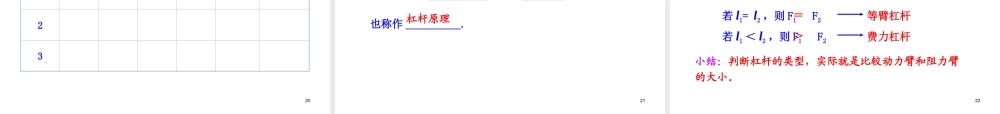

1第十二章 简单机械第 1 节 杠杆2 1. 认识杠杆，认识有关杠杆的几个概念。 2. 能从常见工具和简单机械中识别杠杆。 3. 知道杠杆的平衡条件及其应用。3它们工作时有什么共同特征？45思考：杠杆有什么共同特征有力的作用绕固定点转动硬棒杠杆 : 在力的作用下，能绕某一固定点转动的硬棒 .认识杠杆让我想一想 ?6F2L1L2O支点：杠杆绕着转动的点。（ O ）动力：使杠杆转动的力。（ F1 ）阻力：阻碍杠杆转动的力。（ F2 ）动力臂：从支点到动力作用线的距离。（ L1 ）阻力臂：从支点到阻力作用线的距离。（ L2 ）F1 杠杆的五要素7观察支点、力的作用点和力的方向任意一因素的改变都可通过哪一个因素反映出来。8观察支点、力的作用点和力的方向任意一因素的改变都可通过哪一个因素反映出来9观察支点、力的作用点和力的方向任意一因素的改变都可通过哪一个因素反映出来10力臂的画法1. 根据杠杆的使用特点找支点。2. 过力的作用点画力的作用线。3. 从支点向力的作用线作垂线，垂线段的长度就是力臂。OF1F2L1L2111213BAOFOBAL2L2L1L1画出动力臂 L1 和阻力臂 L214我国古代的杠杆捣谷的舂15汲水的桔槔16古埃及金字塔的建设17生活中的杠杆18实验步骤： 1. 调节杠杆在水平位置平衡。 2. 在杠杆的左侧挂上适量的钩码，用弹簧测力计在竖直方向拉，使杠杆在水平位置平衡，记下弹簧测力计示数。 3. 改变钩码数量或位置，重复上面的步骤，得出三组数据。探究杠杆的平衡条件19自己动手做实验思考：在研究杠杆的平衡时，我们为什么要使杠杆在水平位置平衡呢？为了简单地得到力臂的值。20实验次数F1/Nl1/cmF2/Nl2/cmF1×l1（ N·cm ）F2×l2 （ N·cm ）123探究杠杆的平衡条件21杠杆平衡的条件是 :_____________________________;它的公式是 ___________; 或是 ________;也称作 __________.动力 × 动力臂＝阻力 × 阻力臂F1l1=F2l2杠杆原理结 论：1221FF ll22杠杆平衡条件：三类杠杆： 若 l1 ＞ l2 ，则 F1 F2若 l1= l2 ，则 F1 F2若 l1 ＜ l2 ，则 F1 F2＞省力杠杆等臂杠杆费力杠杆＝＜小结：判断杠杆的类型，实际就是比较动力臂和阻力臂的大小。F1l1 ＝ F2l2F1F2=l2l1杠杆的分类23等臂杠杆费力杠杆请对下列器具应用的杠杆进行分类：24费力杠杆省力杠杆费力杠杆25省力杠杆费力杠杆费力杠杆26省力杠杆费力杠杆省力杠杆27生活中的剪刀28思考：什么情况下，人们会选用费力杠杆？使用费力杠杆...
