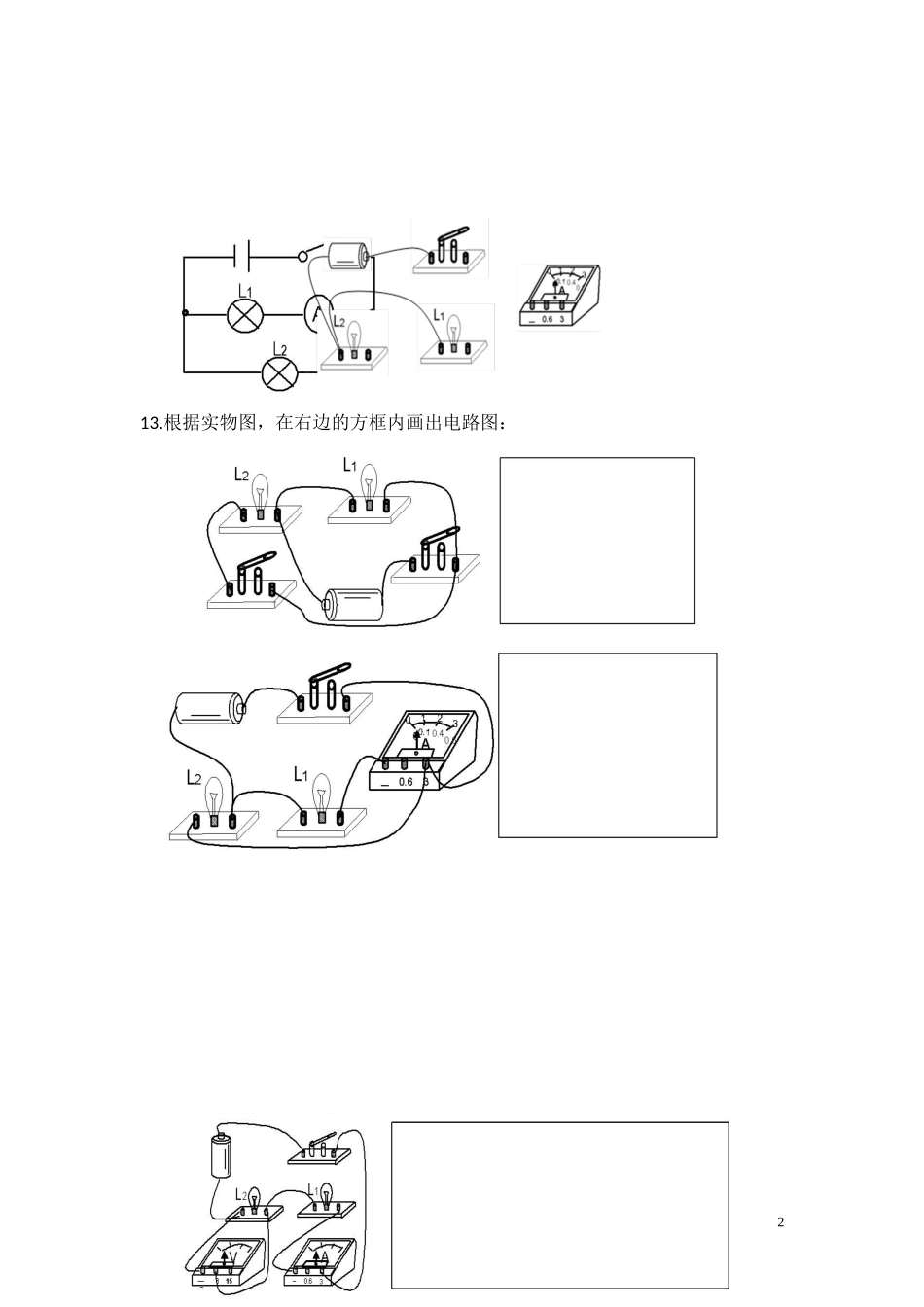

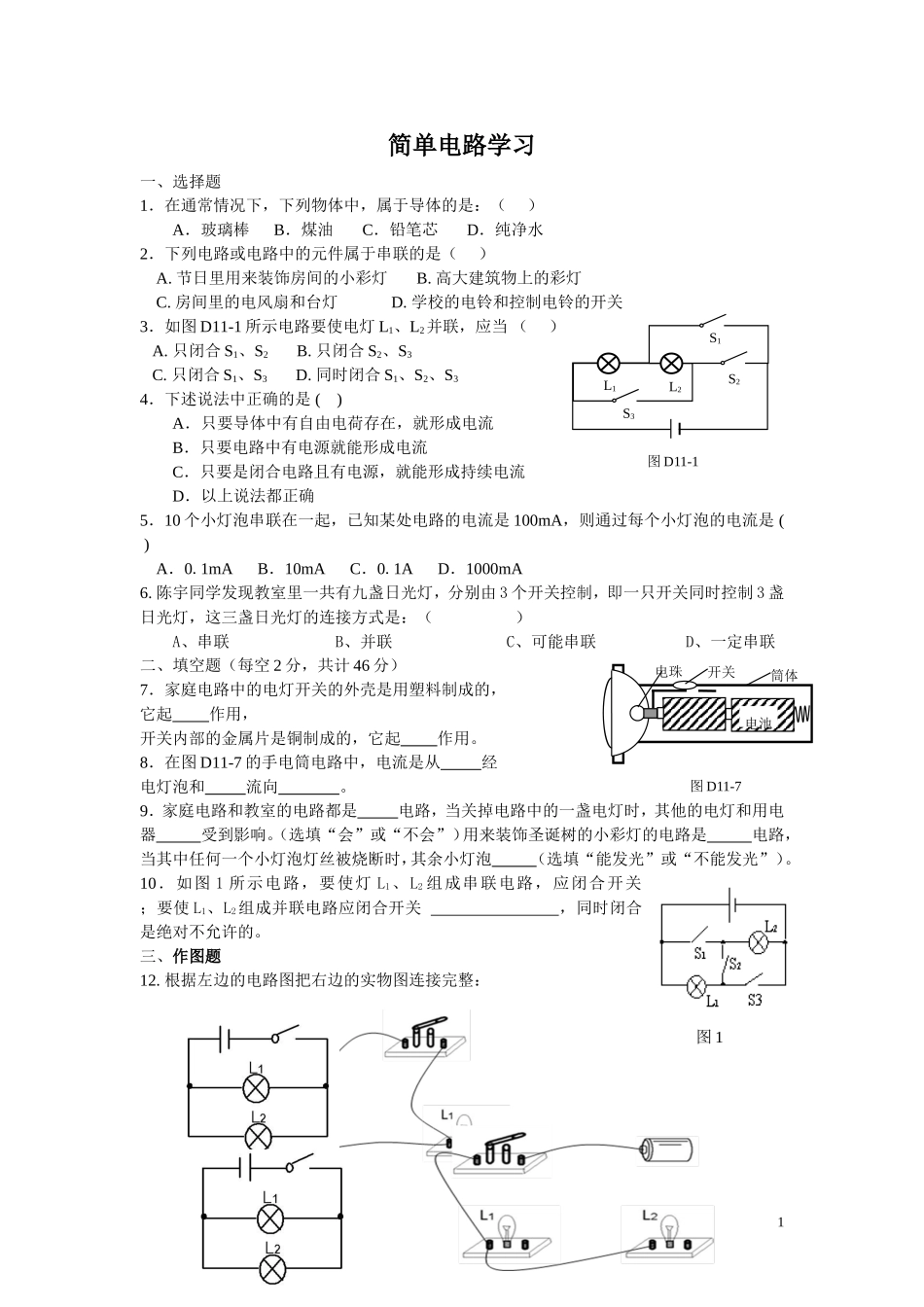

简单电路学习一、选择题1．在通常情况下，下列物体中，属于导体的是：（ ）A．玻璃棒 B．煤油 C．铅笔芯 D．纯净水2．下列电路或电路中的元件属于串联的是（ ） A. 节日里用来装饰房间的小彩灯 B. 高大建筑物上的彩灯 C. 房间里的电风扇和台灯 D. 学校的电铃和控制电铃的开关3．如图 D11-1 所示电路要使电灯 L1、L2并联，应当 （ ） A. 只闭合 S1、S2 B. 只闭合 S2、S3 C. 只闭合 S1、S3 D. 同时闭合 S1、S2、S34．下述说法中正确的是 ( ) A．只要导体中有自由电荷存在，就形成电流B．只要电路中有电源就能形成电流C．只要是闭合电路且有电源，就能形成持续电流D．以上说法都正确5．10 个小灯泡串联在一起，已知某处电路的电流是 100mA，则通过每个小灯泡的电流是 ( ) A．0.1mA B．10mA C．0.1A D．1000mA6. 陈宇同学发现教室里一共有九盏日光灯，分别由 3 个开关控制，即一只开关同时控制 3 盏日光灯，这三盏日光灯的连接方式是：（ ）A、串联 B、并联 C、可能串联 D、一定串联二、填空题（每空 2 分，共计 46 分）7．家庭电路中的电灯开关的外壳是用塑料制成的，它起 作用，开关内部的金属片是铜制成的，它起 作用。8．在图 D11-7 的手电筒电路中，电流是从 经电灯泡和 流向 。9．家庭电路和教室的电路都是 电路，当关掉电路中的一盏电灯时，其他的电灯和用电器 受到影响。（选填“会”或“不会”）用来装饰圣诞树的小彩灯的电路是 电路，当其中任何一个小灯泡灯丝被烧断时，其余小灯泡 （选填“能发光”或“不能发光”）。10．如图 1 所示电路，要使灯 L1、L2 组成串联电路，应闭合开关 ；要使 L1、L2组成并联电路应闭合开关 ，同时闭合 是绝对不允许的。三、作图题12. 根据左边的电路图把右边的实物图连接完整： 1S2S1S3L1L2图 D11-1图 D11-7电池电珠开关筒体图 113.根据实物图，在右边的方框内画出电路图： 214. 请根据如图 13（a）所示电路图，将图（b）的实物元件连接起来.15. 请用笔画线代替导线,将图 14 中的两个灯泡连成并联电路，图中 A、B、C、D 为 4 个接线柱。16． 如图 15 所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电 路 的 总开关，并在右边虚线框中画出电路图。17 ． 据图 16 所示的电路图,完成电路元件的实物连接.电流表 A1 和 A2 的示数如图,则通过 L1 灯的电流为 A, 通 过 L2 灯的 电流为...
