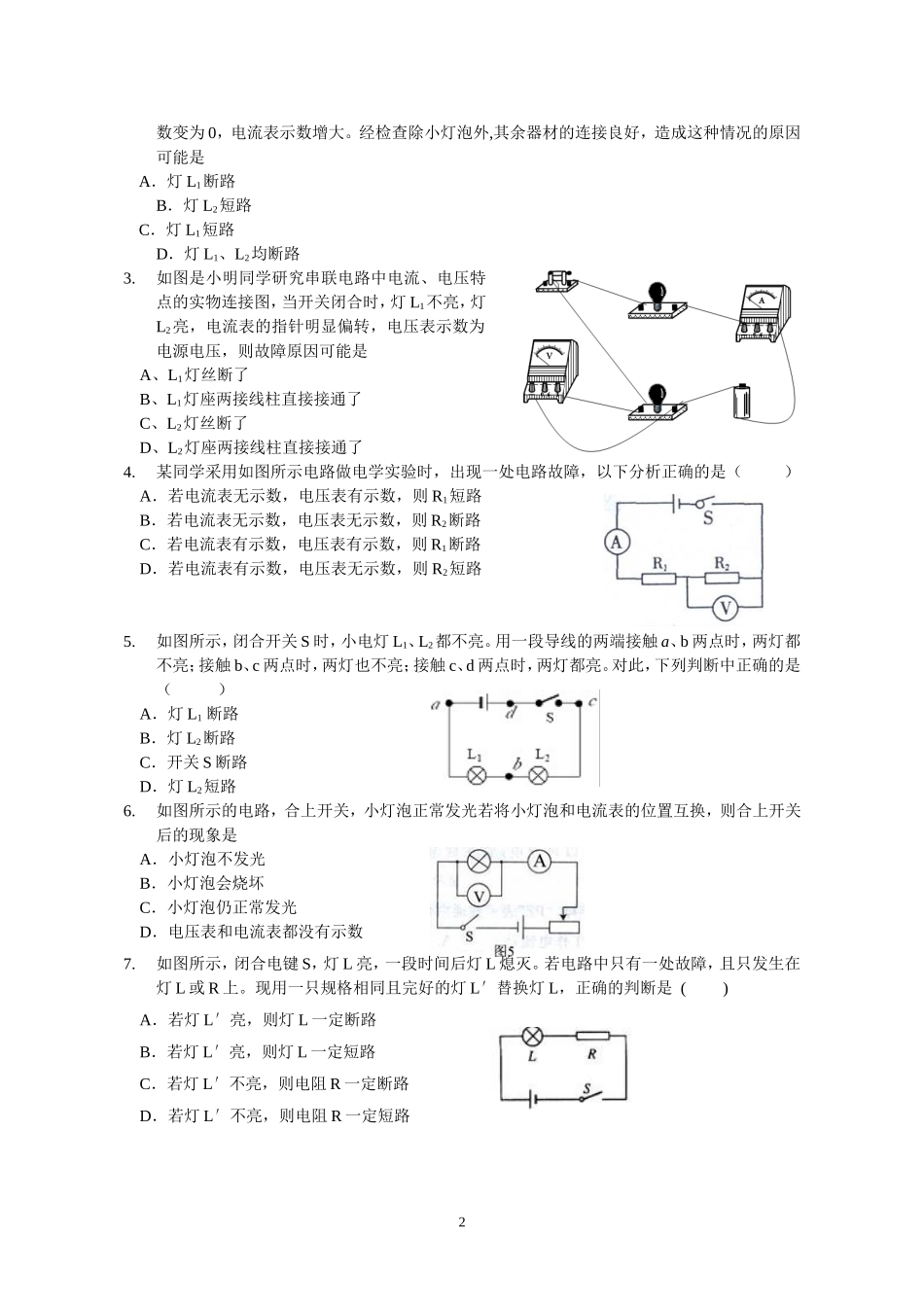

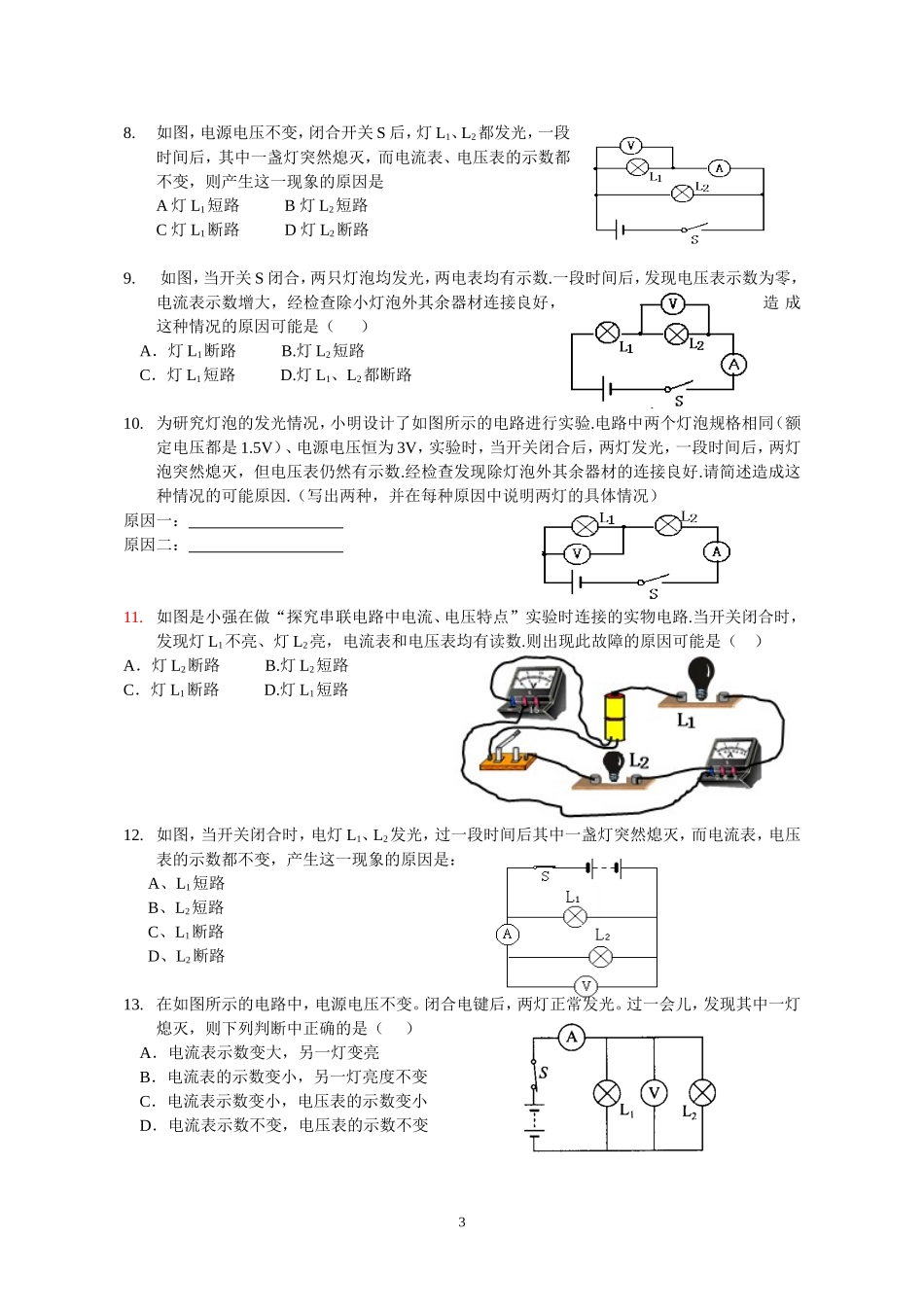

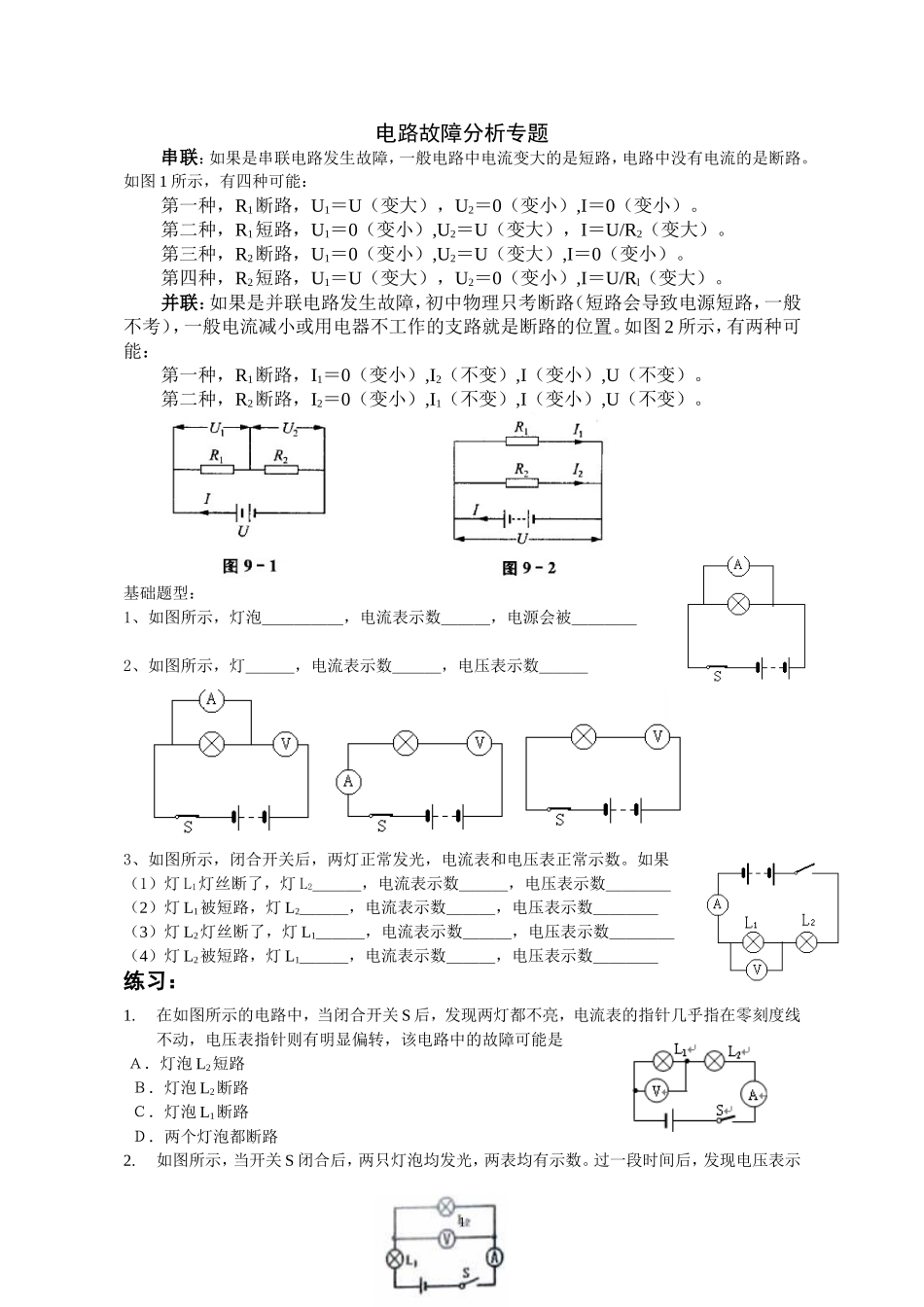

电路故障分析专题串联：如果是串联电路发生故障，一般电路中电流变大的是短路，电路中没有电流的是断路。如图 1 所示，有四种可能：第一种，R1断路，U1＝U（变大），U2＝0（变小）,I＝0（变小）。第二种，R1短路，U1＝0（变小）,U2＝U（变大），I＝U/R2（变大）。第三种，R2断路，U1＝0（变小）,U2＝U（变大）,I＝0（变小）。第四种，R2短路，U1＝U（变大），U2＝0（变小）,I＝U/Rl（变大）。并联：如果是并联电路发生故障，初中物理只考断路（短路会导致电源短路，一般不考），一般电流减小或用电器不工作的支路就是断路的位置。如图 2 所示，有两种可能：第一种，R1断路，I1＝0（变小）,I2（不变）,I（变小）,U（不变）。第二种，R2断路，I2＝0（变小）,I1（不变）,I（变小）,U（不变）。 基础题型：1、如图所示，灯泡＿＿＿＿＿，电流表示数＿＿＿，电源会被＿＿＿＿2、如图所示，灯＿＿＿，电流表示数＿＿＿，电压表示数＿＿＿3、如图所示，闭合开关后，两灯正常发光，电流表和电压表正常示数。如果（1）灯 L1灯丝断了，灯 L2＿＿＿，电流表示数＿＿＿，电压表示数＿＿＿＿（2）灯 L1被短路，灯 L2＿＿＿，电流表示数＿＿＿，电压表示数＿＿＿＿（3）灯 L2灯丝断了，灯 L1＿＿＿，电流表示数＿＿＿，电压表示数＿＿＿＿（4）灯 L2被短路，灯 L1＿＿＿，电流表示数＿＿＿，电压表示数＿＿＿＿练习：1.在如图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是 Ａ．灯泡 L2短路 Ｂ．灯泡 L2断路 Ｃ．灯泡 L1断路 Ｄ．两个灯泡都断路2.如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示1数变为 0，电流表示数增大。经检查除小灯泡外,其余器材的连接良好，造成这种情况的原因可能是 A．灯 L1断路 B．灯 L2短路 C．灯 L1短路 D．灯 L1、L2均断路3.如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯 L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是A、L1灯丝断了 B、L1灯座两接线柱直接接通了C、L2灯丝断了 D、L2灯座两接线柱直接接通了4.某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A．若电流表无示数，电压表有示数，则 R1短路 B．若电流表无示数，电压表无示数，则 R2断路C．若电流表有...
