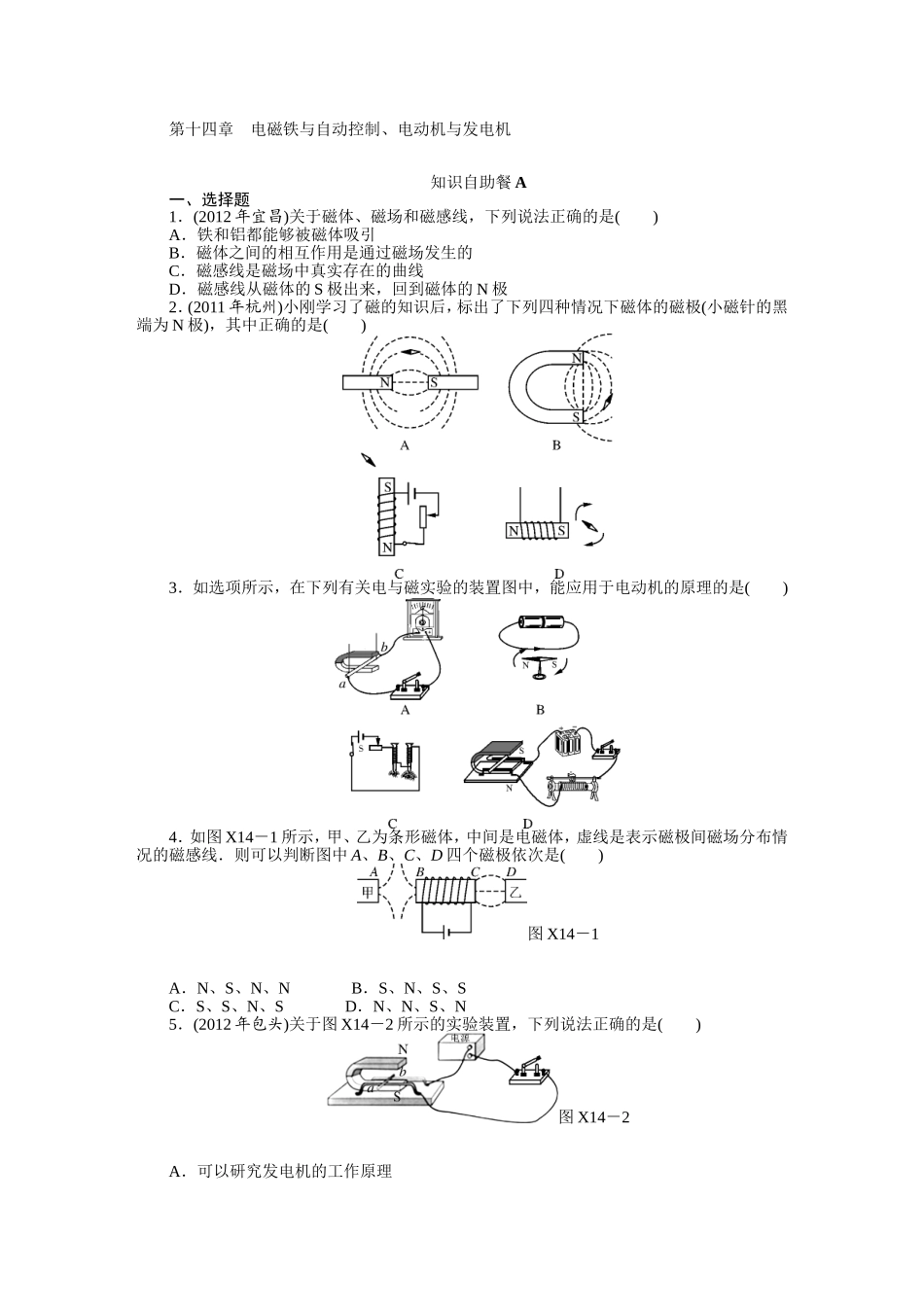

第十四章 电磁铁与自动控制、电动机与发电机 知识自助餐 A 一、选择题1．(2012 年宜昌)关于磁体、磁场和磁感线，下列说法正确的是( )A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的 S 极出来，回到磁体的 N 极2．(2011 年杭州)小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为 N 极)，其中正确的是( )3．如选项所示，在下列有关电与磁实验的装置图中，能应用于电动机的原理的是( )4．如图 X14－1 所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线．则可以判断图中 A、B、C、D 四个磁极依次是( )图 X14－1A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N5．(2012 年包头)关于图 X14－2 所示的实验装置，下列说法正确的是( )图 X14－2A．可以研究发电机的工作原理B．可以研究感应电流的方向与磁场的方向的关系C．可以研究磁场对通电导体的作用力方向与磁场方向的关系D．该装置在实验过程中使机械能转化为电能6．(2011 年宜昌)下列说法正确的是( )A．扬声器是利用电流的热效应进行工作的B．发电机是利用通电线圈在磁场受力转动的原理制成的C．电动机是利用电磁感应的原理制成的D．电磁起重机是利用电流的磁效应进行工作的7．(2012 年南宁)如选项所示，a 表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中沿图示的方向运动时，哪种情况下不会产生感应电流( )二、填空题8．(2011 年大连)如图 X14－3 所示，A 为弹簧测力计，B 为铁块，C 为螺线管．闭合 S 时，电流表和弹簧测力计都有示数．再闭合 S1时，电流表的示数将______，弹簧测力计的示数将______．(都填“变大”、“变小”或“不变”)图 X14－39．(2011 年鞍山)电磁铁与永磁体相比，其优点是：磁性的有无可以通过______________来实现；磁性的强弱可以通过______________来控制；磁极的极性可以通过______________来改变．10．小强发现学校广播站主要由麦克风、功放机和音箱等部件构成．其中动圈式话筒是利用____________原理工作的；话筒产生的电流通过功放机放大后传入扬声器，扬声器中的线圈通入携带________信息的变化电流；方向变化的电流使线圈产生________不断变化的磁场并与永磁体相互作用，线圈不断地来回振动带动纸盆振动发出声音．图 X14－4三、作图题11．(2011 年陕西)请你用笔画线代替...
