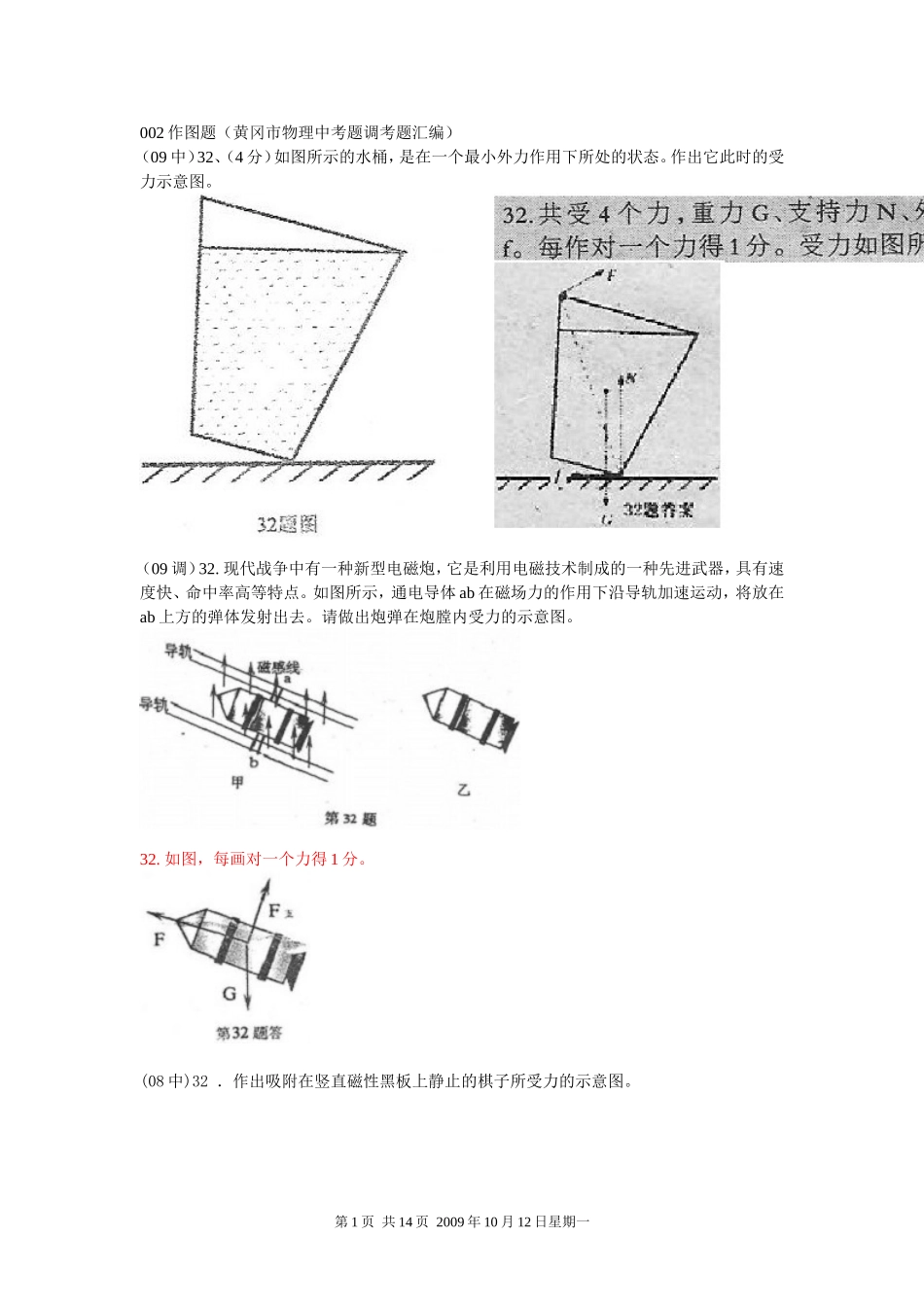

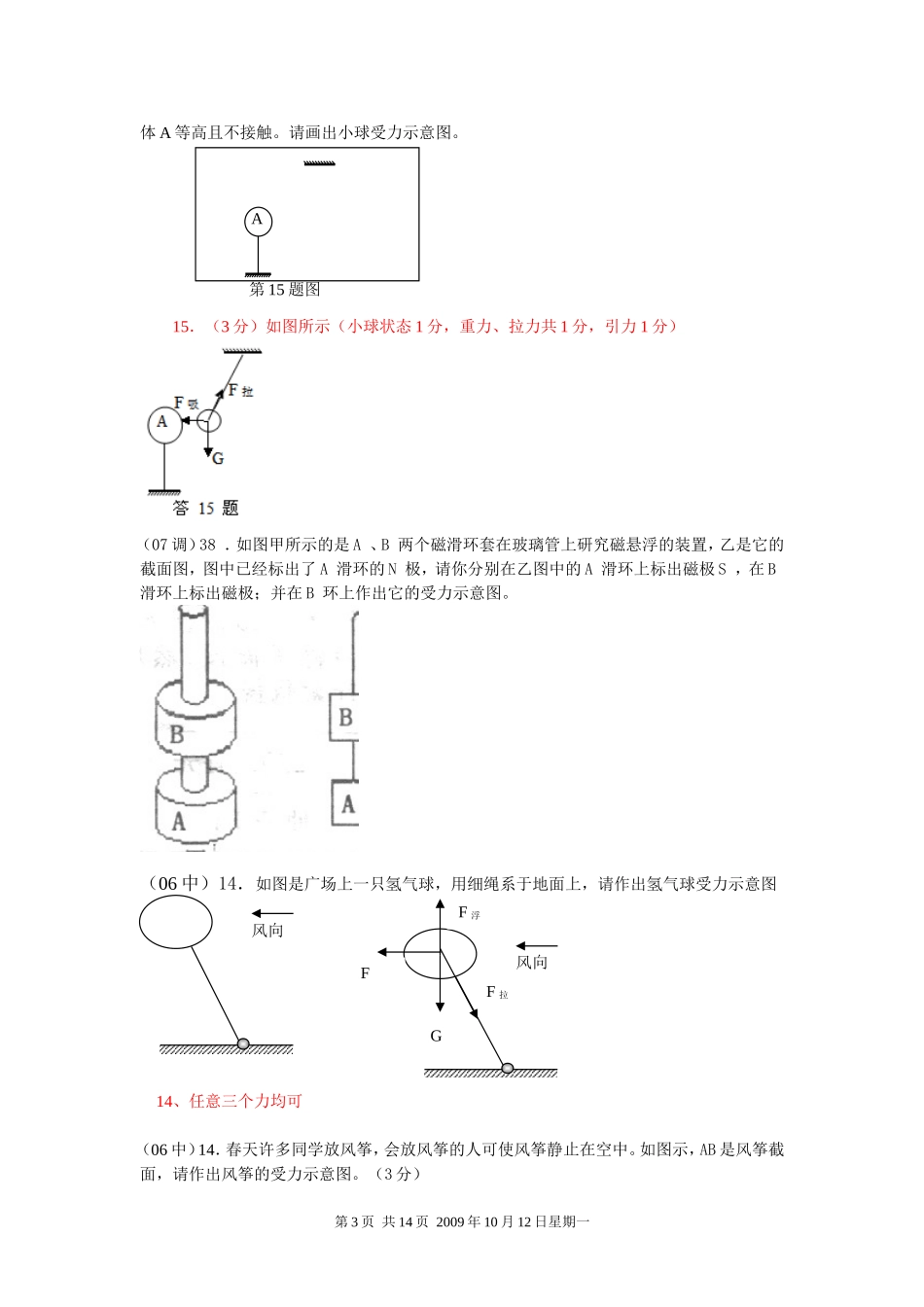

002 作图题（黄冈市物理中考题调考题汇编）（09 中）32、（4 分）如图所示的水桶，是在一个最小外力作用下所处的状态。作出它此时的受力示意图。（09 调）32. 现代战争中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快、命中率高等特点。如图所示，通电导体 ab 在磁场力的作用下沿导轨加速运动，将放在ab 上方的弹体发射出去。请做出炮弹在炮膛内受力的示意图。32. 如图，每画对一个力得 1 分。(08 中)32 ．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。第 1 页 共 14 页 2009 年 10 月 12 日星期一解：（3 分）如图所示（重力、吸引力共 1 分，摩擦力和弹力各 1 分，错画一个力，扣 1 分，直到扣完为止）（08 调）32．如图所示，在探究“声音是由物体振动产生的”实验中，将音又紧靠悬线下的轻质小球，敲击音叉，发现轻质小球被弹开。作出图中轻质小球此时的受力示意图。 （07 中）15．一根绳子系着一个泡沫小球，悬挂在一个带电体 A 右边，小球静止时与带电第 2 页 共 14 页 2009 年 10 月 12 日星期一体 A 等高且不接触。请画出小球受力示意图。15．（3 分）如图所示（小球状态 1 分，重力、拉力共 1 分，引力 1 分）（07 调）38 ．如图甲所示的是 A 、B 两个磁滑环套在玻璃管上研究磁悬浮的装置，乙是它的截面图，图中已经标出了 A 滑环的 N 极，请你分别在乙图中的 A 滑环上标出磁极 S ，在 B 滑环上标出磁极；并在 B 环上作出它的受力示意图。（06 中）14．如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图 14、任意三个力均可 （06 中）14．春天许多同学放风筝，会放风筝的人可使风筝静止在空中。如图示，AB 是风筝截面，请作出风筝的受力示意图。（3 分）第 3 页 共 14 页 2009 年 10 月 12 日星期一风向风向GF 浮F 拉F第 15 题图A14、(评分说明：每个力 1 分)AB风向细线（06 调）37 ．一物体放在容器中，沉到水底，试作出该物体受力示意图（如下图）。（05 中）34.你玩过“竹蜻蜒”（图）的玩具吗？用手搓动它的杆部，它就能腾空而起.请画出它在空中旋转时竖直方向上的受力示意图. (第 34 题图) 34.如图所示. 重力升力第 4 页 共 14 页 2009 年 10 月 12 日星期一（05 中）34．(2 分)如图所示是一艘正在深海中沿水平方向匀速直线航行的潜水艇，请画出潜水艇的受力...
