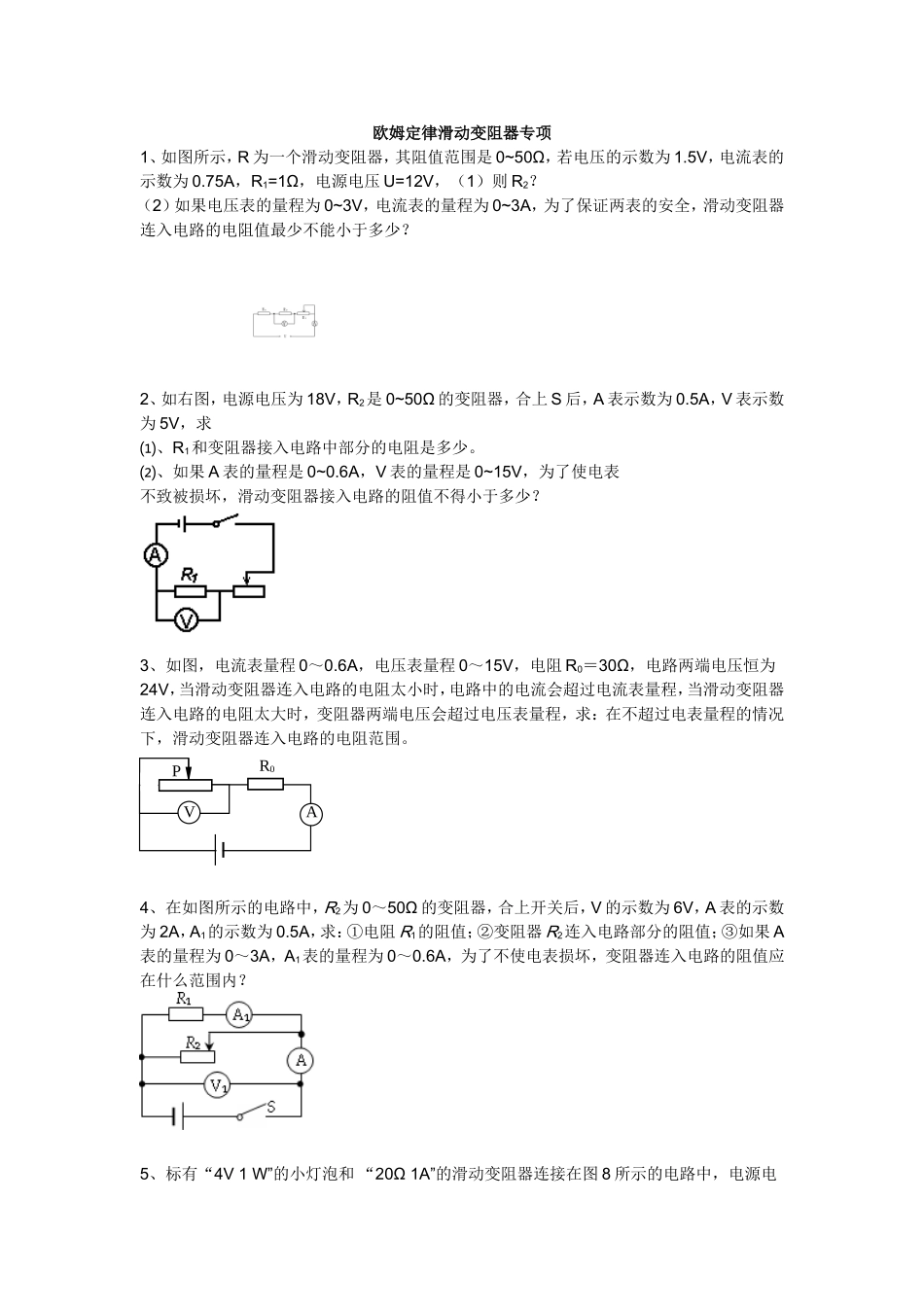

欧姆定律滑动变阻器专项1、如图所示，R 为一个滑动变阻器，其阻值范围是 0~50Ω，若电压的示数为 1.5V，电流表的示数为 0.75A，R1=1Ω，电源电压 U=12V，（1）则 R2？（2）如果电压表的量程为 0~3V，电流表的量程为 0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？2、如右图，电源电压为 18V，R2是 0~50Ω 的变阻器，合上 S 后，A 表示数为 0.5A，V 表示数为 5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果 A 表的量程是 0~0.6A，V 表的量程是 0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图，电流表量程 0～0.6A，电压表量程 0～15V，电阻 R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。4、在如图所示的电路中，R2为 0～50Ω 的变阻器，合上开关后，V 的示数为 6V，A 表的示数为 2A，A1的示数为 0.5A，求：①电阻 R1的阻值；②变阻器 R2连入电路部分的阻值；③如果 A表的量程为 0～3A，A1表的量程为 0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？5、标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图 8 所示的电路中，电源电VR0PA压为 6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？6、在图示的电路中，电源电压为 30V，电阻 R＝30Ω，滑动变阻器的最大阻值为 50Ω。（1）滑动变阻器的滑片 P 由 a端滑到 b 端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为 0－15V，要使它接在电路中不烧坏，滑动变阻器的滑片 P 只能在阻值多大的范围内滑动？ （3）若把一只量程为 0－0.6A 的电流表接在图甲中的 C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片 P 只有在阻值多大范围内滑动？7、如图所示电路中，R0为定值电阻，阻值为 10Ω，R1为滑动变阻 器，它的最大阻值是 10Ω，电流表量程为 0—0.6A，电压表的量程为 0—3V，电源电压 12V 保持不变。为使电路能正常工作，定值电阻 Rx的阻值至少应为？ 8、（多选）如图所示，电源...
