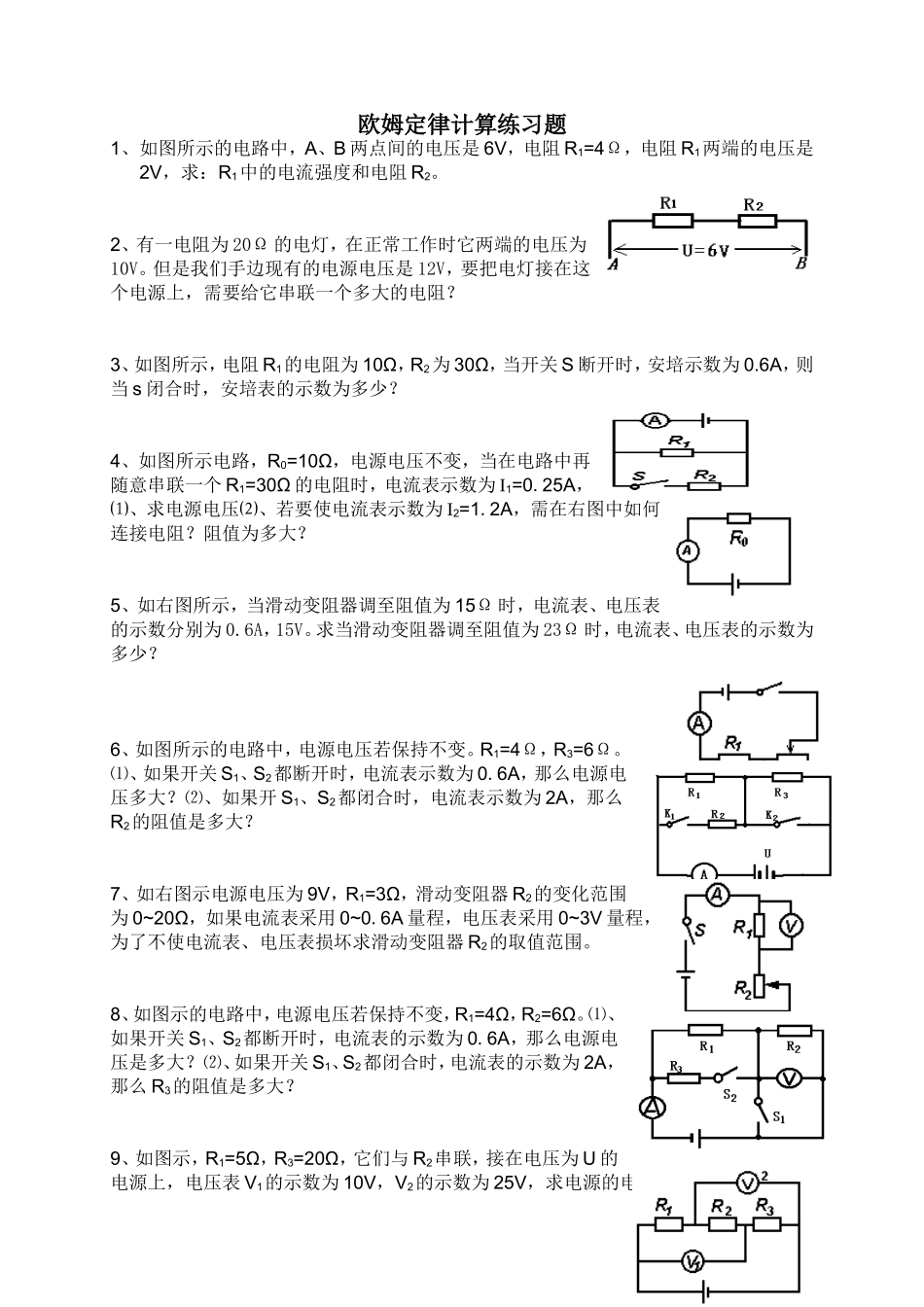

欧姆定律计算练习题1、如图所示的电路中，A、B 两点间的电压是 6V，电阻 R1=4Ω，电阻 R1两端的电压是2V，求：R1中的电流强度和电阻 R2。2、有一电阻为 20Ω 的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是 12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？3、如图所示，电阻 R1的电阻为 10Ω，R2为 30Ω，当开关 S 断开时，安培示数为 0.6A，则当 s 闭合时，安培表的示数为多少？4、如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一个 R1=30Ω 的电阻时，电流表示数为 I1=0.25A，⑴、求电源电压⑵、若要使电流表示数为 I2=1.2A，需在右图中如何连接电阻？阻值为多大？5、如右图所示，当滑动变阻器调至阻值为 15Ω 时，电流表、电压表的示数分别为 0.6A，15V。求当滑动变阻器调至阻值为 23Ω 时，电流表、电压表的示数为多少？6、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。⑴、如果开关 S1、S2都断开时，电流表示数为 0.6A，那么电源电压多大？⑵、如果开 S1、S2都闭合时，电流表示数为 2A，那么R2的阻值是多大？7、如右图示电源电压为 9V，R1=3Ω，滑动变阻器 R2的变化范围为 0~20Ω，如果电流表采用 0~0.6A 量程，电压表采用 0~3V 量程，为了不使电流表、电压表损坏求滑动变阻器 R2的取值范围。8、如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。⑴、如果开关 S1、S2都断开时，电流表的示数为 0.6A，那么电源电压是多大？⑵、如果开关 S1、S2都闭合时，电流表的示数为 2A，那么 R3的阻值是多大？9、如图示，R1=5Ω，R3=20Ω，它们与 R2串联，接在电压为 U 的电源上，电压表 V1的示数为 10V，V2的示数为 25V，求电源的电压是多少？10、如右图，电源电压为 18V，R2是 0~50Ω 的变阻器，合上 S 后，A表示数为 0.5A，V 表示数为 5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果 A 表的量程是 0~0.6A，V 表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？11、如右图所示的电路中，R1=6Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为 4.5V并保持不变。电流表量程为 0~0.6A，电压表的量程为 0~3V。求：(1)为保护电表，则滑动变阻器的变化范围为多少？(2)当滑动变阻器 R2为 8Ω 时，电流表、电压表的示数分别为多少？
