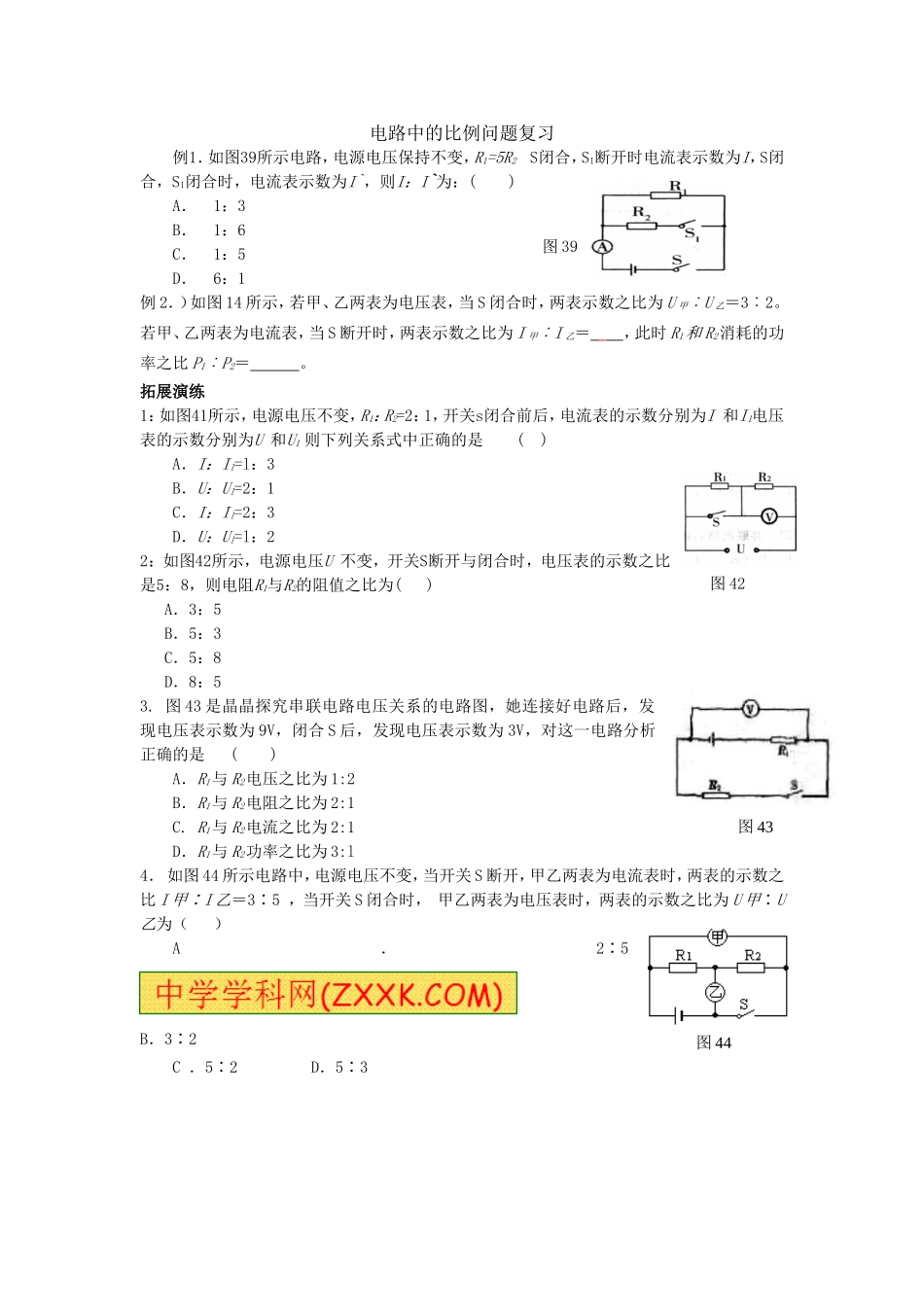

图 42图 43图 44图 39电路中的比例问题复习例1.如图39所示电路,电源电压保持不变,R1=5R2 S闭合,S1断开时电流表示数为I,S闭合,S1闭合时,电流表示数为I`,则I:I`为:( )A. 1:3 B. 1:6 C. 1:5 D. 6:1例 2.)如图 14 所示,若甲、乙两表为电压表,当 S 闭合时,两表示数之比为 U 甲︰U 乙=3︰2。若甲、乙两表为电流表,当 S 断开时,两表示数之比为 I 甲︰I 乙= ,此时 R1和 R2消耗的功率之比 P1︰P2= 。 拓展演练1:如图41所示,电源电压不变,R1:R2=2:1,开关s闭合前后,电流表的示数分别为I 和I1电压表的示数分别为U 和U1 则下列关系式中正确的是 ( ) A.I:Il=l:3 B.U:Ul=2:1C.I:Il=2:3 D.U:Ul=l:22:如图42所示,电源电压U 不变,开关S断开与闭合时,电压表的示数之比是5:8,则电阻R1与R2的阻值之比为( )A.3:5 B.5:3 C.5:8 D.8:53. 图 43 是晶晶探究串联电路电压关系的电路图,她连接好电路后,发现电压表示数为 9V,闭合 S 后,发现电压表示数为 3V,对这一电路分析正确的是 ( ) A.R1与 R2电压之比为 1:2 B.R1与 R2电阻之比为 2:1 C. R1与 R2电流之比为 2:1 D.R1与 R2功率之比为 3:l4. 如图 44 所示电路中,电源电压不变,当开关 S 断开,甲乙两表为电流表时,两表的示数之比 I 甲∶I 乙=3∶5 ,当开关 S 闭合时, 甲乙两表为电压表时,两表的示数之比为 U 甲∶U乙为( )A.2∶5 B.3∶2 C .5∶2 D.5∶3[ 来源 : 学| 科| 网 ]
