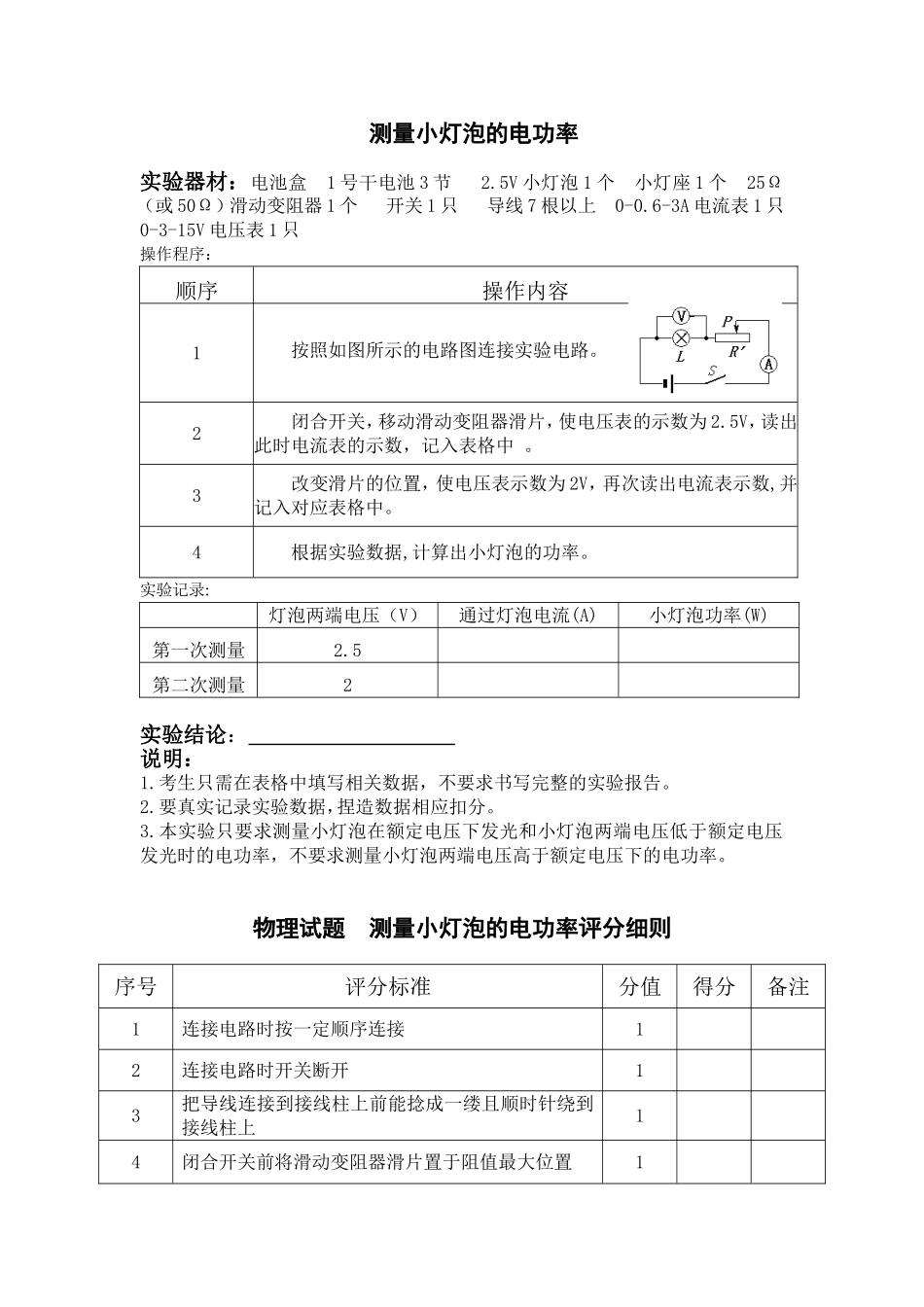

测量小灯泡的电功率1_第1页
1/2
测量小灯泡的电功率1_第2页
2/2
测量小灯泡的电功率实验器材:电池盒 1 号干电池 3 节 2.5V 小灯泡 1 个 小灯座 1 个 25Ω(或 50Ω)滑动变阻器 1 个 开关 1 只 导线 7 根以上 0-0.6-3A 电流表 1 只 0-3-15V 电压表 1 只 操作程序:顺序操作内容1按照如图所示的电路图连接实验电路。2闭合开关,移动滑动变阻器滑片,使电压表的示数为 2.5V,读出此时电流表的示数,记入表格中 。3改变滑片的位置,使电压表示数为 2V,再次读出电流表示数,并记入对应表格中。4根据实验数据,计算出小灯泡的功率。实验记录: 灯泡两端电压(V)通过灯泡电流(A)小灯泡功率(W)第一次测量2.5第二次测量2实验结论: 说明:1.考生只需在表格中填写相关数据,不要求书写完整的实验报告。2.要真实记录实验数据,捏造数据相应扣分。3.本实验只要求测量小灯泡在额定电压下发光和小灯泡两端电压低于额定电压发光时的电功率,不要求测量小灯泡两端电压高于额定电压下的电功率。物理试题 测量小灯泡的电功率评分细则序号评分标准分值得分备注1连接电路时按一定顺序连接12连接电路时开关断开13把导线连接到接线柱上前能捻成一缕且顺时针绕到接线柱上14闭合开关前将滑动变阻器滑片置于阻值最大位置15电压表连接正确16电流表连接正确17滑动变阻器连接正确(一上一下)18调整滑动变阻器滑片使电压表示数为规定值19读出相应的电流表示数并记录110整理器材、将器材恢复到实验前位置,或放整齐1得分合计说明: 1.电压表连接正确主要包括与灯泡并联、正负接线柱正确。2.电流表连接正确主要包括与灯泡串联、正负接线柱正确。3.发现问题能及时纠正不扣分。4.接线柱上有两垫圈时,若导线接在两垫圈之间,不按顺时针方向绕也不扣分。实验总得分 学生签字 监考教师签字
