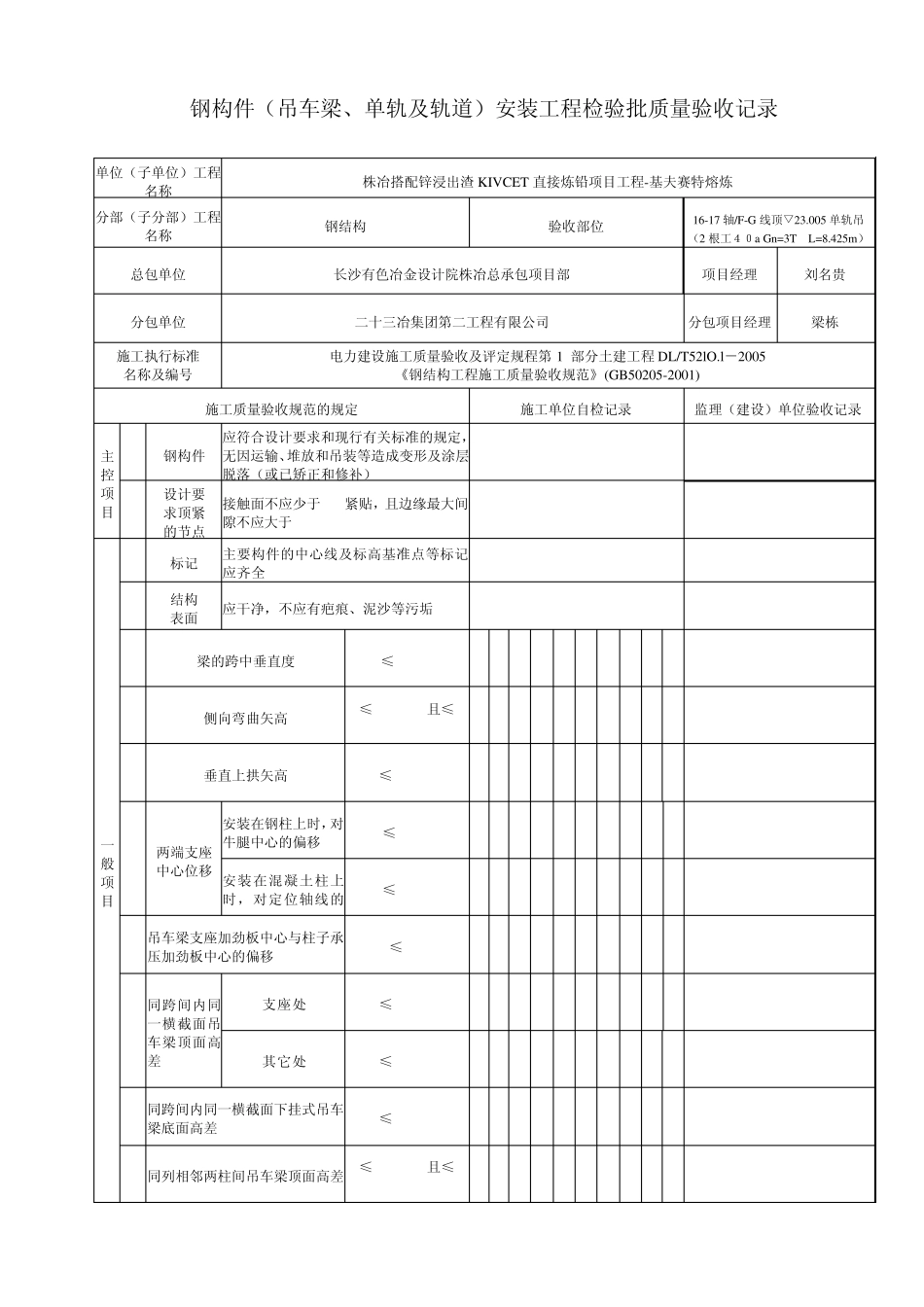

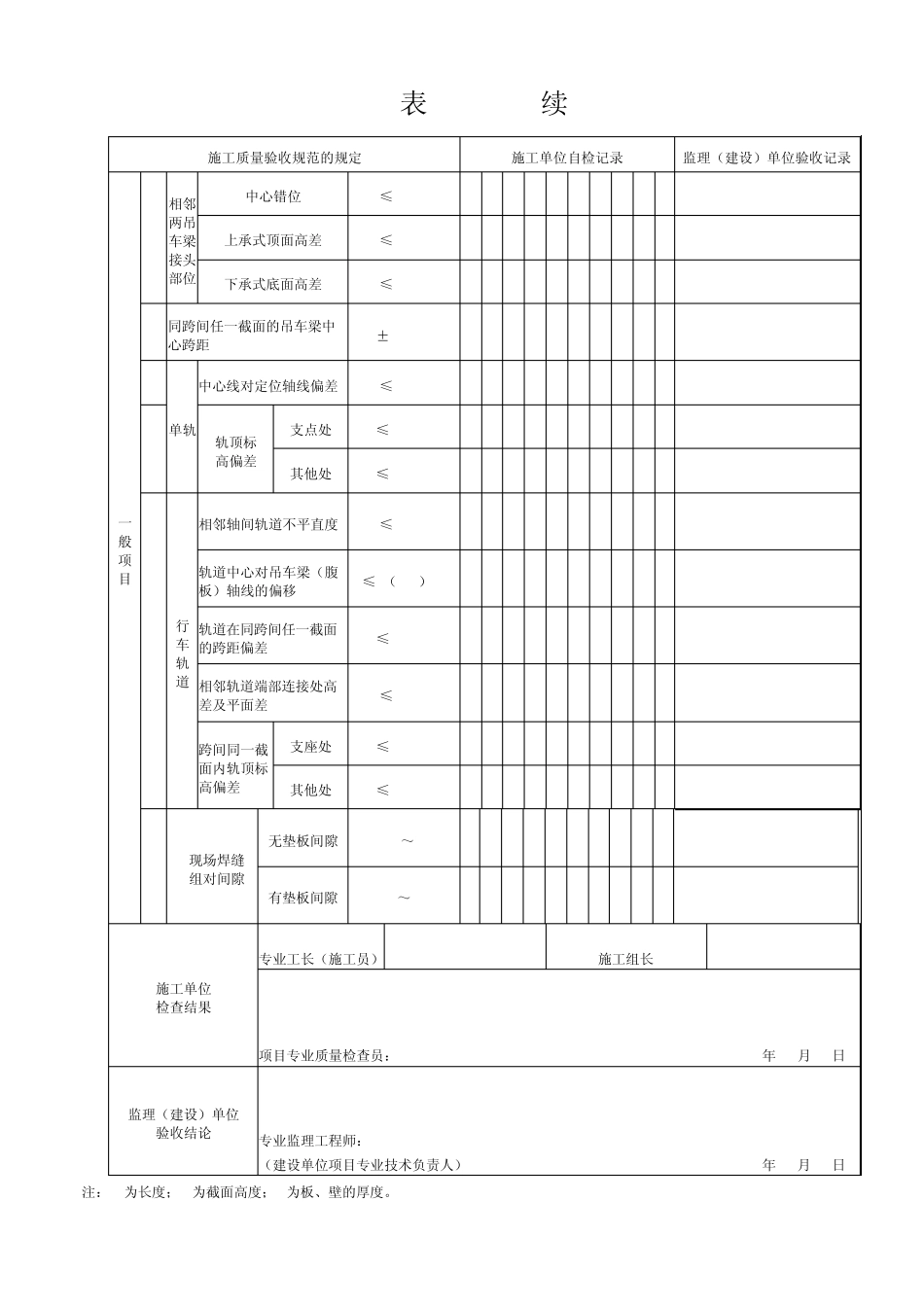

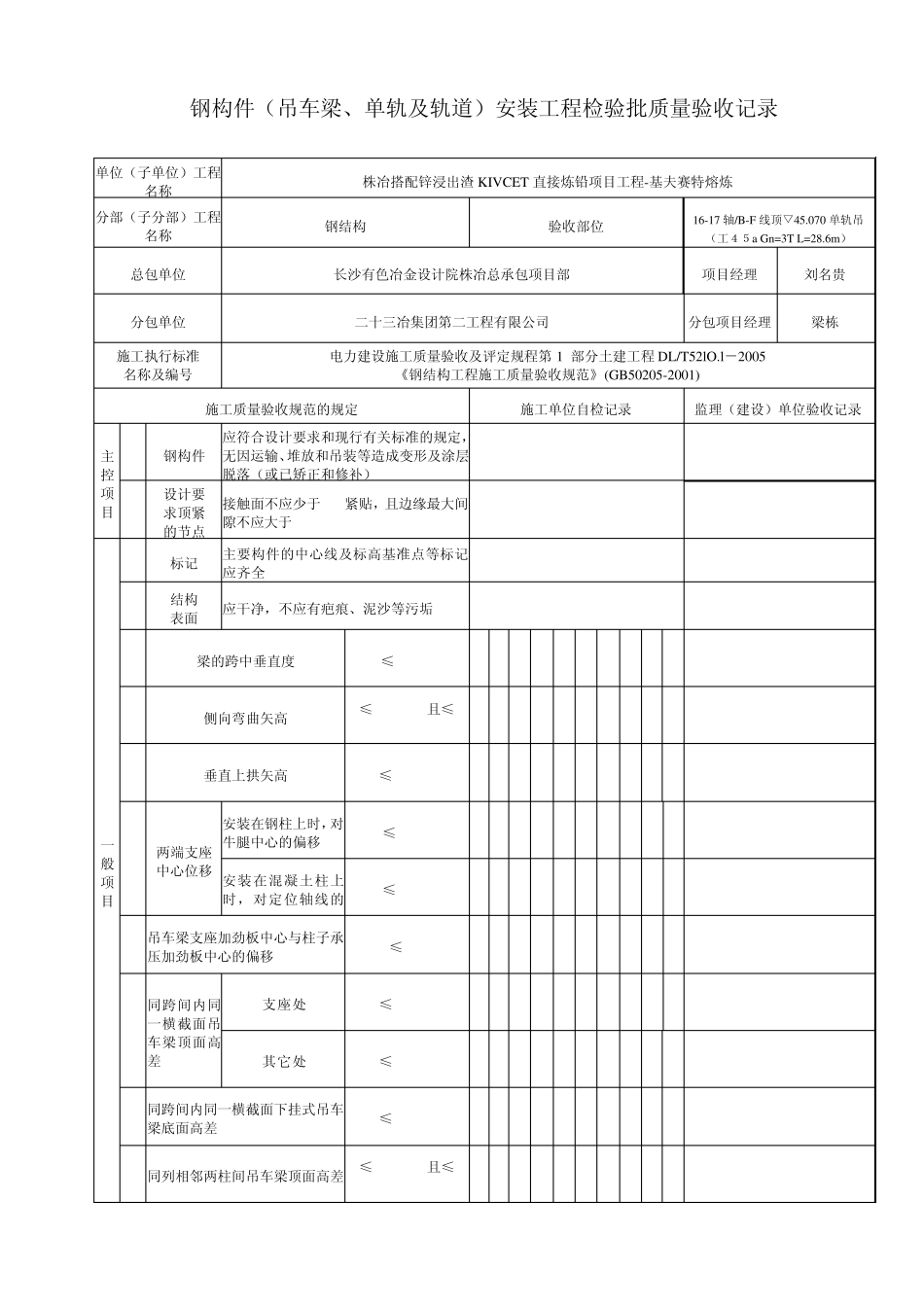

钢构件（吊车梁、单轨及轨道）安装工程检验批质量验收记录 单位（子单位）工程名称 株冶搭配锌浸出渣 KIVCET 直接炼铅项目工程-基夫赛特熔炼 分部（子分部）工程名称 钢结构 验收部位 16-17 轴/B-F 线顶▽45.070 单轨吊 （工４５a Gn=3T L=28.6m） 总包单位 长沙有色冶金设计院株冶总承包项目部 项目经理 刘名贵 分包单位 二十三冶集团第二工程有限公司 分包项目经理 梁栋 施工执行标准 名称及编号 电力建设施工质量验收及评定规程第 1 部分土建工程 DL/T52lO.l－2005 《钢结构工程施工质量验收规范》(GB50205-2001) 施工质量验收规范的规定 施工单位自检记录 监理（建设）单位验收记录 主 控 项 目 1 钢构件 应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形及涂层脱落（或已矫正和修补） 2 设计要 求顶紧 的节点 接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm 一 般 项 目 1 标记 主要构件的中心线及标高基准点等标记应齐全 2 结构 表面 应干净，不应有疤痕、泥沙等污垢 3 梁的跨中垂直度 ≤h1/500 4 侧向弯曲矢高 ≤h2/1500,且≤10.0mm 5 垂直上拱矢高 ≤10.0mm 6 两端支座 中心位移 安装在钢柱上时，对牛腿中心的偏移 ≤5.0mm 安装在混凝土柱上时，对定位轴线的 ≤5.0mm 7 吊车梁支座加劲板中心与柱子承压加劲板中心的偏移 ≤t/2 8 同跨间内同一横截面吊车梁顶面高差 支座处 ≤10.0mm 其它处 ≤15.0mm 9 同跨间内同一横截面下挂式吊车梁底面高差 ≤10.0mm 10 同列相邻两柱间吊车梁顶面高差 ≤L2/1500,且≤10.0mm 表5.11.17续 施工质量验收规范的规定 施工单位自检记录 监理（建设）单位验收记录 一 般 项 目 11 相邻两吊车梁接头部位 中心错位 ≤3.0mm 上承式顶面高差 ≤1.0mm 下承式底面高差 ≤1.0mm 12 同跨间任一截面的吊车梁中心跨距 ±10.0mm 13 单轨 中心线对定位轴线偏差 ≤5.0mm 14 轨顶标 高偏差 支点处 ≤10.0mm 其他处 ≤15.0mm 15 行 车 轨 道 相邻轴间轨道不平直度 ≤3.0mm 轨道中心对吊车梁（腹板）轴线的偏移 ≤5（t/2）mm 轨道在同跨间任一截面的跨距偏差 ≤10.0mm 相邻轨道端部连接处高差及平面差 ≤1.0mm 跨间同一截面内轨顶标高偏差 支座处 ≤10.0mm 其他处 ≤15.0mm 16 现场焊缝 组对间隙 无垫板间隙 +3.0mm～0.0mm 有垫板间隙 +3.0mm～-2....
