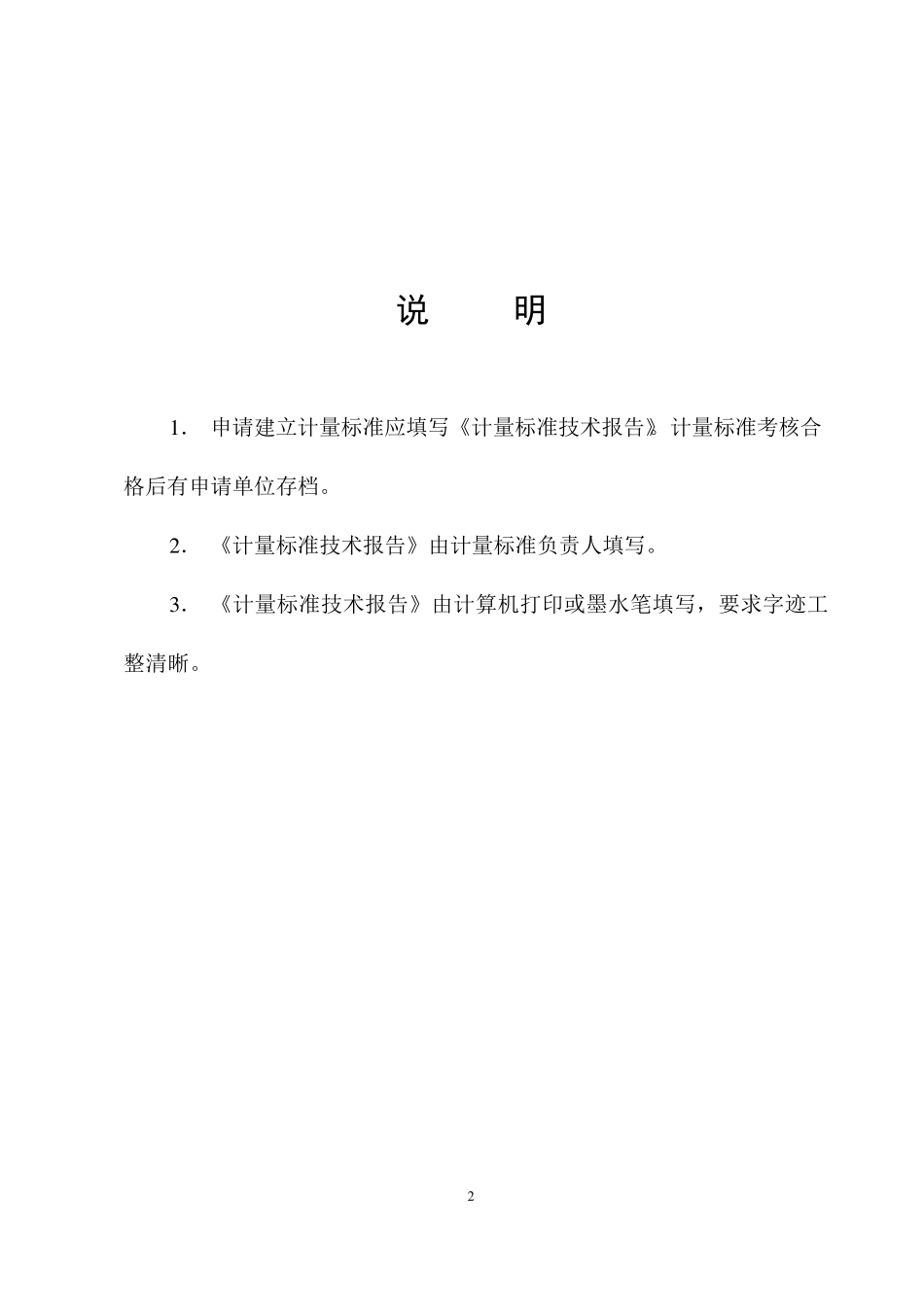

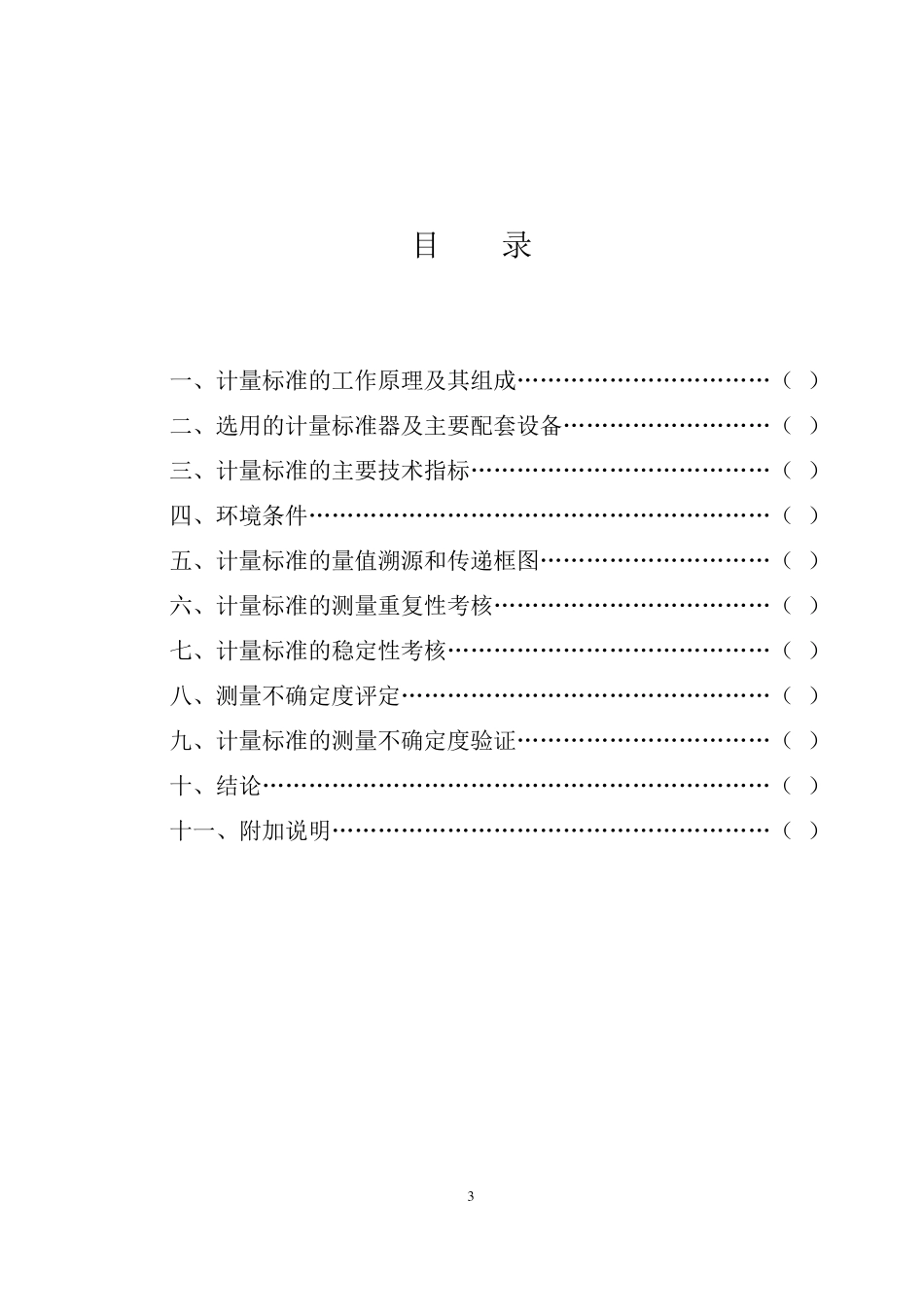

1 计 量 标 准 技 术 报 告 计量标准名称 扭矩扳子检定装置 建立计量标准单位 德州市计量测试所 计量标准负责人 王玉良 筹建起止日期 2 0 1 1 年 6 月 1 6 日 2 说 明 1 ． 申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后有申请单位存档。 2 ． 《计量标准技术报告》由计量标准负责人填写。 3 ． 《计量标准技术报告》由计算机打印或墨水笔填写，要求字迹工整清晰。 3 目 录 一、计量标准的工作原理及其组成……………………………（ ） 二、选用的计量标准器及主要配套设备………………………（ ） 三、计量标准的主要技术指标…………………………………（ ） 四、环境条件……………………………………………………（ ） 五、计量标准的量值溯源和传递框图…………………………（ ） 六、计量标准的测量重复性考核………………………………（ ） 七、计量标准的稳定性考核……………………………………（ ） 八、测量不确定度评定…………………………………………（ ） 九、计量标准的测量不确定度验证……………………………（ ） 十、结论…………………………………………………………（ ） 十一、附加说明…………………………………………………（ ） 4 一、计量标准的工作原理及其组成 该计量标准采用精度为 1 .0 级扭矩传感器，不同型号的扭矩传感器通过与标准负荷测量仪上不同通道联结显示不同量程的扭力值。扭矩传感器固定于机架上，组成完整的标准装置。检定时，按扭矩板子额定扭矩值正确选择标准装置的量程，将扭矩扳手正确安装在标准装置上，通过转动手柄，使滑块移动，通过加力杆按选定的检定点逐级平稳地施加扭矩值。在扭力扳手示值达到检定点时，读出标准负荷测量仪上显示的标准扭力值。 该计量标准由扭矩传感器、标准负荷测量仪、机架构成。 5 二、选用的计量标准器及主要配置设备 计量标准器 名称 型号 测量范围 不确定度或 准确度等级或最大允许误差 制造厂及 出厂编号 检定证书号 扭矩测量仪 LC-11/1000N·m (100-1000) N·m 1.0 级 莆田市鸿飞传感器有限公司 115217 F01-20110646 扭矩测量仪 LC-11/300N·m (30-300) N·m 1.0 级 莆田市鸿飞传感器有限公司 115130 F01-20110647 扭矩测量仪 LC-11/2000N·m (200-2000) N·m 1.0 级 莆田市鸿飞传感器有限公司 115305 F01-20110648 主要配...
