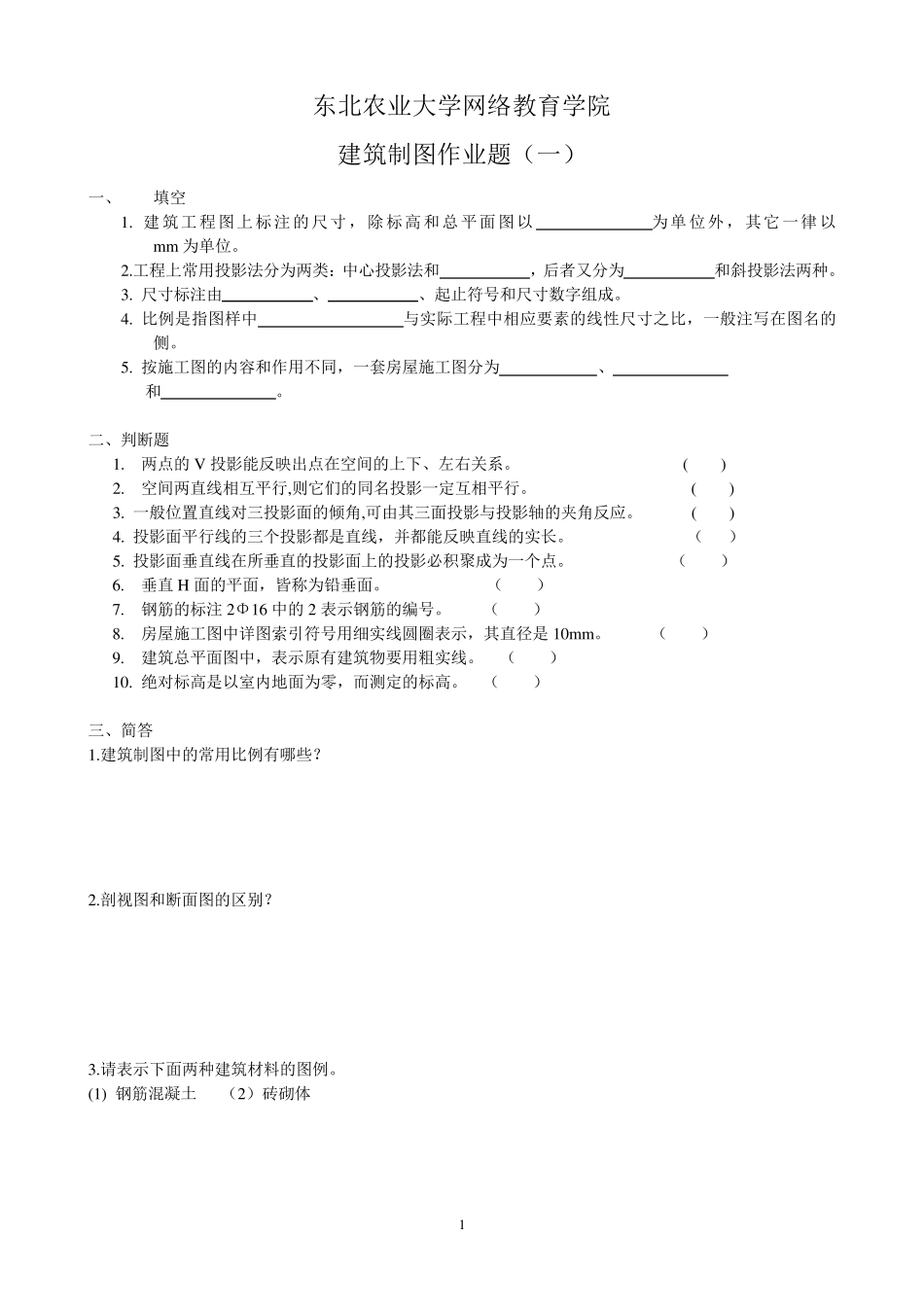

1 东 北 农 业 大 学 网 络 教 育 学 院 建 筑 制 图 作 业 题 （ 一 ） 一 、 填 空 1. 建 筑 工 程 图 上 标 注 的 尺 寸 ， 除 标 高 和 总 平 面 图 以 为 单 位 外 ， 其 它 一 律 以 mm 为 单 位 。 2.工 程 上 常 用 投 影 法 分 为 两 类 ： 中 心 投 影 法 和 ， 后 者 又 分 为 和 斜 投 影 法 两 种 。 3. 尺 寸 标 注 由 、 、 起 止 符 号 和 尺 寸 数 字 组 成 。 4. 比 例 是 指 图 样 中 与 实 际 工 程 中 相 应 要 素 的 线 性 尺 寸 之 比 ， 一 般 注 写 在 图 名 的 侧 。 5. 按 施 工 图 的 内 容 和 作 用 不 同 ， 一 套 房 屋 施 工 图 分 为 、 和 。 二 、 判 断 题 1. 两 点 的 V 投 影 能 反 映 出 点 在 空 间 的 上 下 、 左 右 关 系 。 ( ) 2. 空 间 两 直 线 相 互 平 行 ,则 它 们 的 同 名 投 影 一 定 互 相 平 行 。 ( ) 3. 一 般 位 置 直 线 对 三 投 影 面 的 倾 角 ,可 由 其 三 面 投 影 与 投 影 轴 的 夹角 反 应 。 ( ) 4. 投 影 面 平 行 线 的 三 个投 影 都是 直 线 ， 并都能 反 映 直 线 的 实 长。 （ ） 5. 投 影 面 垂直 线 在 所垂直 的 投 影 面 上 的 投 影 必积聚成 为 一 个点 。 （ ） 6. 垂直 H 面 的 平 面 ， 皆称为 铅垂面 。 （ ） 7. 钢筋的 标 注 2Φ16 中 的 2 表示钢筋的 编号 。 （ ） 8. 房 屋 施 工 图 中 详图 索引符 号 用 细实 线 圆圈表示， 其 直 径是 10mm。 （ ） 9. 建 筑 总 平 面 图 中 ， 表示原有建 筑 物要 用 粗实 线 。 （ ） 10. 绝对 标 高 是 以 室内 地 面 为 零 ， 而 测 定 的 标 高 。 （ ） 三 、 简 答 1.建 筑 制 图 中 的 常 用 比 例 有哪 些 ？ 2.剖 视 图 和 断 面 图 的 区 别 ？ 3.请 表示下 面 两 种 建 筑 材 料 的 图 例 。 (1) 钢筋混 凝 土 （ 2） 砖 砌 体 2 四、根据立体图找投影 五、根据形体的两面投影做出第三面投影。 (a)(b) 六、参照...
