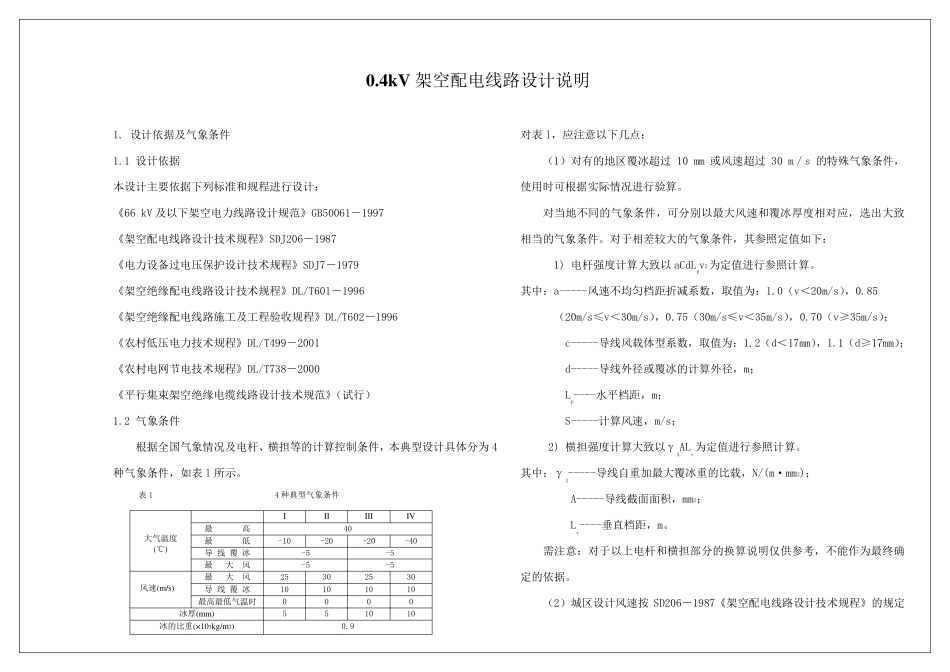

0.4kv架空配电线路设计说明VIP专享VIP免费

1. 设 计 依 据 及 气 象 条 件 1.1 设 计 依 据 本 设 计 主 要 依 据 下 列 标 准 和 规 程 进 行 设 计 ： 《 66 kV 及 以 下 架 空 电 力 线 路 设 计 规 范 》 GB50061－ 1997 《 架 空 配 电 线 路 设 计 技 术 规 程 》 SDJ206－ 1987 《 电 力 设 备 过 电 压 保 护 设 计 技 术 规 程 》 SDJ7－ 1979 《 架 空 绝 缘 配 电 线 路 设 计 技 术 规 程 》 DL/T601－ 1996 《 架 空 绝 缘 配 电 线 路 施 工 及 工 程 验 收 规 程 》 DL/T602－ 1996 《 农 村 低 压 电 力 技 术 规 程 》 DL/T499－ 2001 《 农 村 电 网 节 电 技 术 规 程 》 DL/T738－ 2000 《 平 行 集 束 架 空 绝 缘 电 缆 线 路 设 计 技 术 规 范 》（ 试 行 ） 1.2 气 象 条 件 根 据 全 国 气 象 情 况 及 电 杆 、 横 担 等 的 计 算 控 制 条 件 ， 本 典 型 设 计 具 体 分 为 4种 气 象 条 件 ， 如 表 l 所 示 。 表 1 4 种 典 型 气 象 条 件 对 表 l， 应 注 意 以 下 几 点 ： （ 1） 对 有 的 地 区 覆 冰 超 过 10 mm 或 风 速 超 过 30 m／ s 的 特 殊 气 象 条 件 ，使 用 时 可 根 据 实 际 情 况 进 行 验 算 。 对 当 地 不 同 的 气 象 条 件 ， 可 分 别 以 最 大 风 速 和 覆 冰 厚 度 相 对 应 ， 选 出 大 致相 当 的 气 象 条 件 。 对 于 相 差 较 大 的 气 象 条 件 ， 其 参 照 定值如 下 ： 1) 电 杆 强度 计 算 大 致 以 aCdLPv2为 定值进 行 参 照 计 算 。 其 中： a-----风 速 不 均匀档距折减系数， 取值为 ： 1.0（ v＜20m/s）， 0.85 （ 20m/s≤v＜30m/s）， 0.75（ 30m/s≤v＜35m/s）， 0.70（ v≥35m/s）； c-----导线 风 载体 型 系数， 取值为 ： 1.2（ d＜17mm）， 1.1（ d≥17mm）； d-----导线 外径或 覆 冰 的 计 算 外径， m； LP----水平 档距， m； S-----计 算 风 速 ， m/s； 2) 横 担 强度 计 算 大 致 以 γ3ALv为 定值进 行 参 照 计 算 。 其 中： γ3...
