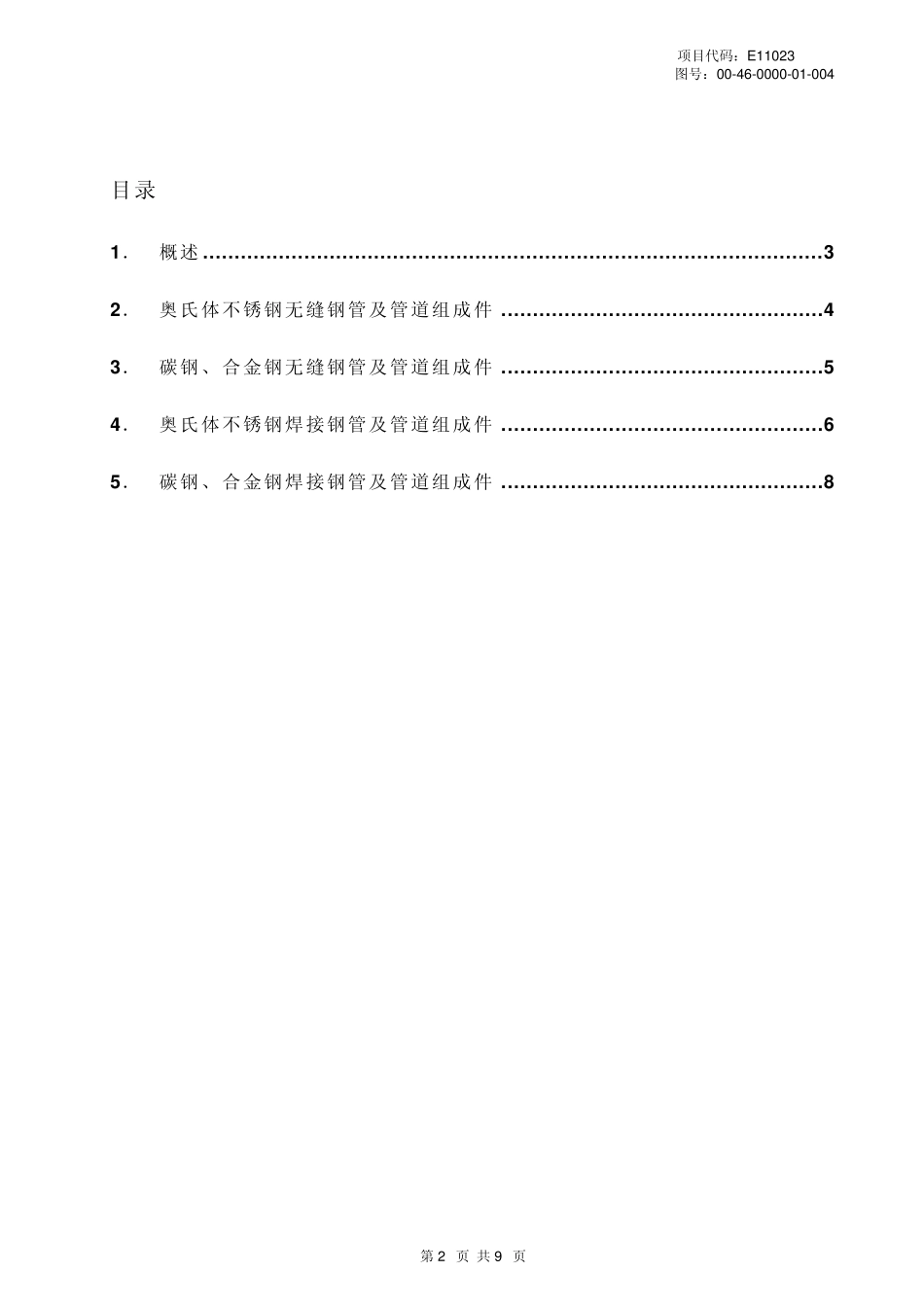

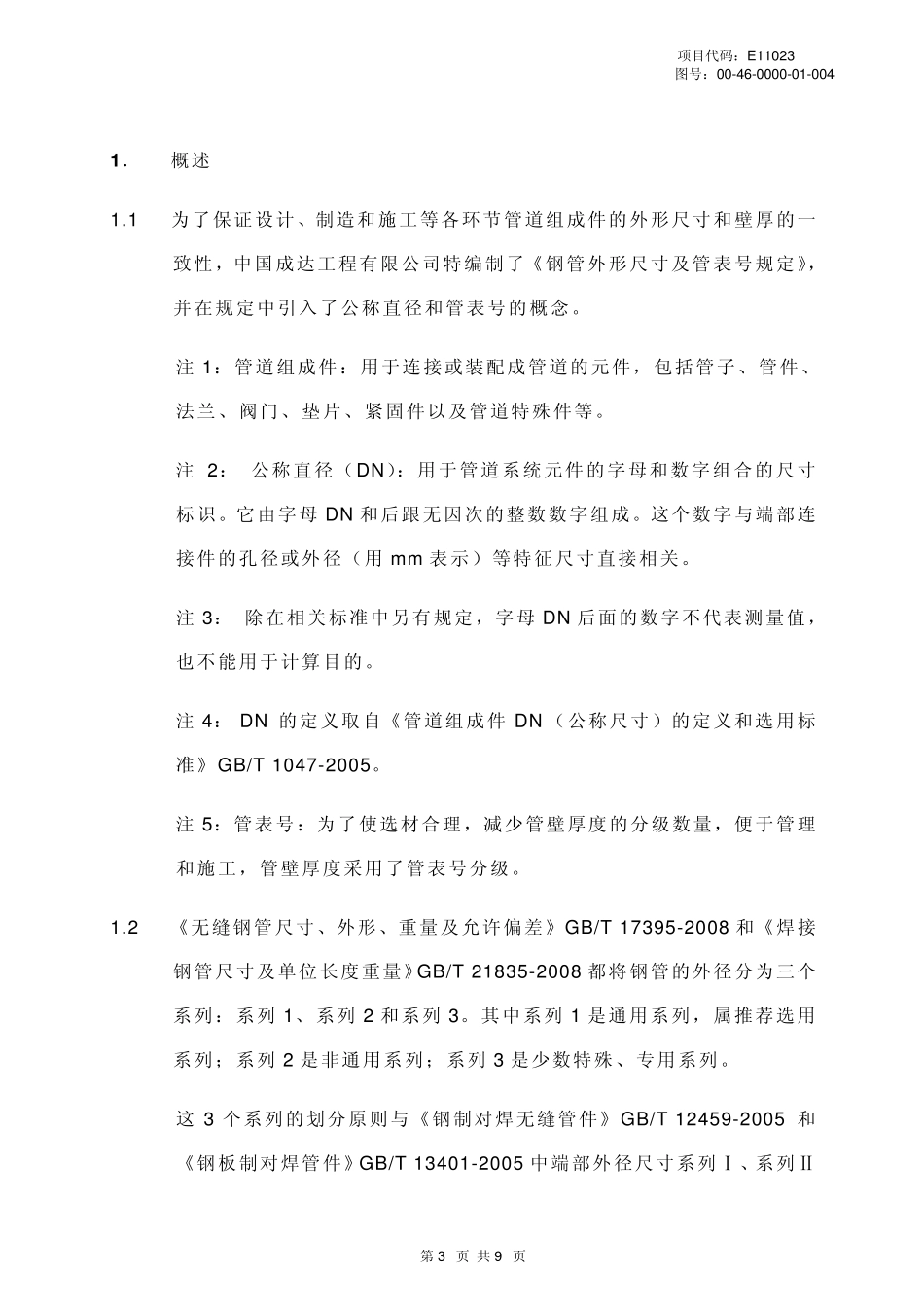

项目代码：E11023 图号：00-46-0000-01-004 第 2 页 共 9 页 目录1 ． 概述.................................................................................................. 3 2 ． 奥氏体不锈钢无缝钢管及管道组成件 ................................................... 4 3 ． 碳钢、合金钢无缝钢管及管道组成件 ................................................... 5 4 ． 奥氏体不锈钢焊接钢管及管道组成件 ................................................... 6 5 ． 碳钢、合金钢焊接钢管及管道组成件 ................................................... 8 项目代码：E11023 图号：00-46-0000-01-004 第 3 页 共 9 页 1 ． 概述 1.1 为了保证设计、制造和施工等各环节管道组成件的外形尺寸和壁厚的一致性，中国成达工程有限公司特编制了《钢管外形尺寸及管表号规定》，并在规定中引入了公称直径和管表号的概念。 注 1：管道组成件：用于连接或装配成管道的元件，包括管子、管件、法兰、阀门、垫片、紧固件以及管道特殊件等。 注 2： 公称直径（DN）：用于管道系统元件的字母和数字组合的尺寸标识。它由字母 DN 和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（用 m m 表示）等特征尺寸直接相关。 注 3： 除在相关标准中另有规定，字母 DN 后面的数字不代表测量值，也不能用于计算目的。 注 4： DN 的定义取自《管道组成件 DN （公称尺寸）的定义和选用标准》GB/T 1047-2005。 注 5：管表号：为了使选材合理，减少管壁厚度的分级数量，便于管理和施工，管壁厚度采用了管表号分级。 1.2 《无缝钢管尺寸、外形、重量及允许偏差》GB/T 17395-2008 和《焊接钢管尺寸及单位长度重量》GB/T 21835-2008 都将钢管的外径分为三个系列：系列1、系列2 和系列3。其中系列1 是通用系列，属推荐选用系列；系列2 是非通用系列；系列3 是少数特殊、专用系列。 这 3 个系列的划分原则与《钢制对焊无缝管件》GB/T 12459-2005 和《钢板制对焊管件》GB/T 13401-2005 中端部外径尺寸系列Ⅰ、系列Ⅱ项目代码：E11023 图号：00-46-0000-01-004 第 4 页 共 9 页 又不完全等同，为了保证管道组成件外径系列的一致性，本规定将钢管的外径分为系列Ⅰ和系列Ⅱ。 管子外径系列应在设计文件中规定，其表示方法为：“00-46-0000-01-004（...
