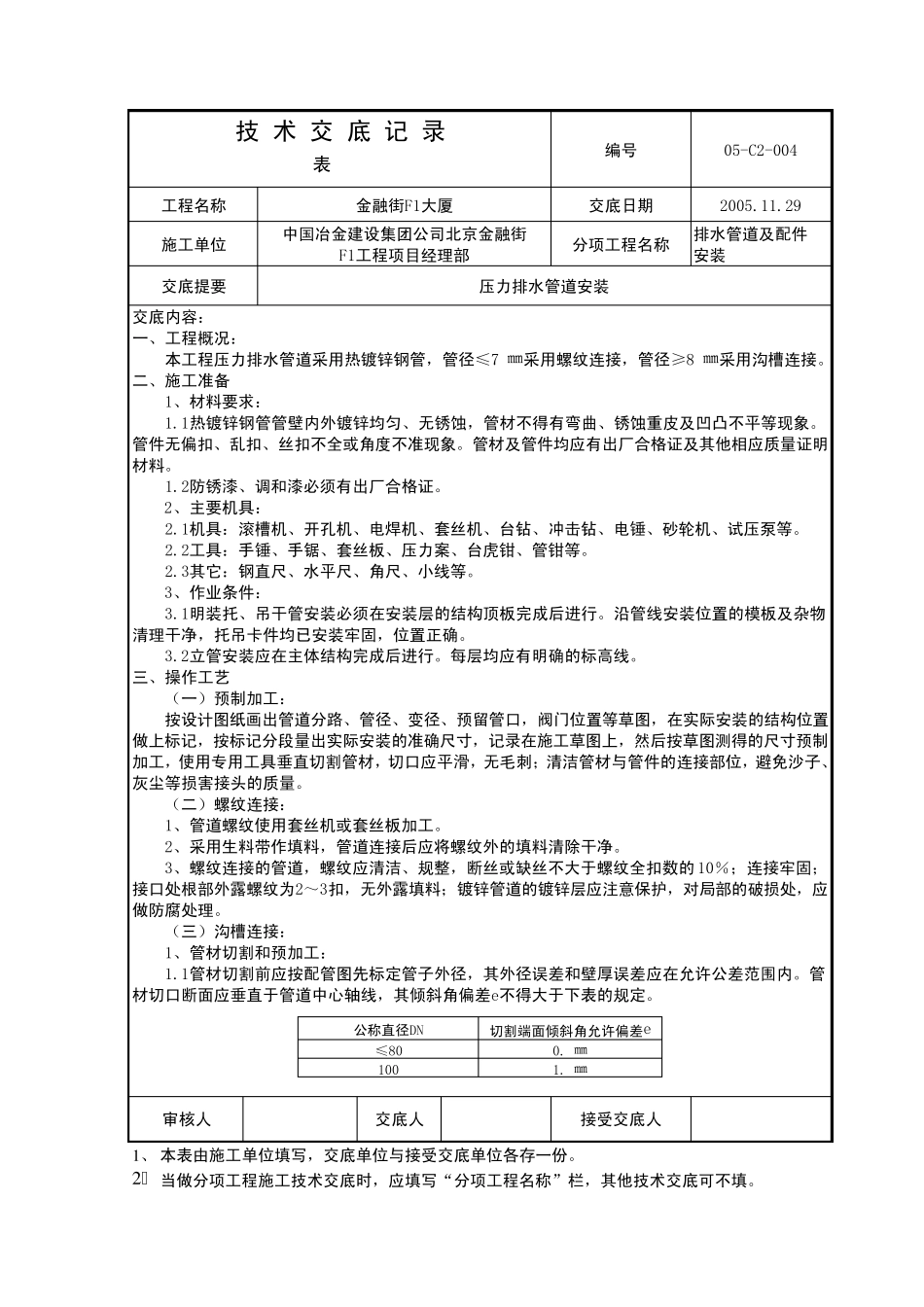

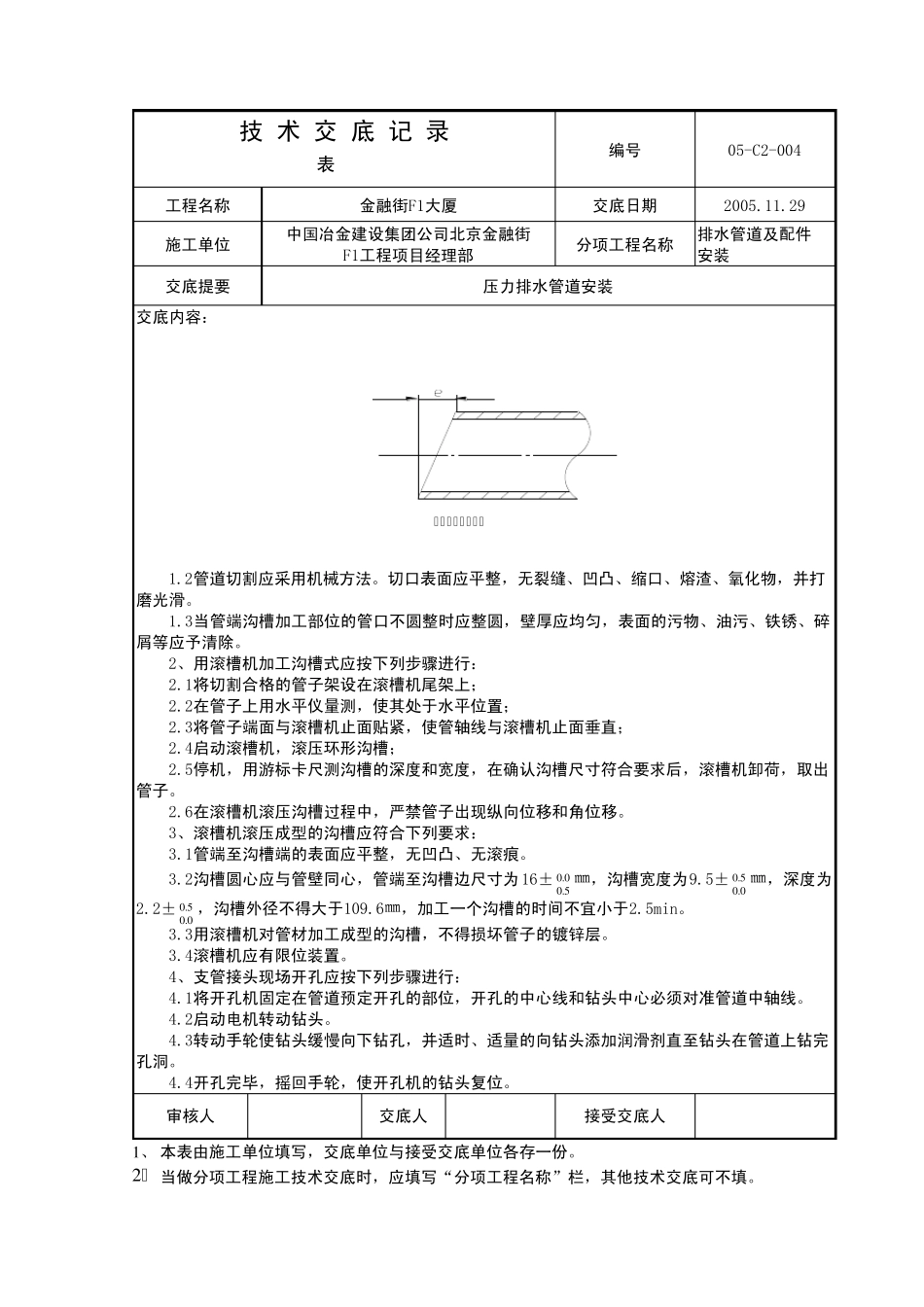

技 术 交 底 记 录 表C2-1 编号 05-C2-004 工程名称 金融街F1大厦 交底日期 2005.11.29 施工单位 中国冶金建设集团公司北京金融街 F1工程项目经理部 分项工程名称 排水管道及配件 安装 交底提要 压力排水管道安装 交底内容： 一、工程概况： 本工程压力排水管道采用热镀锌钢管，管径≤70㎜采用螺纹连接，管径≥80㎜采用沟槽连接。 二、施工准备 1、材料要求： 1.1热镀锌钢管管壁内外镀锌均匀、无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。管件无偏扣、乱扣、丝扣不全或角度不准现象。管材及管件均应有出厂合格证及其他相应质量证明材料。 1.2防锈漆、调和漆必须有出厂合格证。 2、主要机具： 2.1机具：滚槽机、开孔机、电焊机、套丝机、台钻、冲击钻、电锤、砂轮机、试压泵等。 2.2工具：手锤、手锯、套丝板、压力案、台虎钳、管钳等。 2.3其它：钢直尺、水平尺、角尺、小线等。 3、作业条件： 3.1明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 3.2立管安装应在主体结构完成后进行。每层均应有明确的标高线。 三、操作工艺 （一）预制加工： 按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。 （二）螺纹连接： 1、管道螺纹使用套丝机或套丝板加工。 2、采用生料带作填料，管道连接后应将螺纹外的填料清除干净。 3、螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10％；连接牢固；接口处根部外露螺纹为2～3扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。 （三）沟槽连接： 1、管材切割和预加工： 1.1管材切割前应按配管图先标定管子外径，其外径误差和壁厚误差应在允许公差范围内。管材切口断面应垂直于管道中心轴线，其倾斜角偏差e不得大于下表的规定。 公称直径DN 切割端面倾斜角允许偏差e ≤80 0.8㎜ 100 1.2㎜ 审核人 交底人 接受交底人 1 、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2 、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 技...
