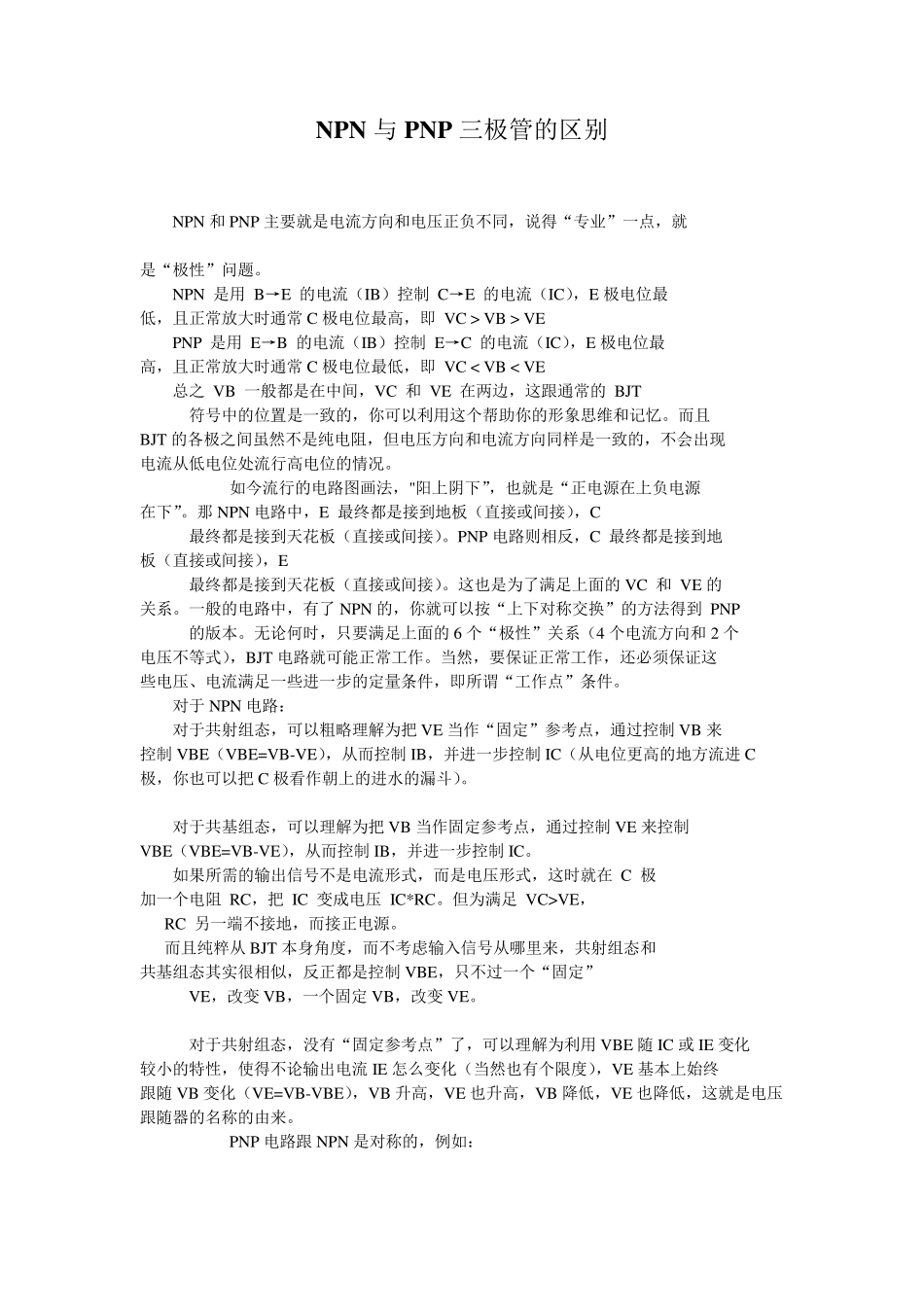

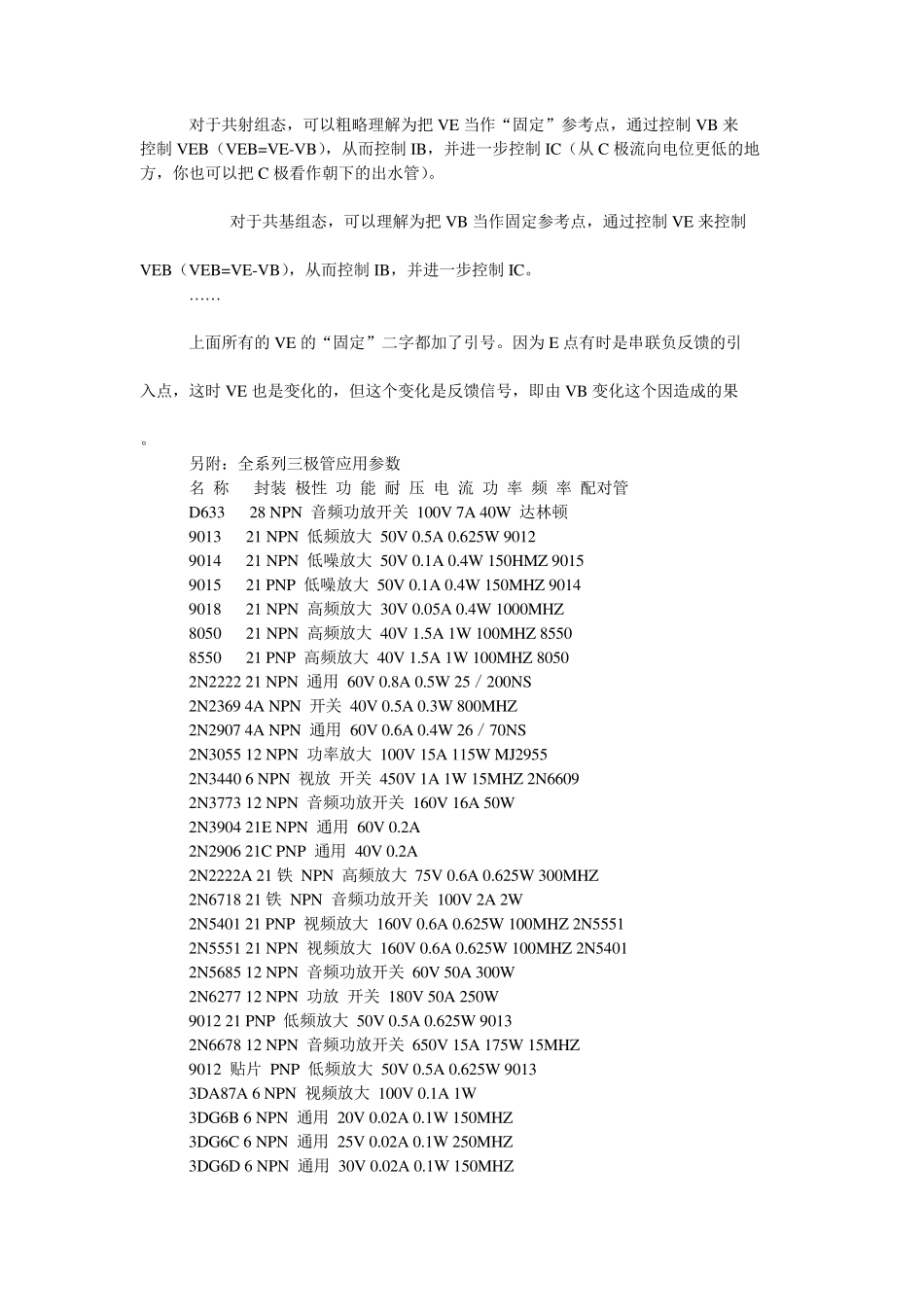

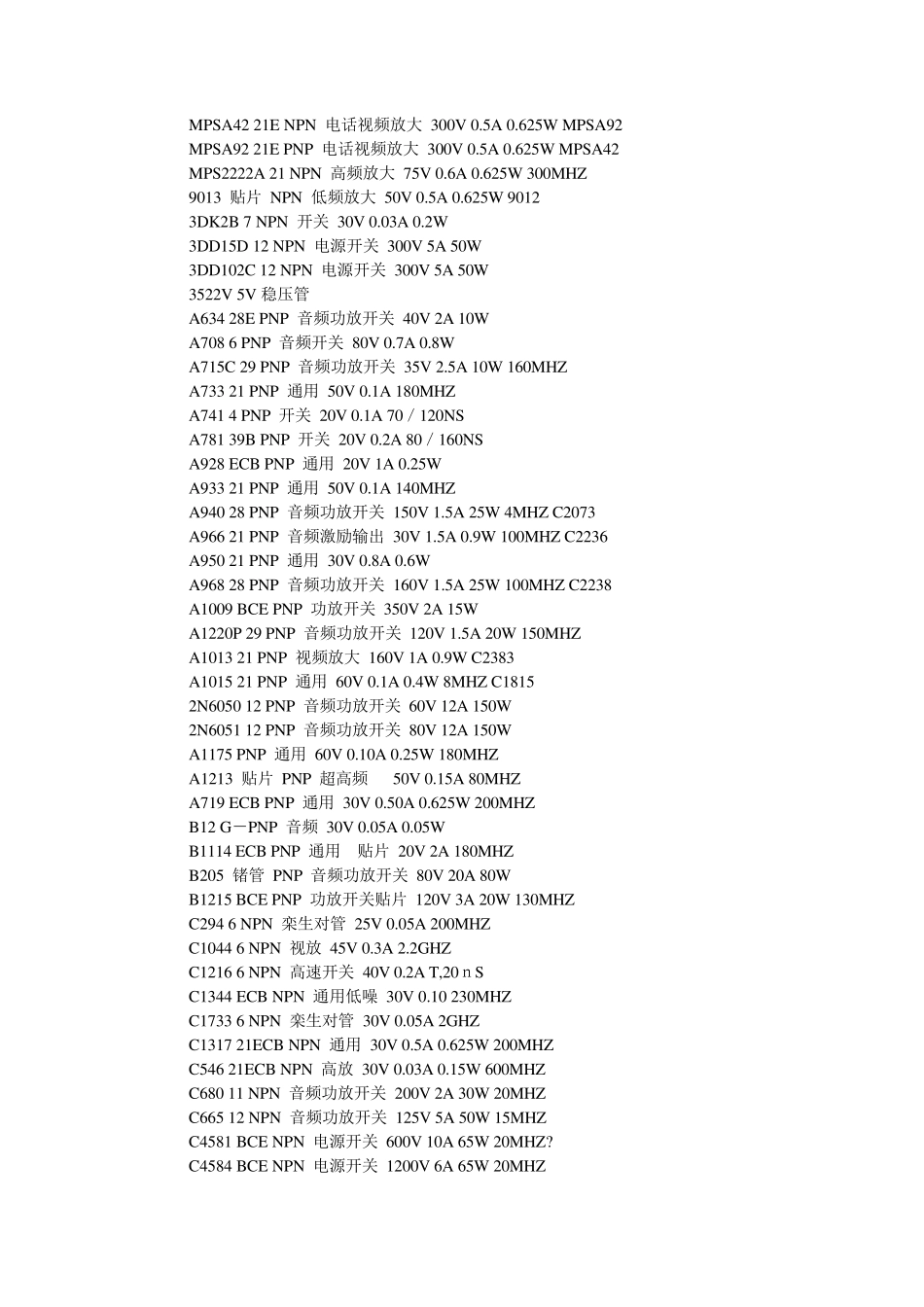

NPN 与PNP三极管的区别 NPN 和PNP 主要就是电流方向和电压正负不同，说得“专业”一点，就 是“极性”问题。 NPN 是用 B→E 的电流（IB）控制 C→E 的电流（IC），E 极电位最 低，且正常放大时通常 C 极电位最高，即 VC > VB > VE PNP 是用 E→B 的电流（IB）控制 E→C 的电流（IC），E 极电位最 高，且正常放大时通常 C 极电位最低，即 VC < VB < VE 总之 VB 一般都是在中间，VC 和 VE 在两边，这跟通常的 BJT 符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。而且 BJT 的各极之间虽然不是纯电阻，但电压方向和电流方向同样是一致的，不会出现 电流从低电位处流行高电位的情况。 如今流行的电路图画法，"阳上阴下”，也就是“正电源在上负电源 在下”。那 NPN 电路中，E 最终都是接到地板（直接或间接），C 最终都是接到天花板（直接或间接）。PNP 电路则相反，C 最终都是接到地 板（直接或间接），E 最终都是接到天花板（直接或间接）。这也是为了满足上面的VC 和 VE 的 关系。一般的电路中，有了 NPN 的，你就可以按“上下对称交换”的方法得到 PNP 的版本。无论何时，只要满足上面的6 个“极性”关系（4 个电流方向和2 个 电压不等式），BJT 电路就可能正常工作。当然，要保证正常工作，还必须保证这 些电压、电流满足一些进一步的定量条件，即所谓“工作点”条件。 对于 NPN 电路： 对于共射组态，可以粗略理解为把 VE 当作“固定”参考点，通过控制 VB 来 控制 VBE（VBE=VB-VE），从而控制 IB，并进一步控制 IC（从电位更高的地方流进 C 极，你也可以把 C 极看作朝上的进水的漏斗）。 对于共基组态，可以理解为把 VB 当作固定参考点，通过控制 VE 来控制 VBE（VBE=VB-VE），从而控制 IB，并进一步控制 IC。 如果所需的输出信号不是电流形式，而是电压形式，这时就在 C 极 加一个电阻 RC，把 IC 变成电压 IC*RC。但为满足 VC>VE， RC 另一端不接地，而接正电源。 而且纯粹从 BJT 本身角度，而不考虑输入信号从哪里来，共射组态和 共基组态其实很相似，反正都是控制 VBE，只不过一个“固定” VE，改变 VB，一个固定 VB，改变 VE。 对于共射组态，没有“固定参考点”了，可以理解为利用 VBE 随 IC 或 IE 变化 较小的特性，使得不论输出电流IE 怎么变化（当然也有个限度），VE 基本上始终 跟随 V...
