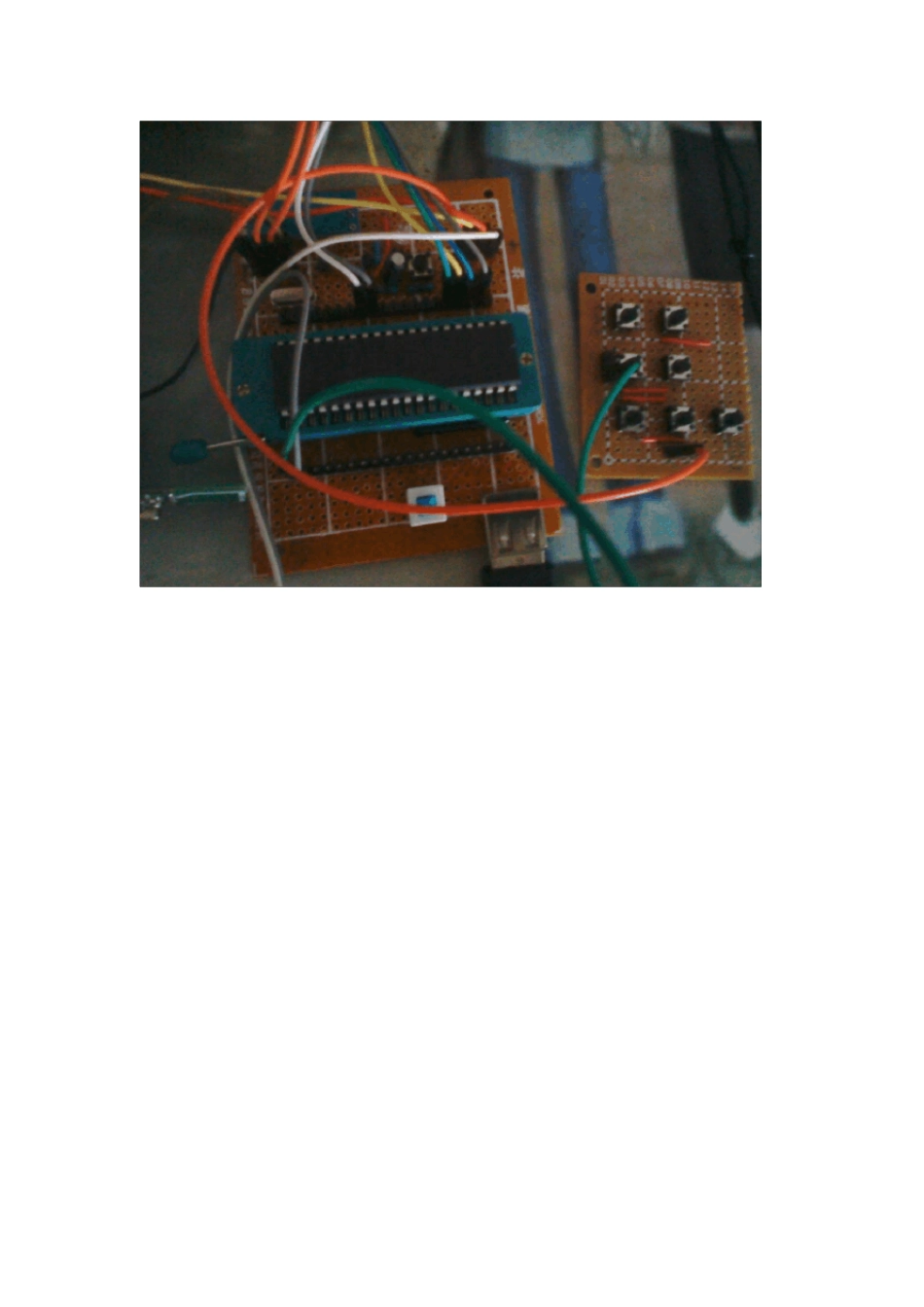

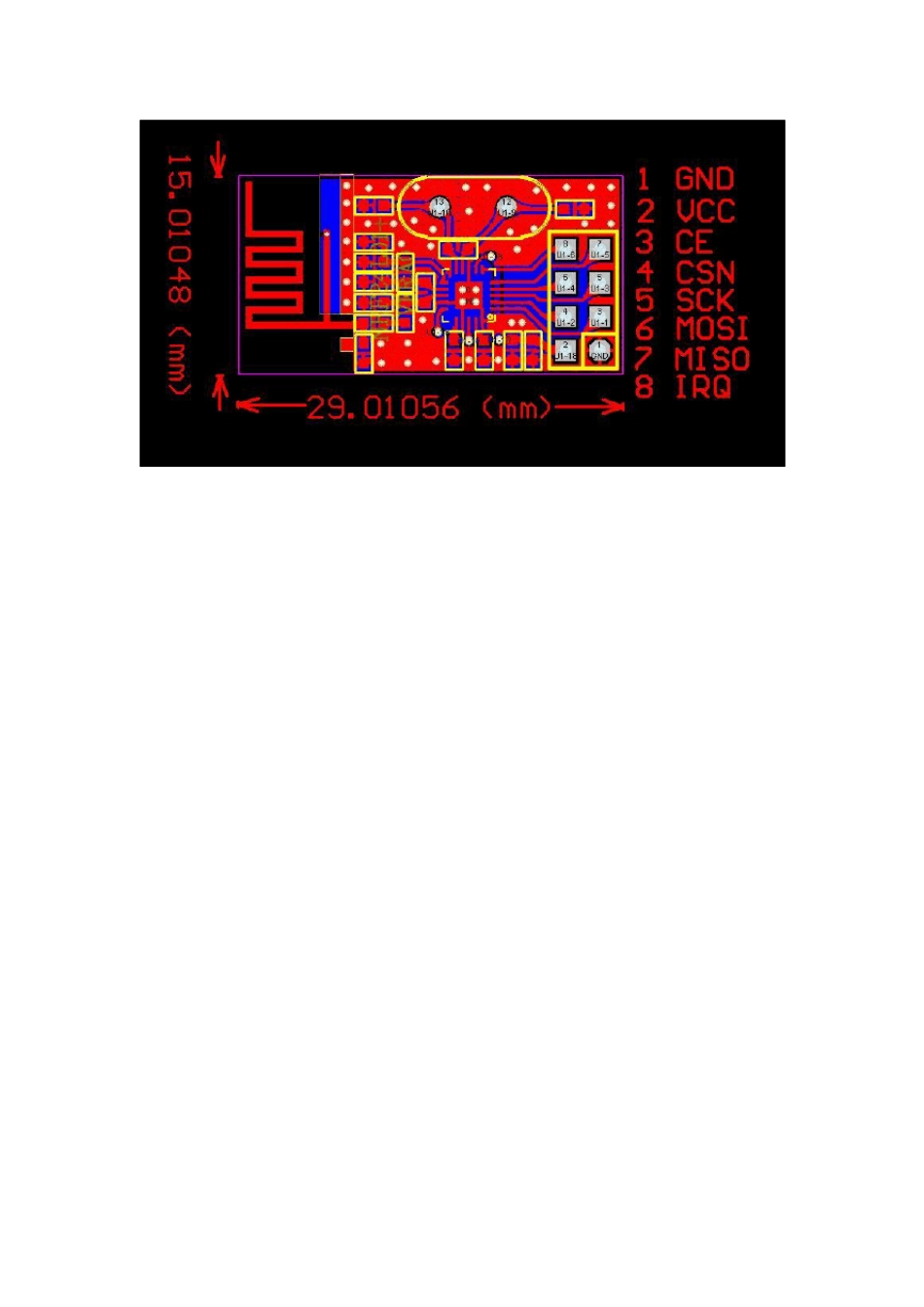

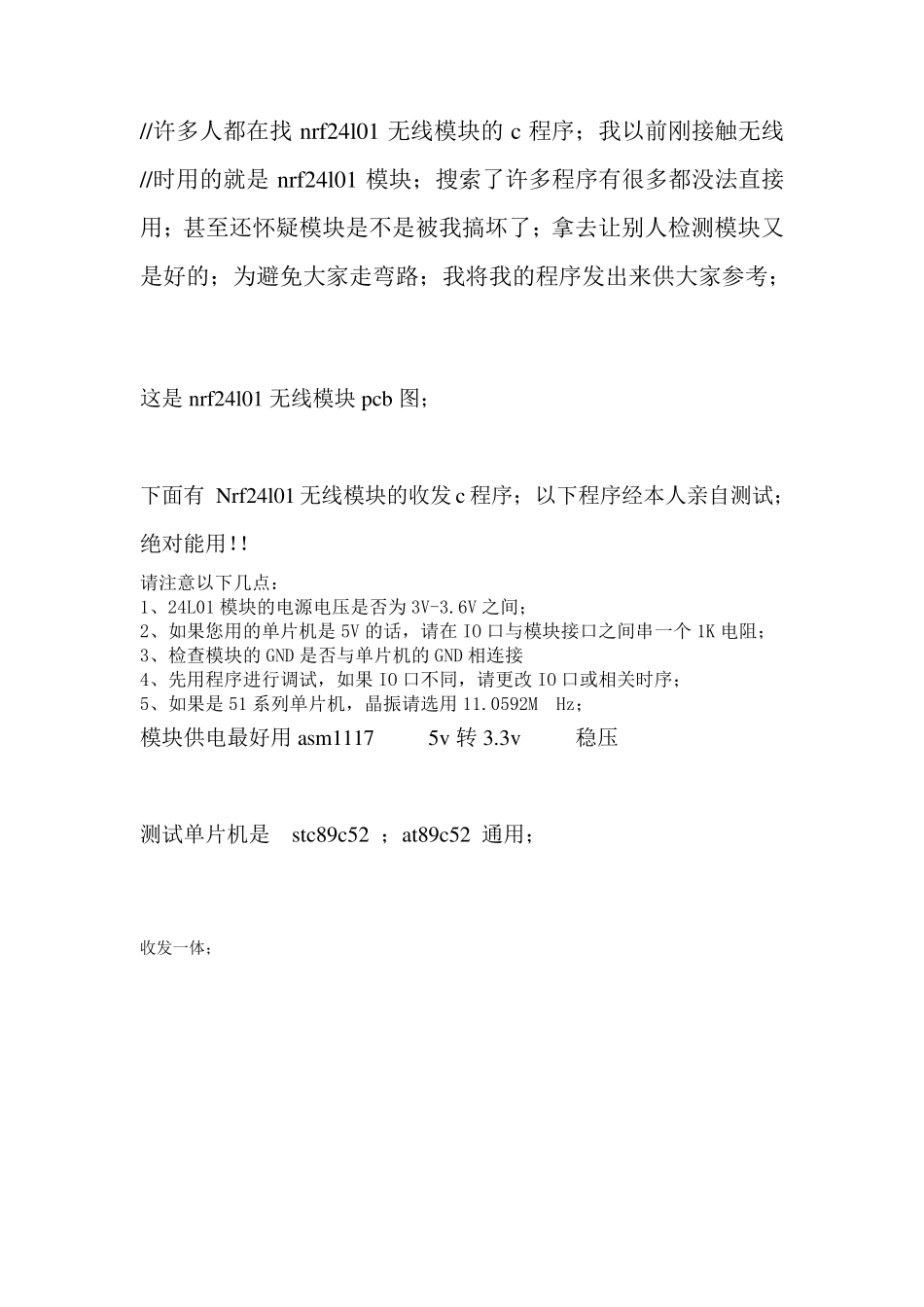

//许多人都在找nrf24l01 无线模块的c 程序；我以前刚接触无线//时用的就是nrf24l01 模块；搜索了许多程序有很多都没法直接用；甚至还怀疑模块是不是被我搞坏了；拿去让别人检测模块又是好的；为避免大家走弯路；我将我的程序发出来供大家参考； 这是nrf24l01 无线模块pcb 图； 下面有 Nrf24l01 无线模块的收发c 程序； 以下程序经本人亲自测试；绝对能用！！ 请注意以下几点： 1、24L01 模块的电源电压是否为3V-3.6V 之间； 2、如果您用的单片机是5V 的话，请在IO 口与模块接口之间串一个 1K 电阻； 3、检查模块的GND 是否与单片机的GND 相连接 4、先用程序进行调试，如果 IO 口不同，请更改 IO 口或相关时序； 5、如果是51 系列单片机，晶振请选用11.0592M Hz； 模块供电最好用asm1117 5v 转 3.3v 稳压 测试单片机是 stc89c52 ；at89c52 通用； 收发一体； 一大截不废话了；上程序；此程序是按键控制led；当按下s 的时候对应接受的led 会闪闪发光；很简单的~如果要实现其他更先进的功能；自己发掘吧~~ 务必将硬件连接正确；否则；它不会工作的~~当然做什么都要严谨~~错一点就差大了~~ 《《收发一体程序》》 #include #include typedef unsigned char uchar; typedef unsigned char uint; //****************************************NRF24L01端口定义*************************************** sbit MISO =P1^3; sbit MOSI =P1^4; sbit SCK =P1^2; sbit CE =P1^1; sbit CSN =P3^2; sbit IRQ =P3^3; //************************************按键*************************************************** sbit KEY=P2^0; //***************************************************************************** sbit led=P2^1; //*********************************************NRF24L01************************************* #define TX_ADR_WIDTH 5 // 5 uints TX address width #define RX_ADR_WIDTH 5 // 5 uints RX address width #define TX_PLOAD_WIDTH 20 // 20 uints TX payload #define RX_PLOAD_WIDTH 20 // 20 uints TX payload uint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址 uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //...
