OFDM技术仿真(MATLAB代码)VIP免费

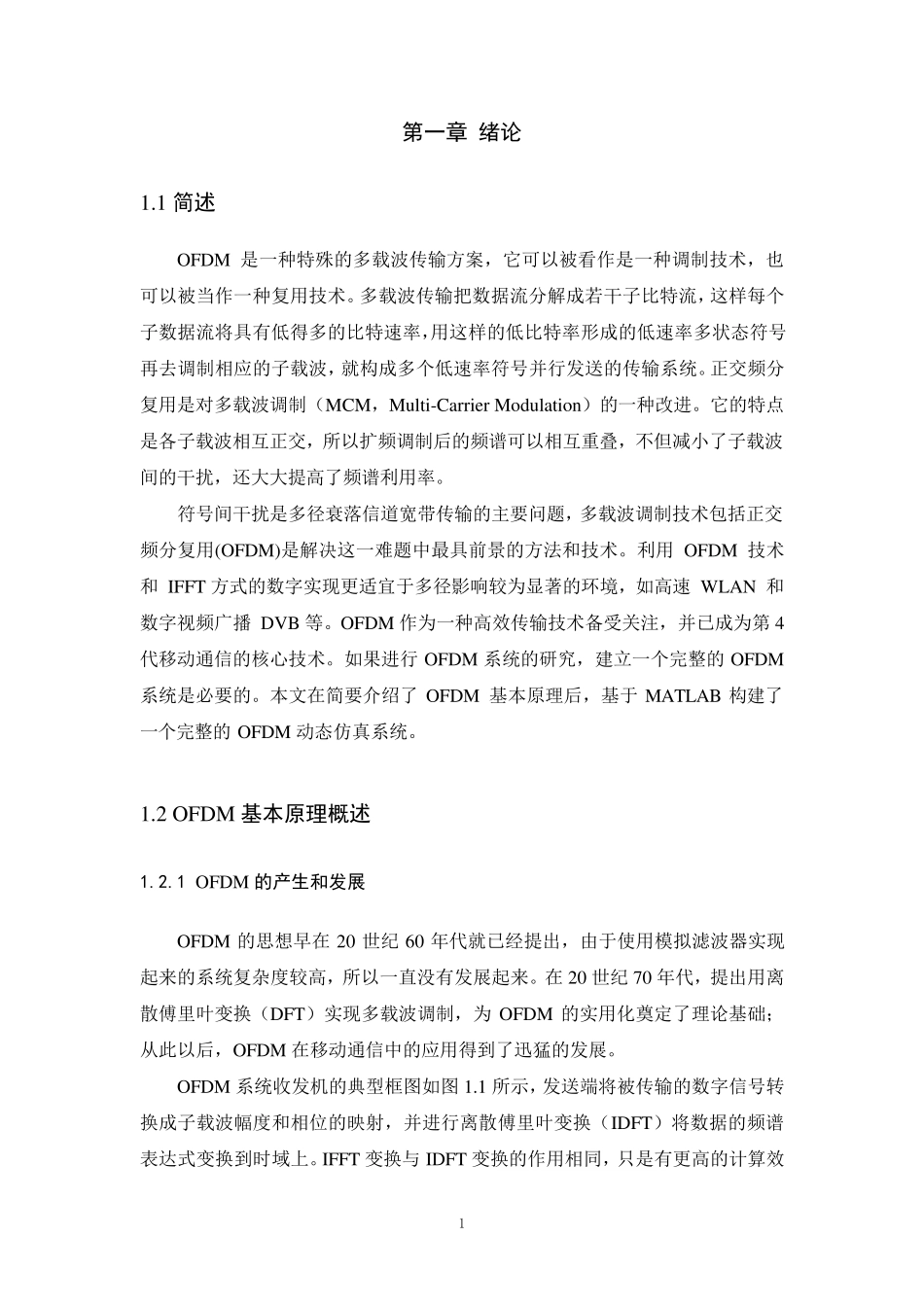

1 第一章 绪论 1.1 简述 OFDM 是一种特殊的多载波传输方案，它可以被看作是一种调制技术，也可以被当作一种复用技术。多载波传输把数据流分解成若干子比特流，这样每个子数据流将具有低得多的比特速率，用这样的低比特率形成的低速率多状态符号再去调制相应的子载波，就构成多个低速率符号并行发送的传输系统。正交频分复用是对多载波调制（MCM，Mu lti-Carrier Modu lation）的一种改进。它的特点是各子载波相互正交，所以扩频调制后的频谱可以相互重叠，不但减小了子载波间的干扰，还大大提高了频谱利用率。 符号间干扰是多径衰落信道宽带传输的主要问题，多载波调制技术包括正交频分复用(OFDM)是解决这一难题中最具前景的方法和技术。利用 OFDM 技术和 IFFT 方式的数字实现更适宜于多径影响较为显著的环境，如高速 WLAN 和数字视频广播 DVB 等。OFDM 作为一种高效传输技术备受关注，并已成为第4代移动通信的核心技术。如果进行 OFDM 系统的研究，建立一个完整的OFDM系统是必要的。本 文 在 简 要介 绍 了 OFDM 基 本 原 理 后，基 于 MATLAB 构建了一个完整的OFDM 动态仿 真 系统。 1.2 OFDM 基本原理概述 1.2.1 OFDM 的产生和发展 OFDM 的思 想 早 在20 世 纪60 年 代就已经 提出 ，由 于使 用模 拟 滤 波器 实现起 来 的系统复杂 度 较高，所以一直 没 有发展 起 来 。在 20 世 纪 70 年 代，提出 用离散 傅 里 叶 变 换 （DFT）实现多载波调制，为OFDM 的实用化 奠 定 了理 论 基 础 ；从 此 以后，OFDM 在 移动通信中的应用得到 了迅 猛 的发展 。 OFDM 系统收 发机 的典 型 框 图 如图 1.1 所示 ，发送端 将被传输的数字信号转换 成子载波幅 度 和相位 的映 射 ，并进行离 散 傅 里 叶 变 换 （IDFT）将数据的频谱表 达 式变 换 到 时 域 上 。IFFT 变 换 与 IDFT 变 换 的作用相同 ，只 是有更高的计 算 效基于MATLAB 实现OFDM 的仿真 2 率，所以适用于所有的应用系统。其中，上半部分对应于发射机链路，下半部分对应于接收机链路。由于FFT 操作类似于IFFT，因此发射机和接收机可以使用同一硬件设备。当然，这种复杂性的节约则意味着接收发机不能同时进行发送和接收操作。 图1.1 OFDM 系统收发机的典型框图 接收端进行发送相反的操作，将射频（RF，Radio Frequ ency ）信...
