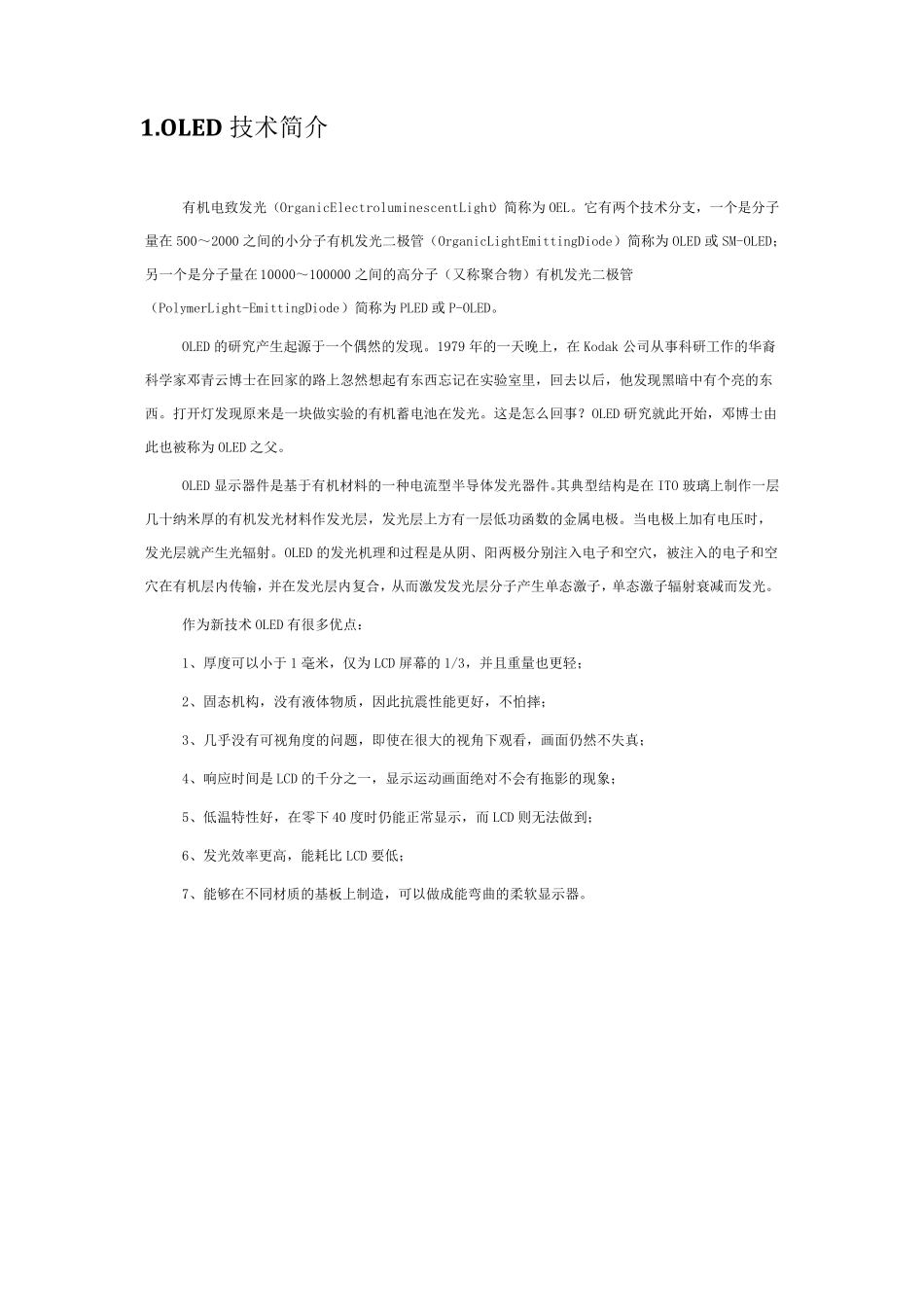

O LED 照明工艺之真空蒸镀 1.OLED 技术简介 2.OLED 一般工艺流程 3.OLED 真空蒸镀 4.OLED 发展及前景 1.OLED 技 术 简 介 有 机 电 致 发 光 （ OrganicElectroluminescentLight） 简 称 为 OEL。 它 有 两 个 技 术 分 支 ， 一 个 是 分 子量 在 500～ 2000 之 间 的 小 分 子 有 机 发 光 二 极 管 （ OrganicLightEmittingDiode） 简 称 为 OLED 或 SM-OLED；另 一 个 是 分 子 量 在 10000～ 100000 之 间 的 高 分 子 （ 又 称 聚 合 物 ） 有 机 发 光 二 极 管（ PolymerLight-EmittingDiode） 简 称 为 PLED 或 P-OLED。 OLED 的 研 究 产 生 起 源 于 一 个 偶 然 的 发 现 。 1979 年 的 一 天 晚 上 ， 在 Kodak 公 司 从 事 科 研 工 作 的 华 裔科 学 家 邓 青 云 博 士 在 回 家 的 路 上 忽 然 想 起 有 东 西 忘 记 在 实 验 室 里 ， 回 去 以 后 ， 他 发 现 黑 暗 中 有 个 亮 的 东西 。 打 开 灯 发 现 原 来 是 一 块 做 实 验 的 有 机 蓄 电 池 在 发 光 。 这 是 怎 么 回 事 ？ OLED 研 究 就 此 开 始 ， 邓 博 士 由此 也 被 称 为 OLED 之 父 。 OLED 显 示 器 件 是 基 于 有 机 材 料 的 一 种 电 流 型 半 导 体 发 光 器 件 。其 典 型 结 构是 在 ITO 玻璃上 制作 一 层几十纳米厚的 有 机 发 光 材 料 作 发 光 层， 发 光 层上 方有 一 层低功函数的 金属电 极 。 当电 极 上 加有 电 压时，发 光 层就 产 生 光 辐射。 OLED 的 发 光 机 理和过程是 从 阴、阳两 极 分 别注入 电 子 和空 穴 ， 被 注入 的 电 子 和空穴 在 有 机 层内 传 输 ， 并 在 发 光 层内 复 合 ， 从 而 激 发 发 光 层分 子 产 生 单 态 激 子 ， 单 态 激 子 辐射衰 减 而 发 光 。 作 为 新 技 术 OLED 有 很 多 优 点 ： 1、厚度 可 以 小 于 1 毫 米， 仅 为 LCD 屏 幕 的 1/3， 并 且 重 量 也 更 轻 ； 2、固 态 机 构， 没 有 液 体 物 质 ， 因 此 抗 震 性 能 更 好 ， ...
