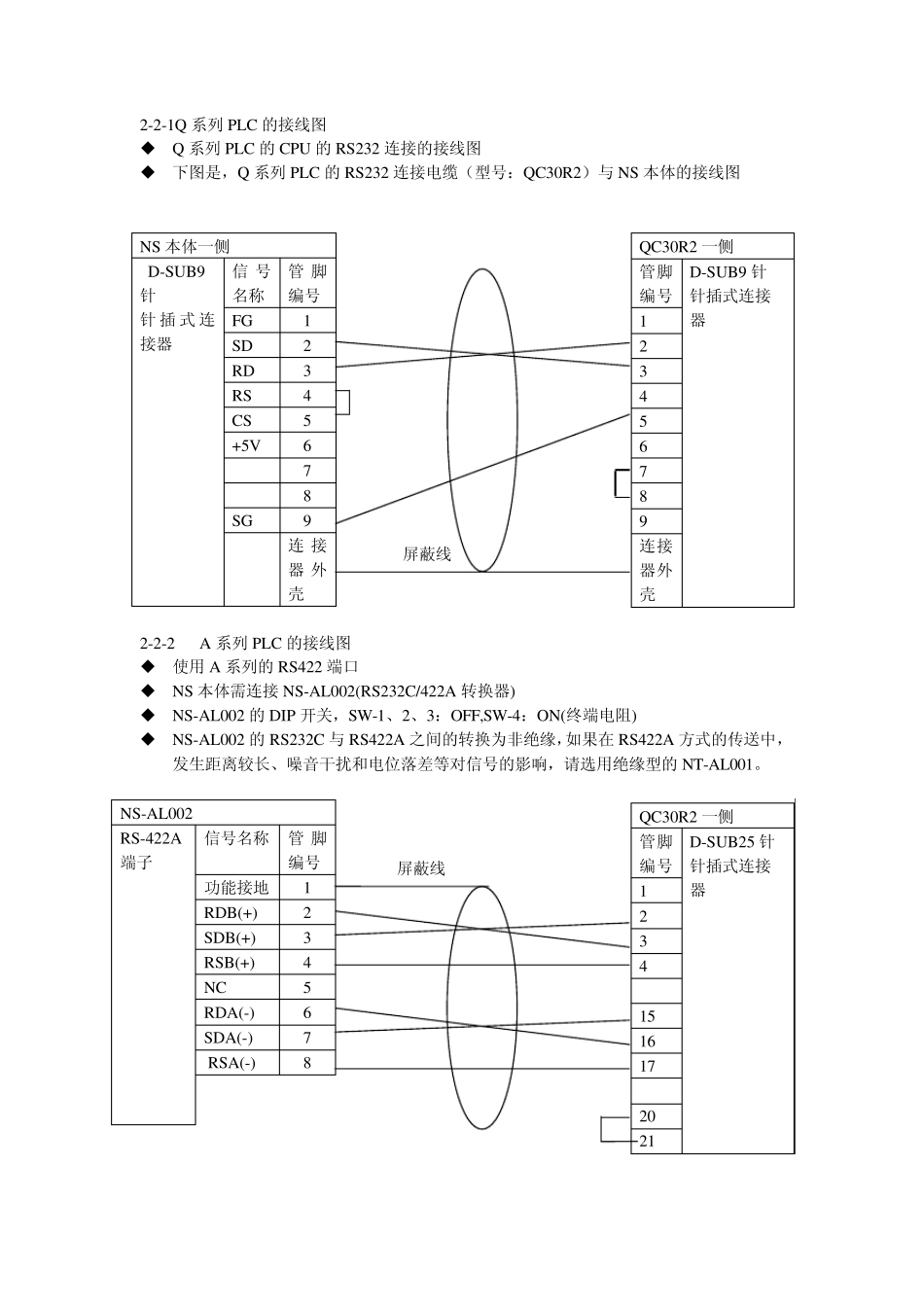

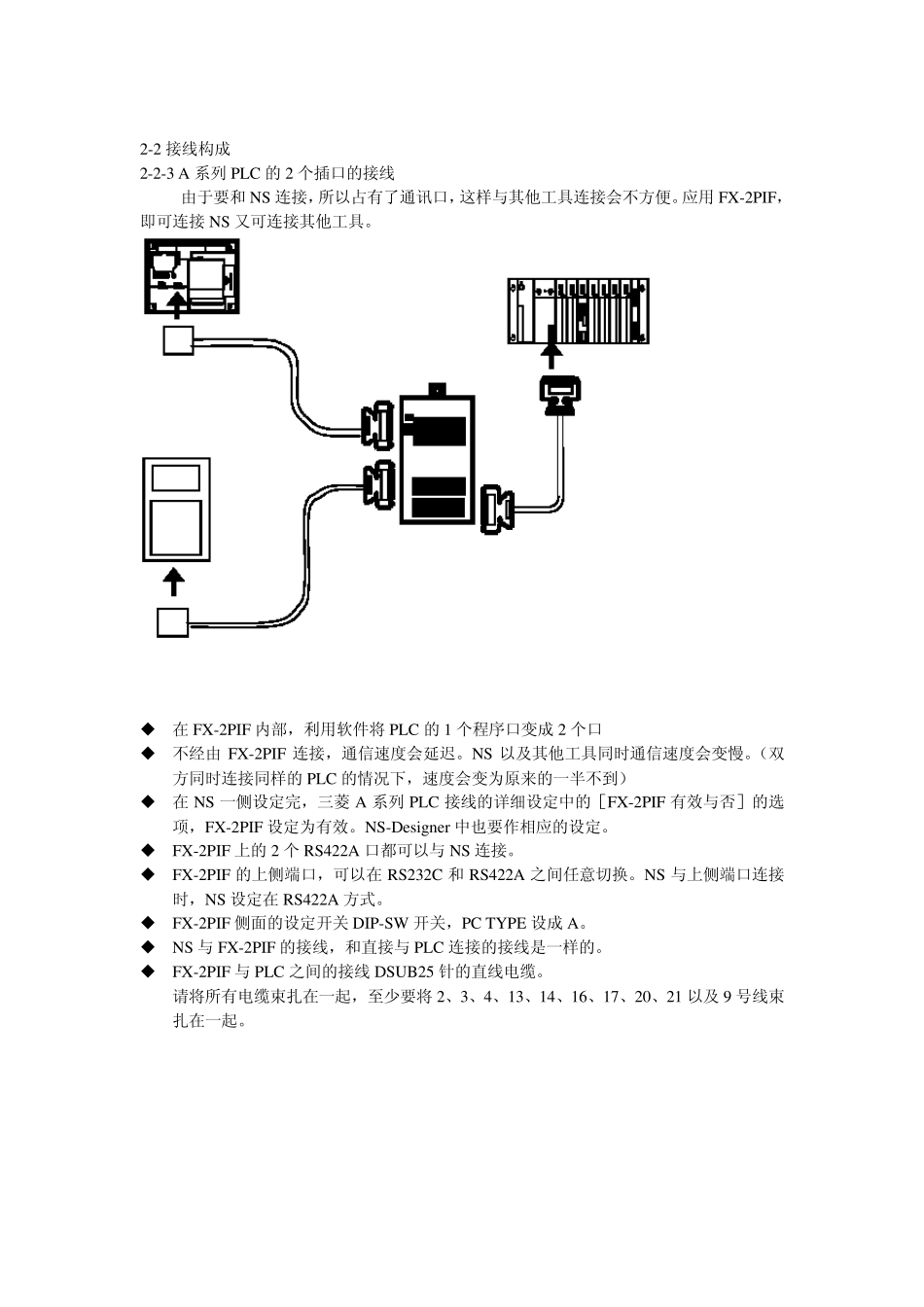

OMRON 的NS 系列PT 与三菱Q 系列A 系列PLC 连接的方法 一、NS-Designer 的附加设置 1．用Window s 的文件搜索查找文件“Vendor.ini”或直接在 NS-Designer的默认文件夹C;\Program Files\OMRON\NS Designer V5\ 下查找 2．用Windows的文本编辑器“写字板”打开“Vendor.ini”文件 将其中的设置 [Vendor] ;MELSEC=1 MELSEC=0 更改为 [Vendor] MELSEC=1 ;MELSEC=0 二、与三菱PLC 的连接 2-1 连接机种 2-2 连接构成 2-3 设定项目 2-1 连接机种 2-1-1 连接对象名称 机种系列 CPU 名称 接线方式 Q 系列 Q02HCPU Q06HCPU 接线端子  DIN  RS232C 接线 A 系列 A1SCPU A2SCPU A2SHCPU A2ACPU A2ACPU-S1 A2UCPU A2USCPU A2USCPU-S1 A2USHCPU-SI 接线端子  D-SUB 25 针 2-2-1Q 系列PLC 的接线图  Q 系列PLC 的CPU 的RS232 连接的接线图  下图是，Q 系列PLC 的RS232 连接电缆（型号：QC30R2）与NS 本体的接线图 NS 本体一侧 D-SUB9针 针插式连接器 信号名称 管脚编号 FG 1 SD 2 RD 3 RS 4 CS 5 +5V 6 7 8 SG 9 连接器外壳 2-2-2 A 系列PLC 的接线图  使用A 系列的RS422 端口  NS 本体需连接NS-AL002(RS232C/422A 转换器)  NS-AL002 的DIP 开关，SW -1、2、3：OFF,SW -4：ON(终端电阻)  NS-AL002 的RS232C 与RS422A 之间的转换为非绝缘，如果在 RS422A 方式的传送中，发生距离较长、噪音干扰和电位落差等对信号的影响，请选用绝缘型的NT-AL001。 NS-AL002 RS-422A端子 信号名称 管脚编号 功能接地 1 RDB(+) 2 SDB(+) 3 RSB(+) 4 NC 5 RDA(-) 6 SDA(-) 7 RSA(-) 8 QC30R2 一侧 管脚编号 D-SUB9 针 针插式连接器 1 2 3 4 5 6 7 8 9 连接器外壳 QC30R2 一侧 管脚编号 D-SUB25 针 针插式连接器 1 2 3 4 15 16 17 20 21 屏蔽线 屏蔽线 2-2 接线构成 2-2-3 A 系列PLC 的2 个插口的接线 由于要和NS 连接，所以占有了通讯口，这样与其他工具连接会不方便。应用FX-2PIF，即可连接NS 又可连接其他工具。  在FX-2PIF 内部，利用软件将PLC 的1 个程序口变成2 个口  不经由FX-2PIF 连接，通信速度会延迟。NS 以及其他工具同时通信速度会变慢。（双方同时连接同样的PLC 的情况下，速度会变为原来的一半不到）  在NS 一侧设定完，...
