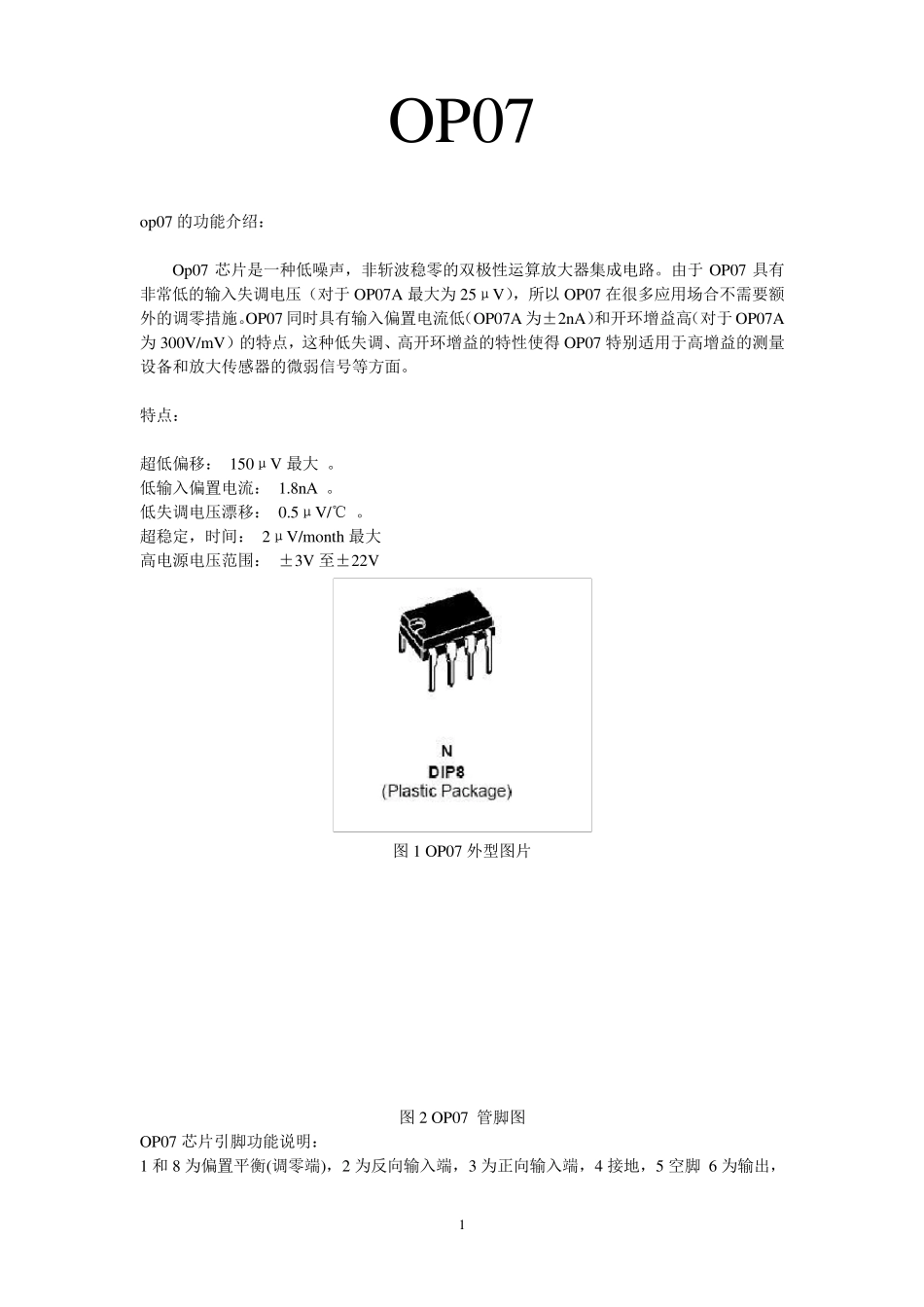

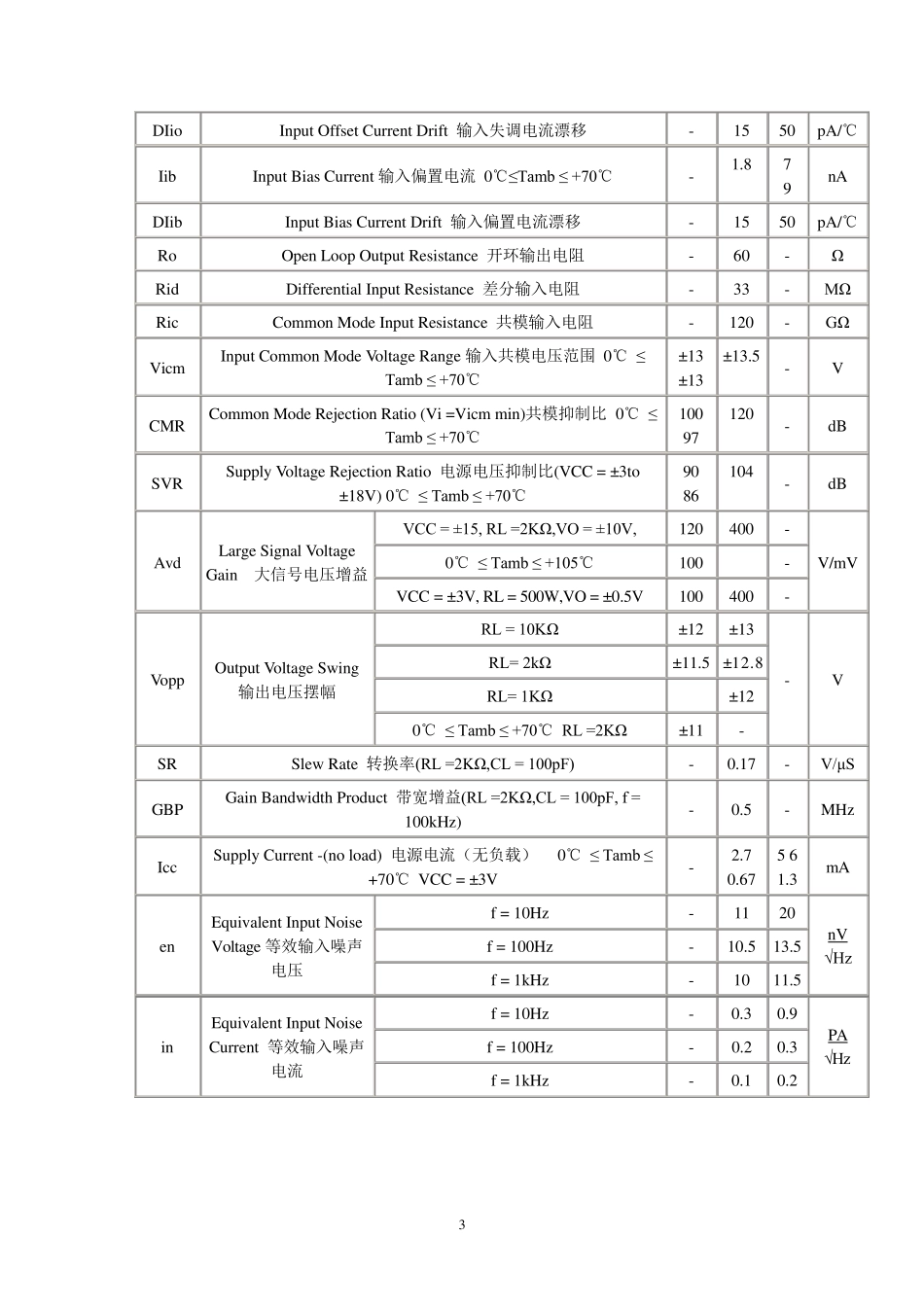

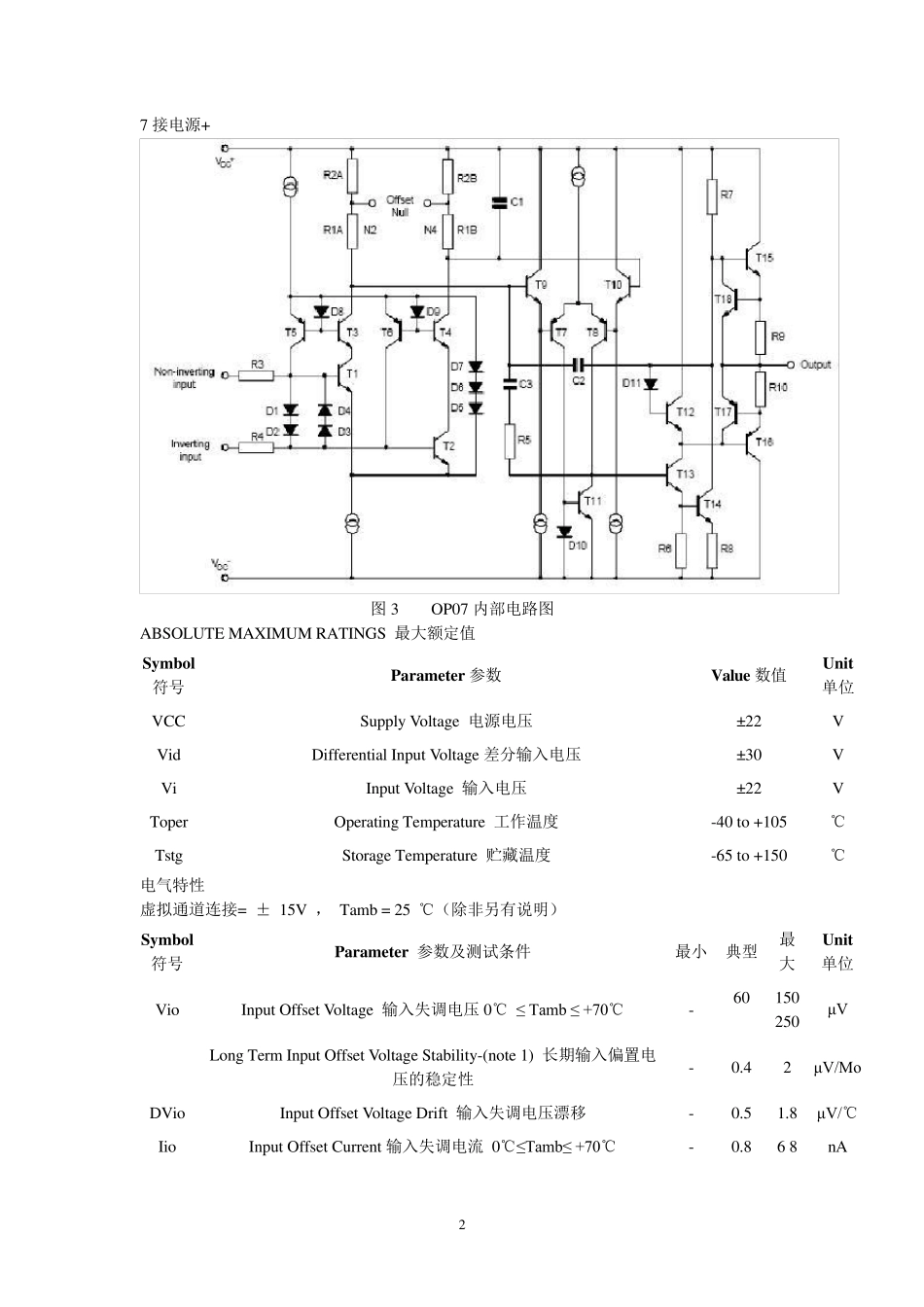

1 OP07 op07 的功能介绍： Op07 芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。由于OP07 具有非常低的输入失调电压（对于OP07A 最大为25μV），所以OP07 在很多应用场合不需要额外的调零措施。OP07 同时具有输入偏置电流低（OP07A 为±2nA）和开环增益高（对于OP07A为300V/mV）的特点，这种低失调、高开环增益的特性使得 OP07 特别适用于高增益的测量设备和放大传感器的微弱信号等方面。 特点： 超低偏移： 150μV 最大 。 低输入偏置电流： 1.8nA 。 低失调电压漂移： 0.5μV/℃ 。 超稳定，时间： 2μV/month 最大 高电源电压范围： ±3V 至±22V 图 1 OP07 外型图片 图 2 OP07 管脚图 OP07 芯片引脚功能说明： 1 和 8 为偏置平衡(调零端)，2 为反向输入端，3 为正向输入端，4 接地，5 空脚 6 为输出， 2 7 接电源+ 图3 OP07 内部电路图 ABSOLUTE MAXIMUM RATINGS 最大额定值 Symbol符号 Parameter 参数 Value 数值 Unit 单位 VCC Supply Voltage 电源电压 ±22 V Vid Differential Input Voltage 差分输入电压 ±30 V Vi Input Voltage 输入电压 ±22 V Toper Operating Temperature 工作温度 -40 to +105 ℃ Tstg Storage Temperature 贮藏温度 -65 to +150 ℃ 电气特性 虚拟通道连接= ± 15V ， Tamb = 25 ℃（除非另有说明） Symbol符号 Parameter 参数及测试条件 最小 典型 最大 Unit 单位 Vio Input Offset Voltage 输入失调电压0℃ ≤ Tamb ≤ +70℃ - 60 150 250 μV Long Term Input Offset Voltage Stability-(note 1) 长期输入偏置电压的稳定性 - 0.4 2 μV/Mo DVio Input Offset Voltage Drift 输入失调电压漂移 - 0.5 1.8 μV/℃ Iio Input Offset Current 输入失调电流 0℃≤Tamb≤ +70℃ - 0.8 6 8 nA 3 DIio Input Offset Current Drift 输入失调电流漂移 - 15 50 pA/℃ Iib Input Bias Current 输入偏置电流 0℃≤ Tamb ≤ +70℃ - 1.8 7 9 nA DIib Input Bias Current Drift 输入偏置电流漂移 - 15 50 pA/℃ Ro Open Loop Output Resistance 开环输出电阻 - 60 - Ω Rid Differential Input Resistance 差分输入电阻 - 33 - MΩ Ric Common Mode Input Resistance 共模输...
