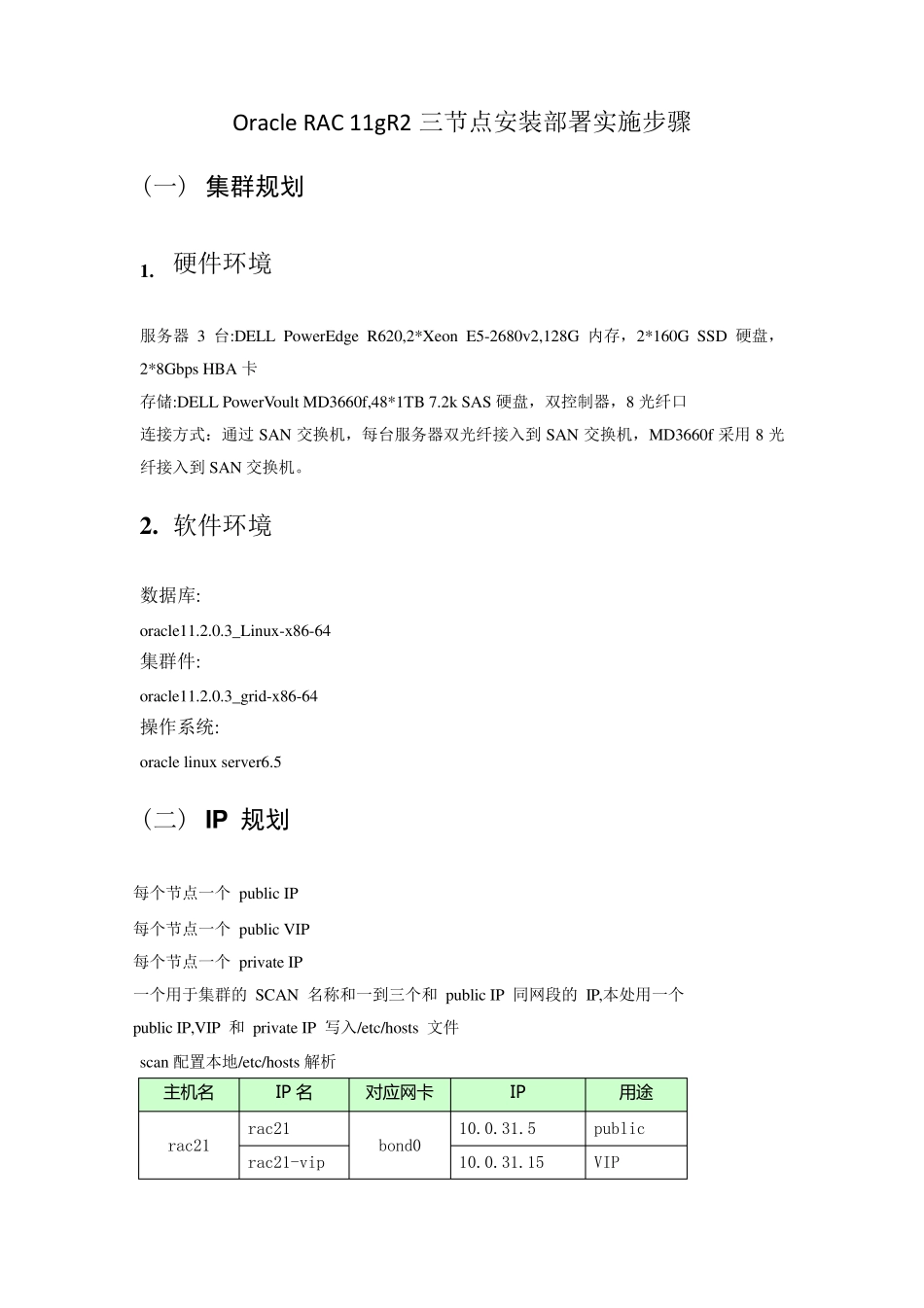

Oracle RAC 11gR2 三节点安装部署实施步骤 (一) 集群规划 1 . 硬件环境 服务器3 台:DELL PowerEdge R620,2*Xeon E5-2680v2,128G 内存，2*160G SSD 硬盘，2*8Gbps HBA 卡 存储:DELL PowerVoult MD3660f,48*1TB 7.2k SAS 硬盘，双控制器，8 光纤口 连接方式：通过SAN 交换机，每台服务器双光纤接入到SAN 交换机，MD3660f 采用8 光纤接入到SAN 交换机。 2 . 软件环境 数据库: oracle11.2.0.3_Linux-x86-64 集群件: oracle11.2.0.3_grid-x86-64 操作系统: oracle linux server6.5 (二) IP 规划 每个节点一个 public IP 每个节点一个 public VIP 每个节点一个 private IP 一个用于集群的 SCAN 名称和一到三个和 public IP 同网段的 IP,本处用一个public IP,VIP 和 private IP 写入/etc/hosts 文件 scan 配置本地/etc/hosts 解析 主机名 IP 名 对应网卡 IP 用途 rac21 rac21 bond0 10.0.31.5 public rac21-vip 10.0.31.15 VIP rac21-priv bond1 10.0.50.5 private rac22 rac22 bond0 10.0.31.6 public rac22-vip 10.0.31.16 VIP rac22-priv bond1 10.0.50.6 private rac23 rac23 bond0 10.0.31.7 public rac23-vip 10.0.31.17 VIP rac23-priv bond1 10.0.50.7 private ScanIP rac2-scan bond0 10.0.31.102 Scan IP (三) 安装目录规划 建立/opt/oracle 文件系统用来安装 grid、datbase 程序。 Oracle 用户: ORACLE_BASE= /opt/oracle/app ORACLE_HOME=$ORACLE_BASE/produ ct/11.2.0 Grid 用户: ORACLE_BASE= /opt/oracle/grid/app ORACLE_HOME= /opt/oracle/grid/11.2.0 (四) 存储规划 RAID GROUP Raid 类 型 LUN 编 号 Stripe Size(KB) LUN 大 小 (GB) 映 射 主机 RG4 (7D+1P) RAID 5 40 128 500 RAC2-Group 41 128 500 RAC2-Group 42 128 500 RAC2-Group 43 128 500 RAC2-Group 44 128 500 RAC2-Group 45 128 500 RAC2-Group 46 128 500 RAC2-Group 47 128 500 RAC2-Group 48 128 500 RAC2-Grou p 49 128 500 RAC2-Grou p 50 128 500 RAC2-Grou p 51 128 500 RAC2-Grou p 52 128 500 RAC2-Grou p RG5 (7D+1P) RAID 5 53 128 500 RAC2-Grou p 54 128 500 RAC2-Grou p 55 128 500 RAC2-Grou p 56...
