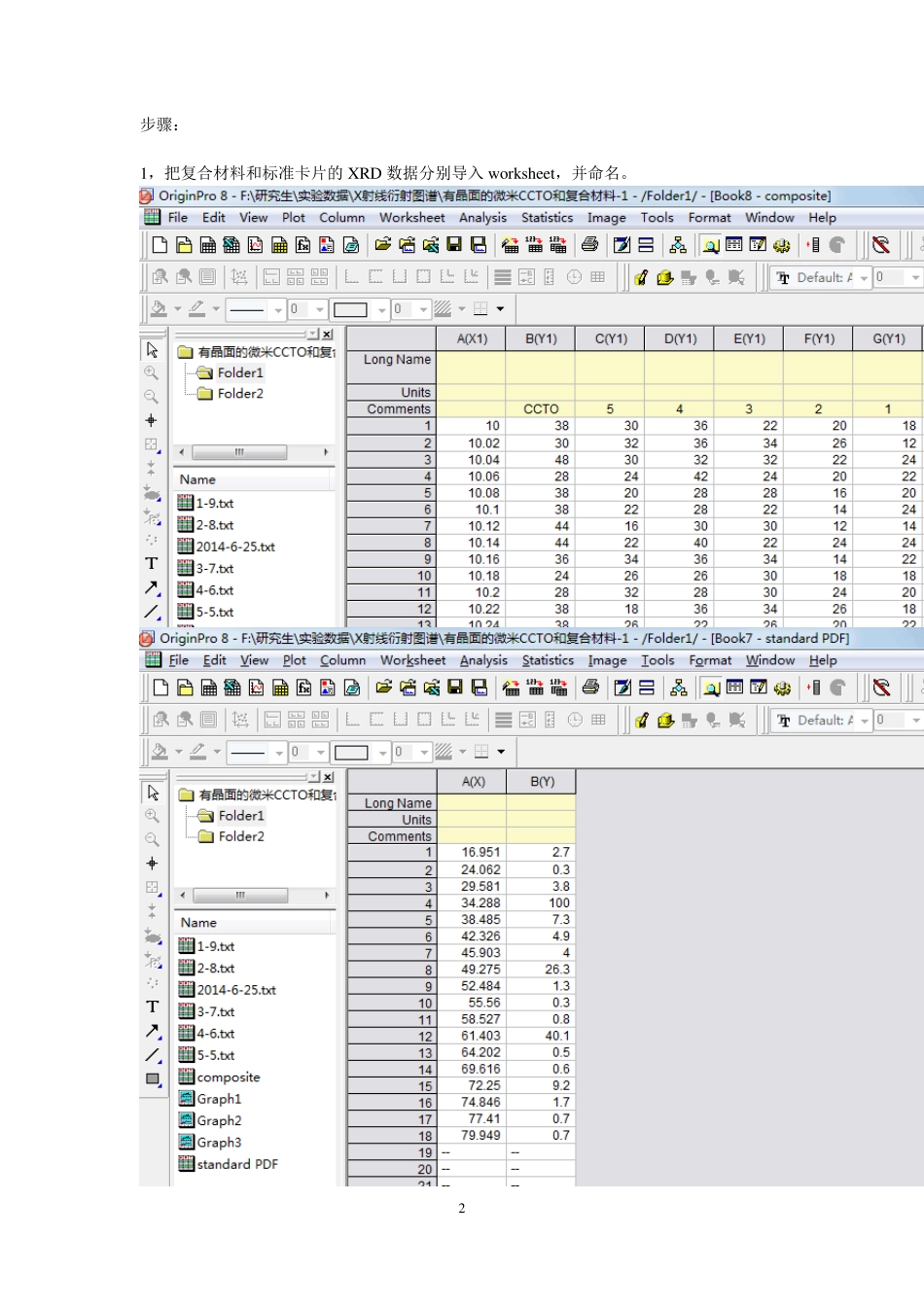

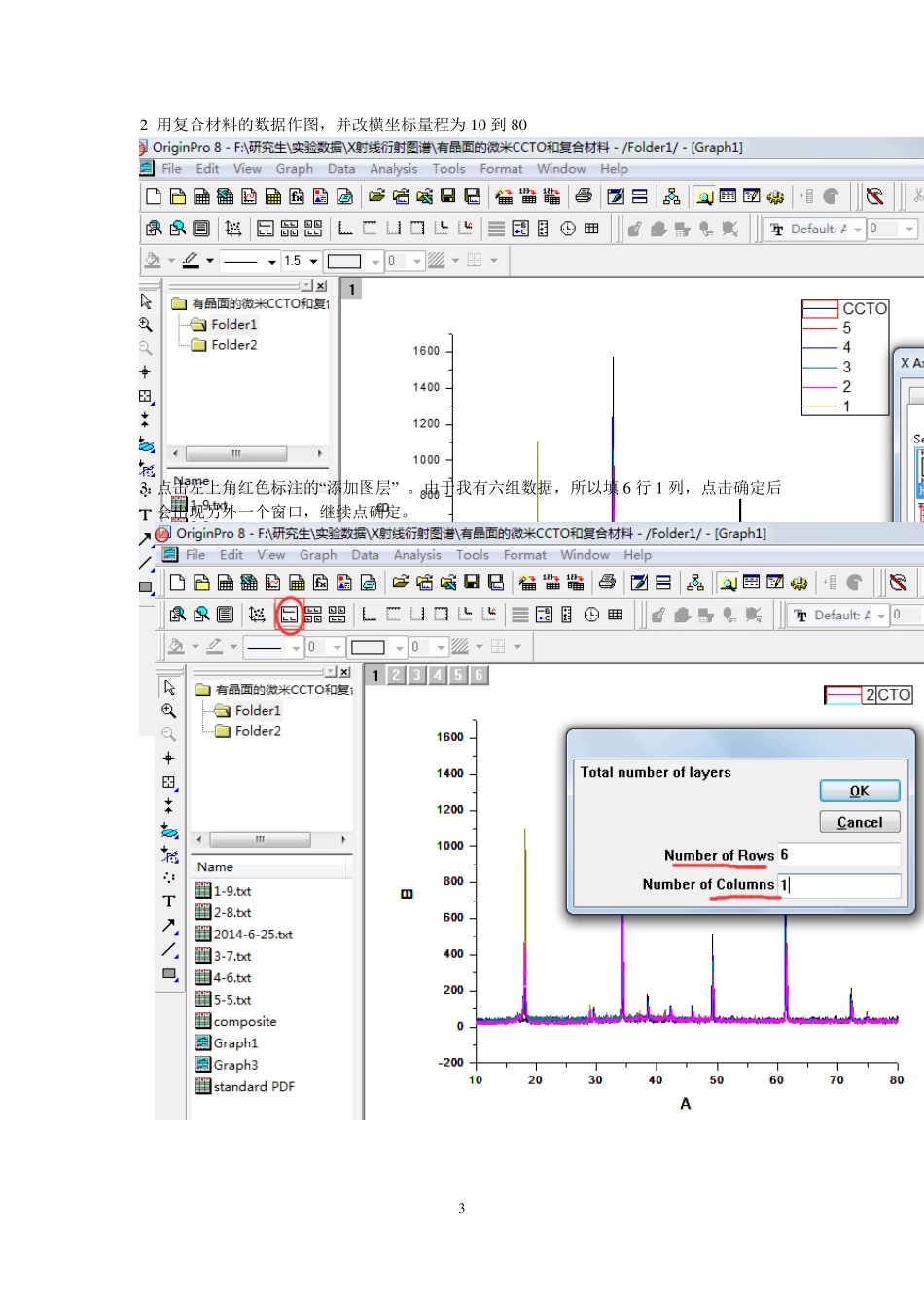

1 效果图： 最下面是标准卡片的峰，（a）到（f）是合成的物质。 注意事项是在实践中错了N 此后得出的血和泪的教训，虽然一步步的按照下面所列的步骤操作应该不会出现问题，但我还想把注意事项放在前面以体现它的重要性。 注意事项： 第一，千万不能“撤销”，撤消后worksheet 的数据全部消失，图片只有横纵坐标，所以以防万一，做好 worksheet 后先复制一份到excel 里保存。万一点了 ctrl+z，可以把数据再粘贴到worksheet，图片随之可正常显示。 必须注意的是，当存在两个或以上的worksheet 时，再次粘贴的数据必须粘贴到原始对应的worksheet 里，比如，worksheet1 和2，画图时点击撤销，worksheet 的数据也消失，从 excel里复制之前保存的数据，那么开始是worksheet1 的数据就不能粘贴到worksheet2 里，否则出现的图片是两个 worksheet 作图的重合。粘贴到对应的worksheet，图片就能重新正常显示。为了便于区分，建议给 worksheet 命名。 第二，先改坐标。一定要最先改坐标，两个图都是最先改坐标调成一致后再合并。 第三，两图合并后保留标准卡片的横纵轴坐标，不要一次性全删，否则需要人为加坐标，比较麻烦。 第四，选中某条线后使用键盘上的上下键进行上下平移，不要左右平移，否则可能与横坐标轴对不上。 2 步骤： 1，把复合材料和标准卡片的XRD 数据分别导入w orksheet，并命名。 3 2 用复合材料的数据作图，并改横坐标量程为1 0 到8 0 3 点击左上角红色标注的“添加图层” 。由于我有六组数据，所以填 6 行 1 列，点击确定后会出现另外一个窗口，继续点确定。 4 4 ．确认后如下图所示，很乱，去除多余的横纵坐标，适当简化图片。这里可以体现出之前改横坐标量程的优越性。开始六组数据共用一个横坐标，只需要改一次对六组数据都适用而现在需要改六次。 5 4.1 还有一种方法画复合物的图。根据第二页第一个图，复合物纵坐标最高约为 1600，加上每个图的间距，取 2000。在 worksheet 里新建列，分别命名 2-，3-，4-，5-，CCTO-。复合物1 的值最小，不变，2-为复合物2 的原始值加 2000，3-复合物3 的原始值加 4000，以此类推，每个新建列的值都在对应原列的值的基础上加 2000 的整数倍。注意设值后点 Apply，而不是 OK，否则对话框关闭，下一列设值时又要点反键。最后用 1，2-，3-，4-，5-，CCTO-列数据作图。这种方法更简单，但所有的数据在一个图层上，不容易单独改。 6...
