Origin基础与绘图VIP免费

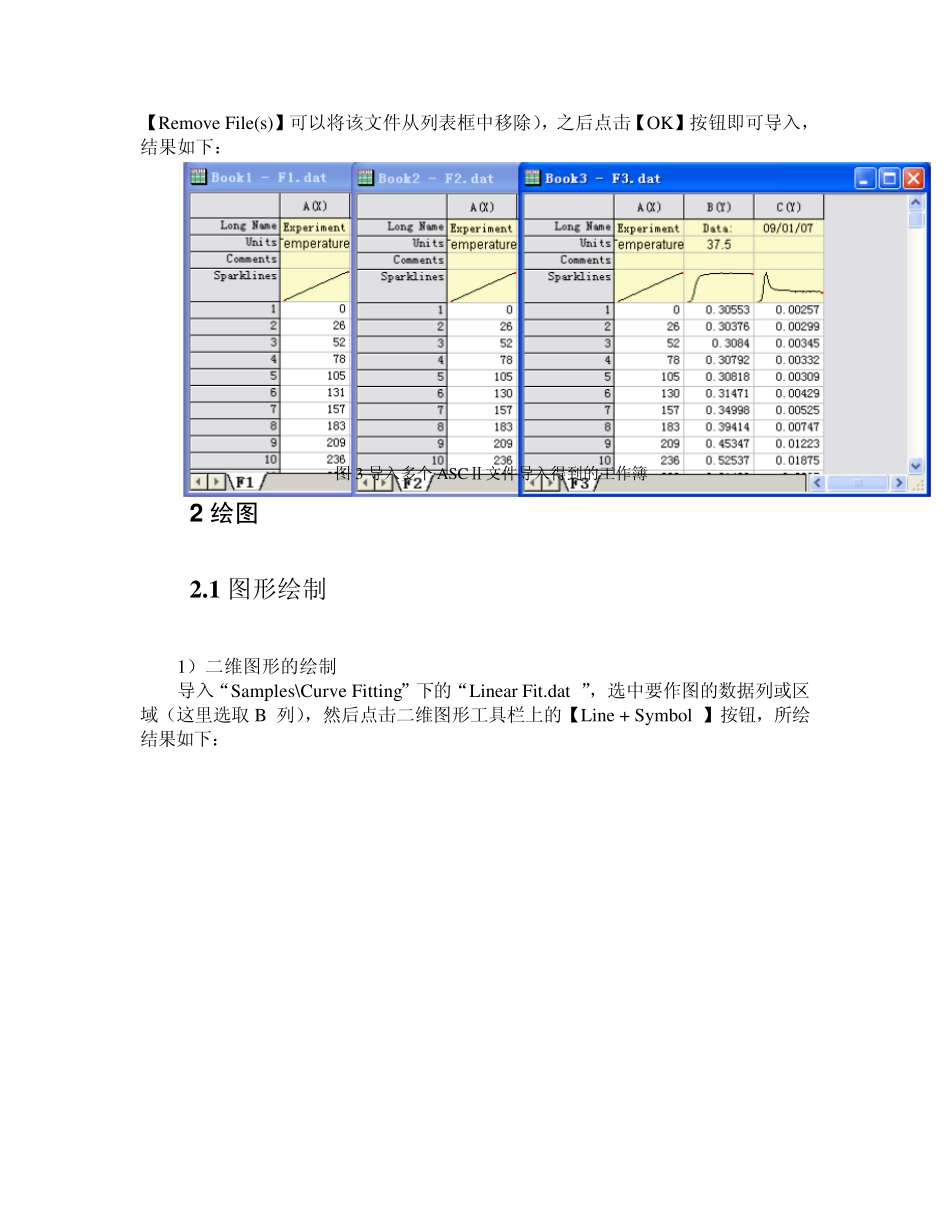

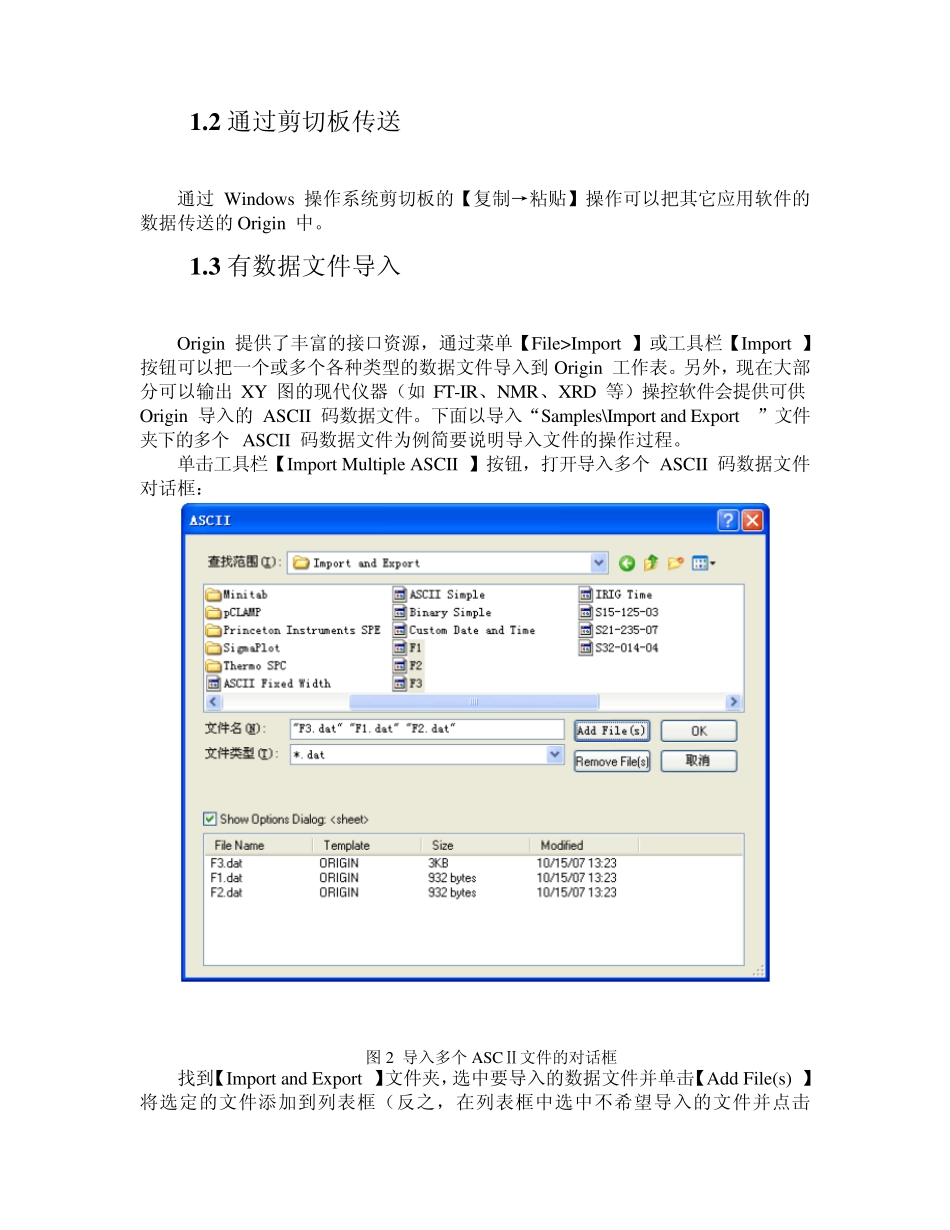

实验5 Origin 基础与绘图 【实验主要内容】 1． 工作簿和数据录入 2． 二维与三维图形绘制 3． 图形操作 4． 数据及图形导出 5． 图形输出 1 ．工作簿和数据录入 在Origin 中，数据录入的方法有手动输入、通过剪切板传送、和由数据文件导入等。 1.1 手动输入 当数据较少时，可以手动输入。当需要的输入的数据可以通过数学公式计算得 到的话，可以用菜单项【Colu mn---Set Colu mn Valu es】来完成（见下图）。 图1 设置列数据对话框 1 .2 通过剪切板传送 通过Windows 操作系统剪切板的【复制→粘贴】操作可以把其它应用软件的数据传送的Origin 中。 1 .3 有数据文件导入 Origin 提供了丰富的接口资源，通过菜单【File>Import 】或工具栏【Import 】按钮可以把一个或多个各种类型的数据文件导入到Origin 工作表。另外，现在大部分可以输出XY 图的现代仪器（如FT-IR、NMR、XRD 等）操控软件会提供可供Origin 导入的 ASCII 码数据文件。下面以导入“Samples\Import and Export ”文件夹下的多个 ASCII 码数据文件为例简要说明导入文件的操作过程。 单击工具栏【Import Multiple ASCII 】按钮，打开导入多个 ASCII 码数据文件对话框： 图2 导入多个ASCⅡ文件的对话框 找到【Import and Export 】文件夹，选中要导入的数据文件并单击【Add File(s) 】将选定的文件添加到列表框（反之，在列表框中选中不希望导入的文件并点击 【Remov e File(s)】可以将该文件从列表框中移除），之后点击【OK】按钮即可导入，结果如下： 图3 导入多个ASCⅡ文件导入得到的工作簿 2 绘图 2 .1 图形绘制 1）二维图形的绘制 导入“Samples\Cu rv e Fitting”下的“Linear Fit.dat ”，选中要作图的数据列或区域（这里选取 B 列），然后点击二维图形工具栏上的【Line + Sy mbol 】按钮，所绘结果如下： 图4 二维点线图 2）图形数据添加 如果要在已经绘制的图形中添加数据，可采用如下方法： A ）如果要添加的是整列数据，那么在图形窗口区左上角图层标号（参加下文）处右击打开快捷菜单，选择【Lay er Contents„】打开【Lay er Contents】对话框： 图5 【Lay er Contents】对话框 在左侧【Av ailable Data】列表框中选中要添加的数据列，将其添加到右侧【Lay er Contents】列表框；点击【OK】即可。 B）如果要添加的时数据列中的部分数据，那么选中要添加的数...
