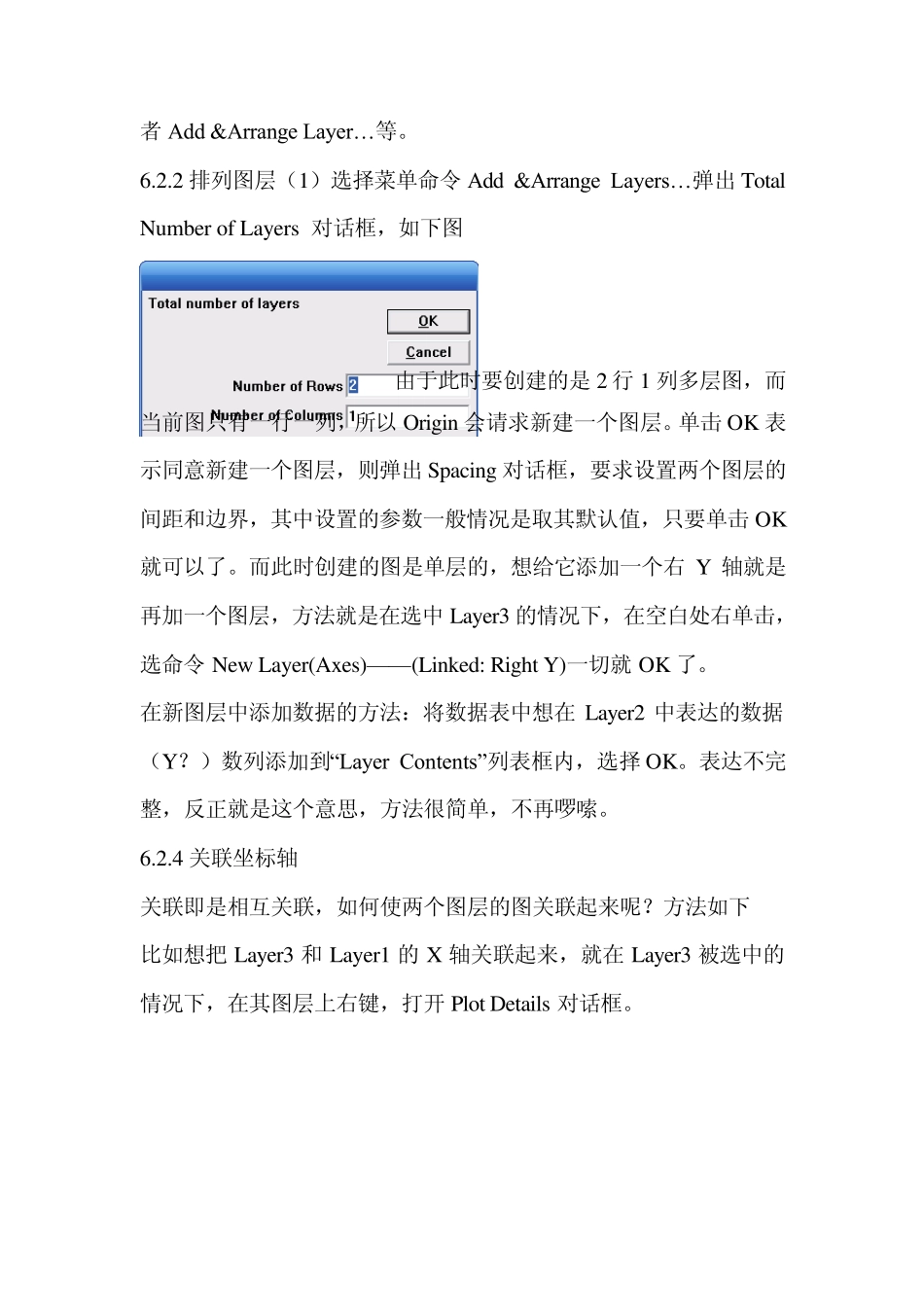

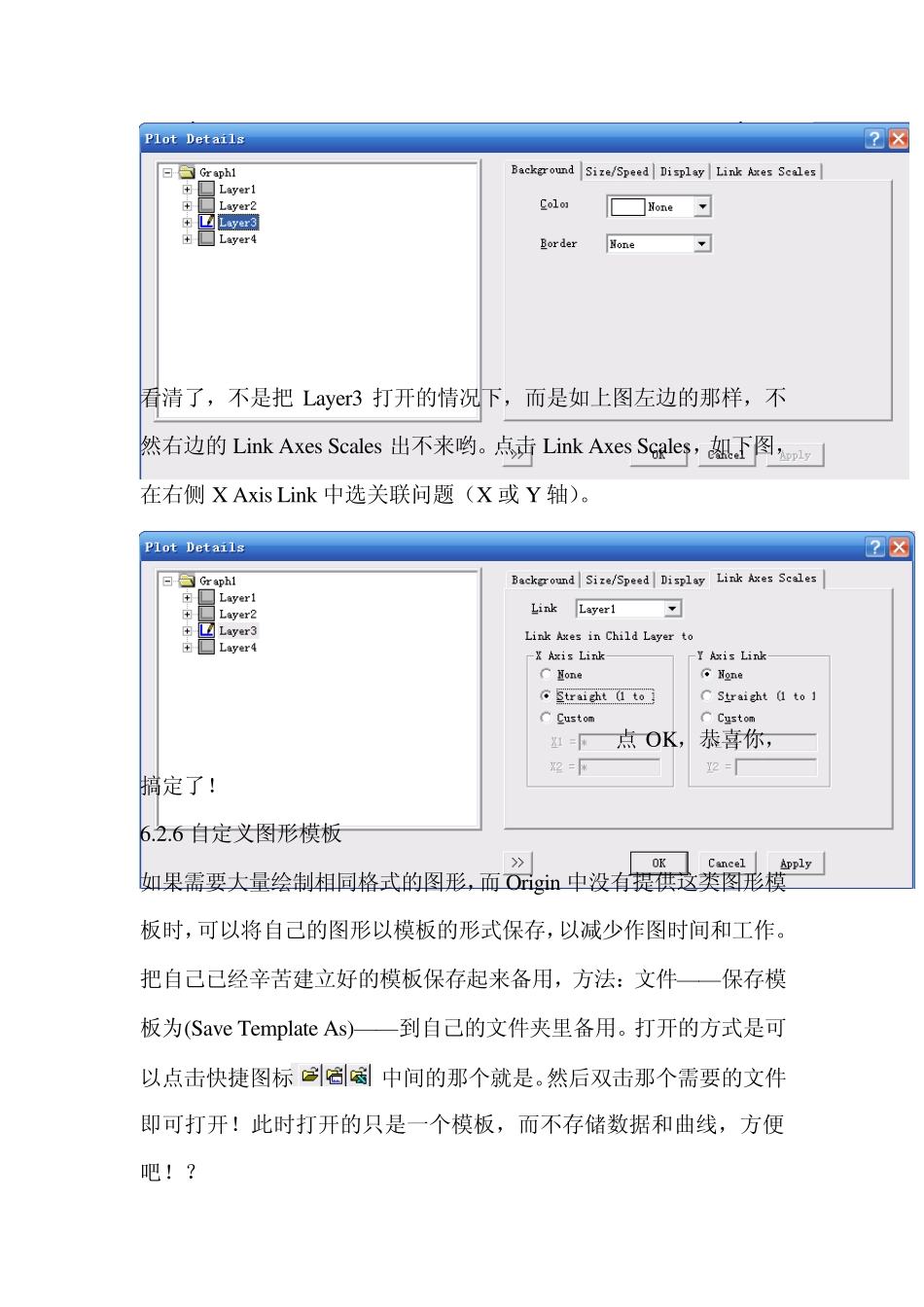

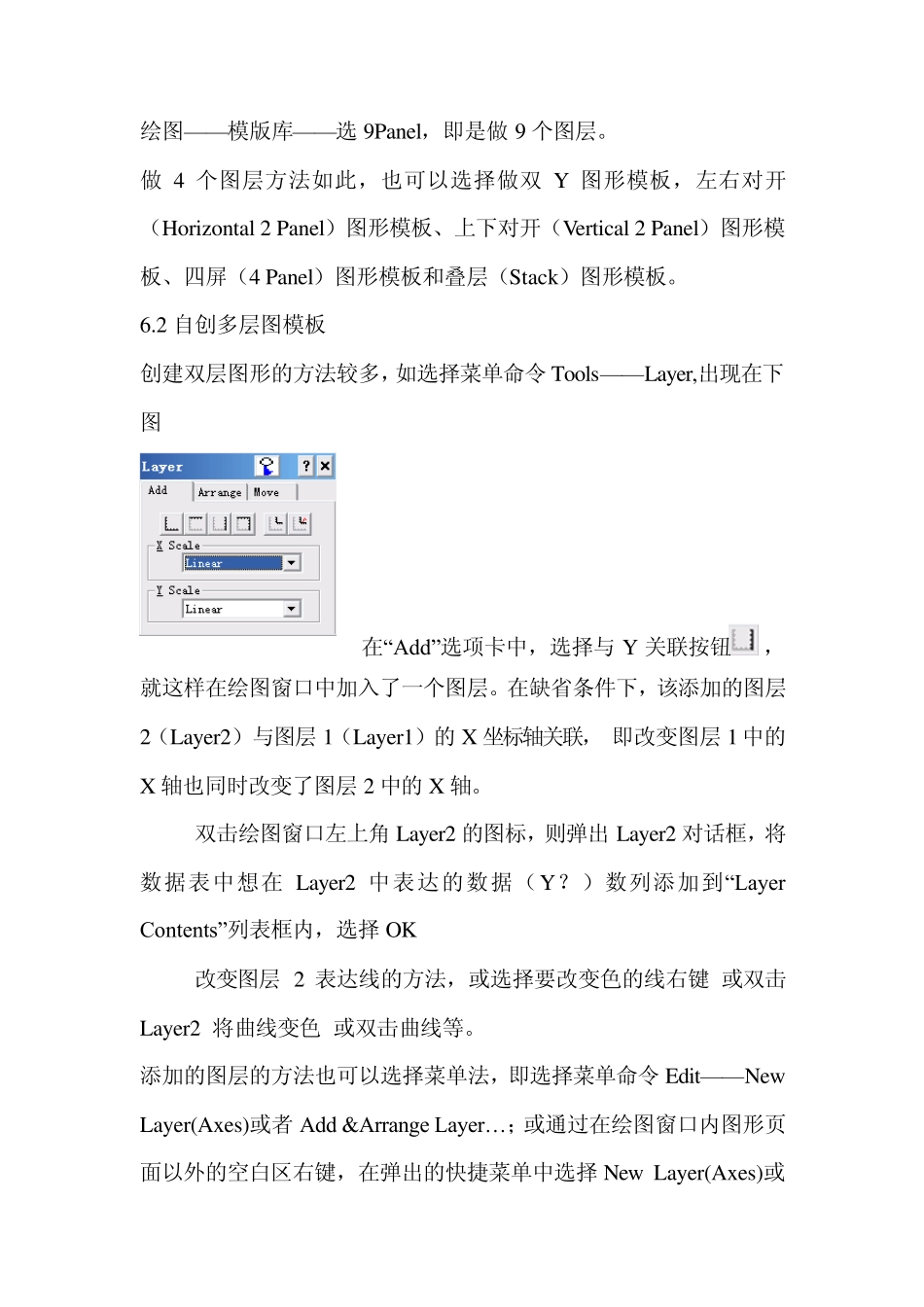

绘图——模版库——选9Panel，即是做9 个图层。 做4 个图层方法如此，也可以选择做双Y 图形模板，左右对开（Horizontal 2 Panel）图形模板、上下对开（Vertical 2 Panel）图形模板、四屏（4 Panel）图形模板和叠层（Stack）图形模板。 6.2 自创多层图模板 创建双层图形的方法较多，如选择菜单命令 Tools——Layer,出现在下图 在“Add”选项卡中，选择与 Y 关联按钮，就这样在绘图窗口中加入了一个图层。在缺省条件下，该添加的图层2（Layer2）与图层1（Layer1）的 X 坐标轴关联，即改变图层1 中的X 轴也同时改变了图层2 中的 X 轴。 双击绘图窗口左上角 Layer2 的图标，则弹出 Layer2 对话框，将数据表中想在 Layer2 中表达的数据（Y？）数列添加到“Layer Contents”列表框内，选择OK 改变图层2 表达线的方法，或选择要改变色的线右键 或双击Layer2 将曲线变色 或双击曲线等。 添加的图层的方法也可以选择菜单法，即选择菜单命令 Edit——New Layer(Axes)或者 Add &Arrange Layer… ；或通过在绘图窗口内图形页面以外的空白区右键，在弹出的快捷菜单中选择New Layer(Axes)或 者Add &Arrange Layer…等。 6.2.2 排列图层（1）选择菜单命令 Add &Arrange Layers…弹出 Total Number of Layers 对话框，如下图 由于此时要创建的是 2 行 1 列多层图，而当前图只有一行一列，所以 Origin 会请求新建一个图层。单击 OK 表示同意新建一个图层，则弹出 Spacing 对话框，要求设置两个图层的间距和边界，其中设置的参数一般情况是取其默认值，只要单击 OK就可以了。而此时创建的图是单层的，想给它添加一个右 Y 轴就是再加一个图层，方法就是在选中 Layer3 的情况下，在空白处右单击，选命令 New Layer(Axes)——(Linked: Right Y)一切就 OK 了。 在新图层中添加数据的方法：将数据表中想在 Layer2 中表达的数据（Y？）数列添加到“Layer Contents”列表框内，选择 OK。表达不完整，反正就是这个意思，方法很简单，不再啰嗦。 6.2.4 关联坐标轴 关联即是相互关联，如何使两个图层的图关联起来呢？方法如下 比如想把 Layer3 和 Layer1 的 X 轴关联起来，就在 Layer3 被选中的情况下，在其图层上右键，打开 Plot Details 对话框。 看清了，不是把Lay er3 打开的情况下，而是如上图左边的那样，不然右边的Link Ax es Scales 出不来哟。点击 Link...
