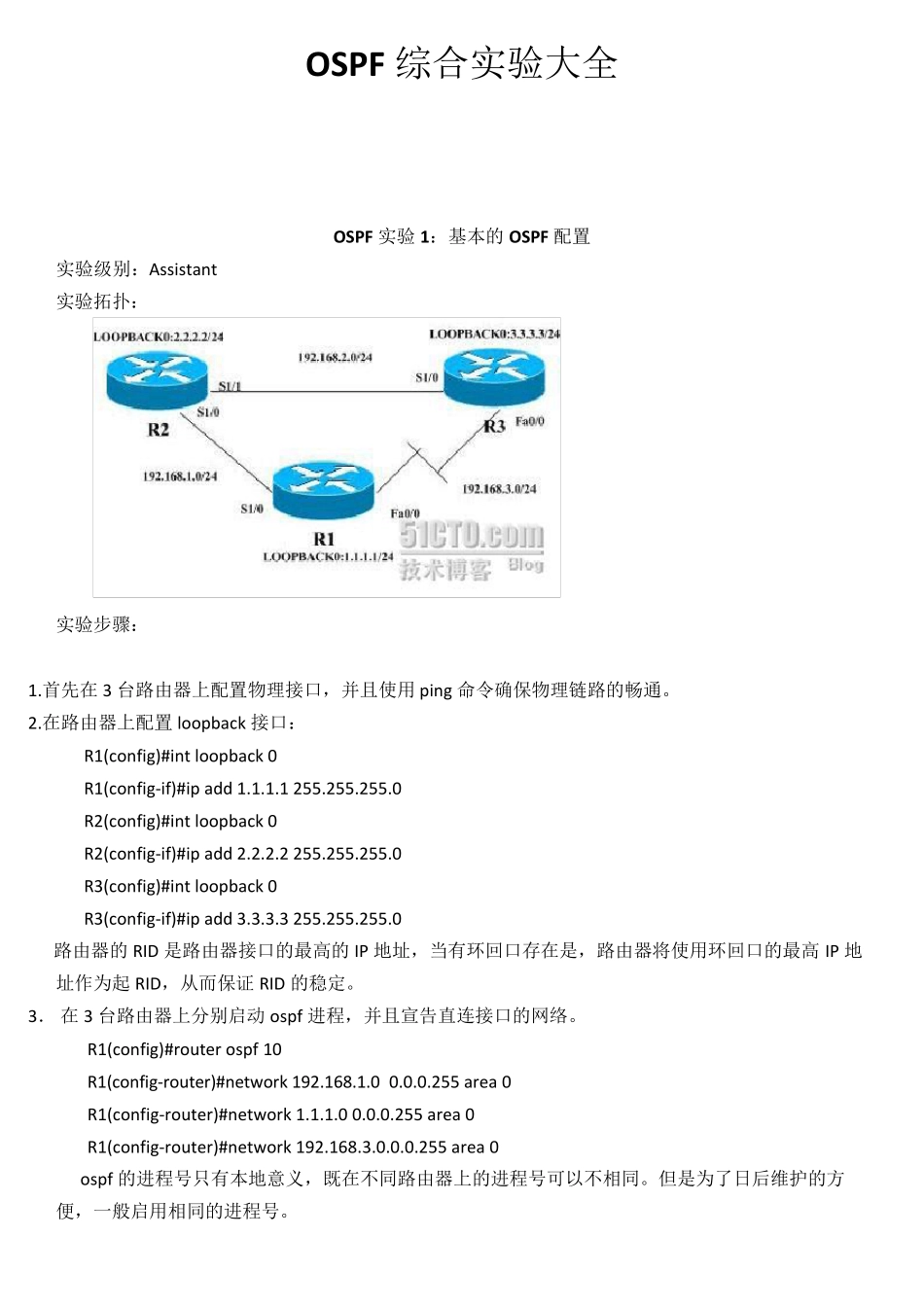

OSPF 综合实验大全 OSPF 实验1：基本的OSPF 配置 实验级别：Assistant 实验拓扑： 实验步骤： 1.首先在3 台路由器上配置物理接口，并且使用ping 命令确保物理链路的畅通。 2.在路由器上配置loopback 接口： R1(config)#int loopback 0 R1(config-if)#ip add 1.1.1.1 255.255.255.0 R2(config)#int loopback 0 R2(config-if)#ip add 2.2.2.2 255.255.255.0 R3(config)#int loopback 0 R3(config-if)#ip add 3.3.3.3 255.255.255.0 路由器的RID 是路由器接口的最高的IP 地址，当有环回口存在是，路由器将使用环回口的最高 IP 地址作为起 RID，从而保证 RID 的稳定。 3． 在3 台路由器上分别启动 ospf 进程，并且宣告直连接口的网络。 R1(config)#router ospf 10 R1(config-router)#netw ork 192.168.1.0 0.0.0.255 area 0 R1(config-router)#netw ork 1.1.1.0 0.0.0.255 area 0 R1(config-router)#netw ork 192.168.3.0.0.0.255 area 0 ospf 的进程号只有本地意义，既在不同路由器上的进程号可以不相同。但是为了日后维护的方便，一般启用相同的进程号。 ospf 使用反向掩码。Area 0 表示骨干区域，在设计ospf 网络时，所有的非骨干区域都需要和骨干区域直连！ R2，R3 的配置和R1 类似，这里省略。不同的是我们在R2 和R3 上不宣告各自的环回口。 *Aug 13 17:58:51.411: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Serial1/0 from LOADING to FULL, Loading Done 配置结束后，我们可以看到邻居关系已经到达FULL 状态。 4. 在R1 上查看路由表，可以看到以下信息： R1#show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/24 is subnetted, 1 subnets C 1.1...
