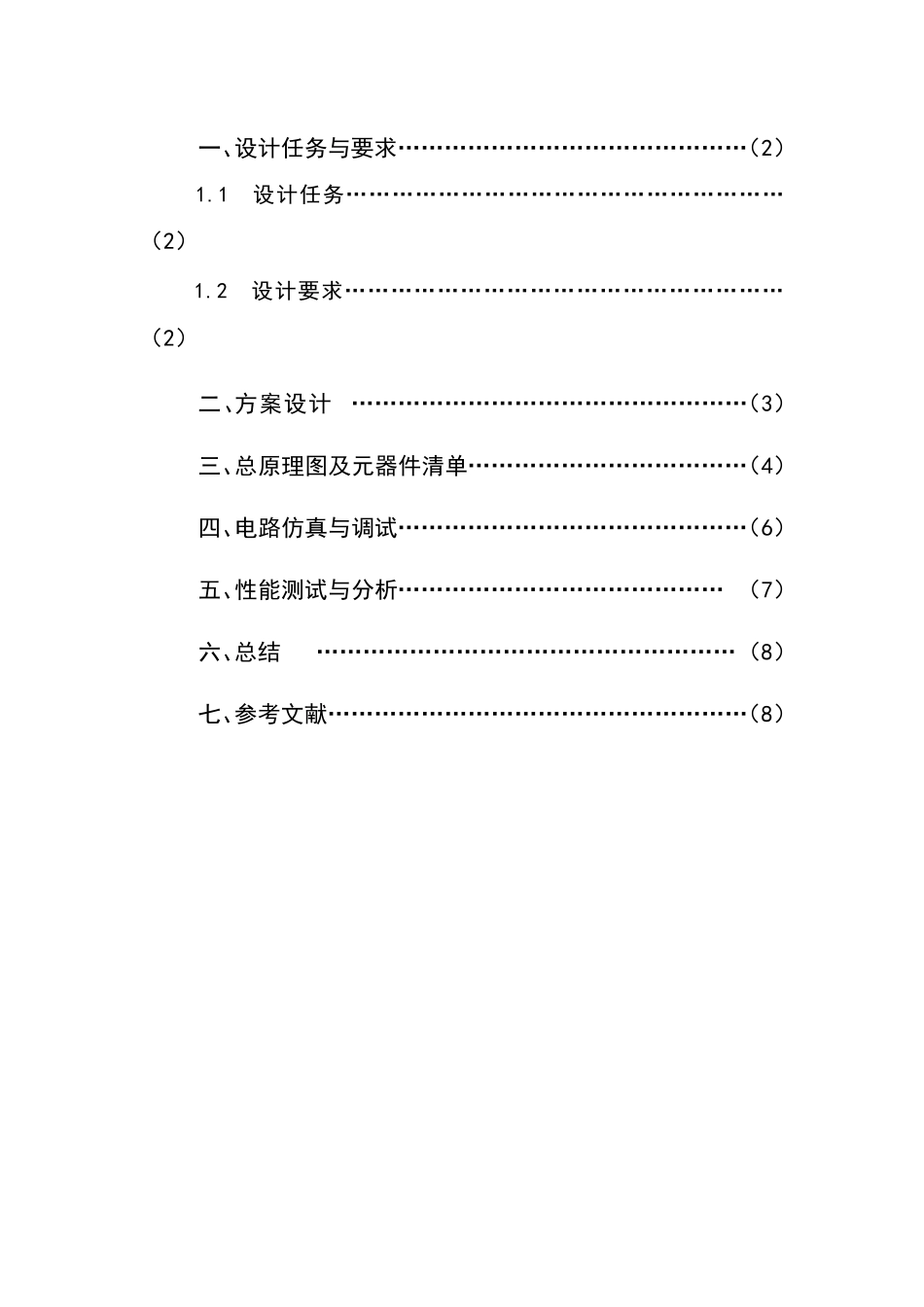

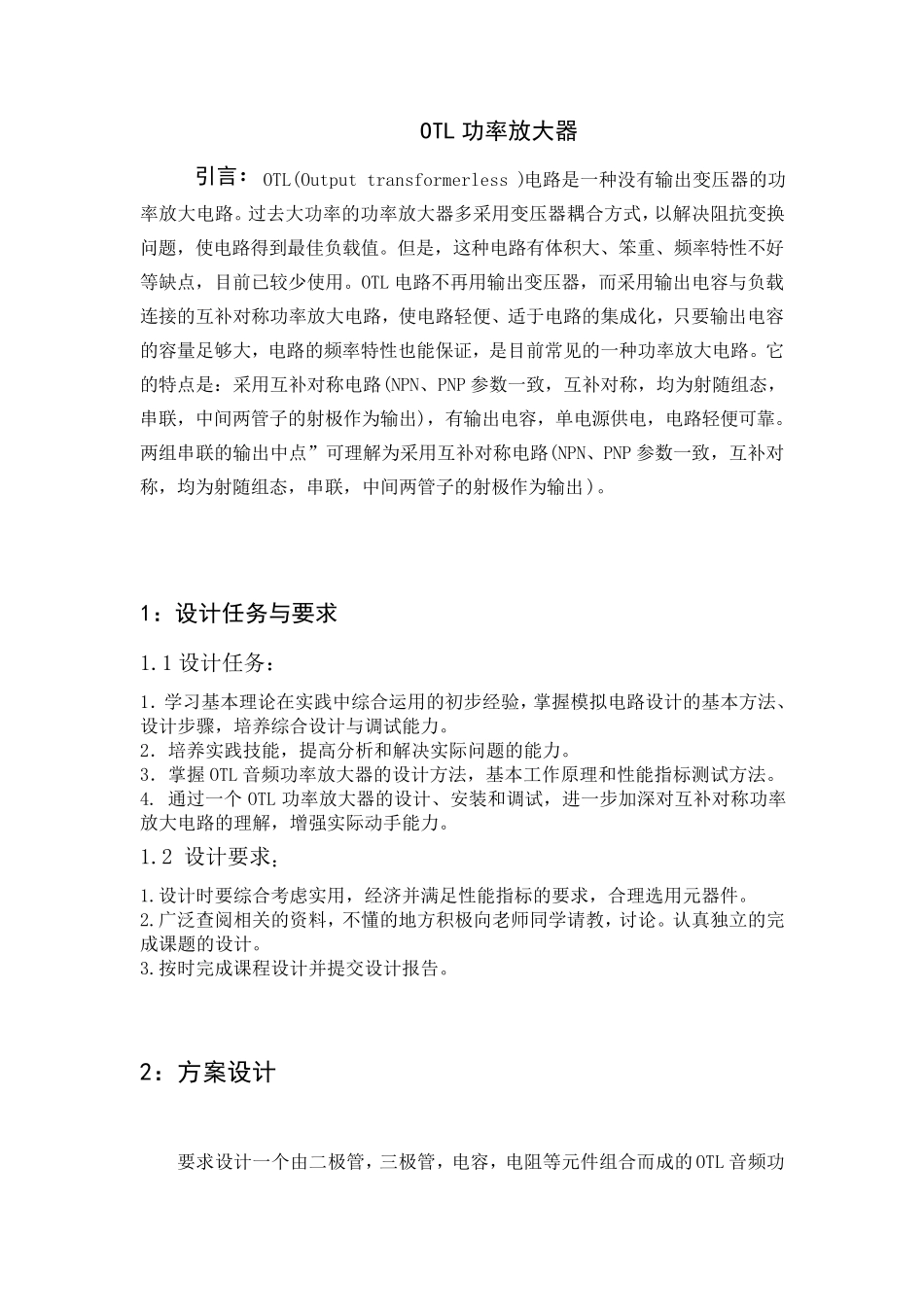

课 程 设 计 课程名称 模拟电子技术 题目名称 功率放大器 专业班级 1 2 网络工程本2 学生姓名 郭能 学 号 *********** 指导教师 孙艳 孙长伟 二○一三年十二月二十三日 目 录 引言…………………………………………………………(2) 一、设计任务与要求………………………………………(2) 1.1 设计任务………………………………………………… (2) 1.2 设计要求………………………………………………… (2) 二、方案设计 ……………………………………………(3) 三、总原理图及元器件清单………………………………(4) 四、电路仿真与调试………………………………………(6) 五、性能测试与分析…………………………………… (7) 六、总结 ……………………………………………… (8) 七、参考文献………………………………………………(8) OTL 功率放大器 引言:OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。过去大功率的功率放大器多采用变压器耦合方式,以解决阻抗变换问题,使电路得到最佳负载值。但是,这种电路有体积大、笨重、频率特性不好等缺点,目前已较少使用。OTL 电路不再用输出变压器,而采用输出电容与负载连接的互补对称功率放大电路,使电路轻便、适于电路的集成化,只要输出电容的容量足够大,电路的频率特性也能保证,是目前常见的一种功率放大电路。它的特点是:采用互补对称电路(NPN、PNP 参数一致,互补对称,均为射随组态,串联,中间两管子的射极作为输出),有输出电容,单电源供电,电路轻便可靠。两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP 参数一致,互补对称,均为射随组态,串联,中间两管子的射极作为输出)。 1:设计任务与要求 1.1 设计任务: 1.学习基本理论在实践中综合运用的初步经验,掌握模拟电路设计的基本方法、设计步骤,培养综合设计与调试能力。 2.培养实践技能,提高分析和解决实际问题的能力。 3.掌握OTL 音频功率放大器的设计方法,基本工作原理和性能指标 测 试方法。 4. 通 过一个 OTL 功率放大器的设计、安 装 和调试,进 一步加 深 对互补对称功率放大电路的理解,增 强 实际动 手 能力。 1.2 设计要求 : 1.设计时 要综合考 虑 实用,经济 并 满 足性能指标 的要求 ,合理选 用元 器件 。 2.广 泛 查 阅 相 关 的资 料 ,不懂 的...
