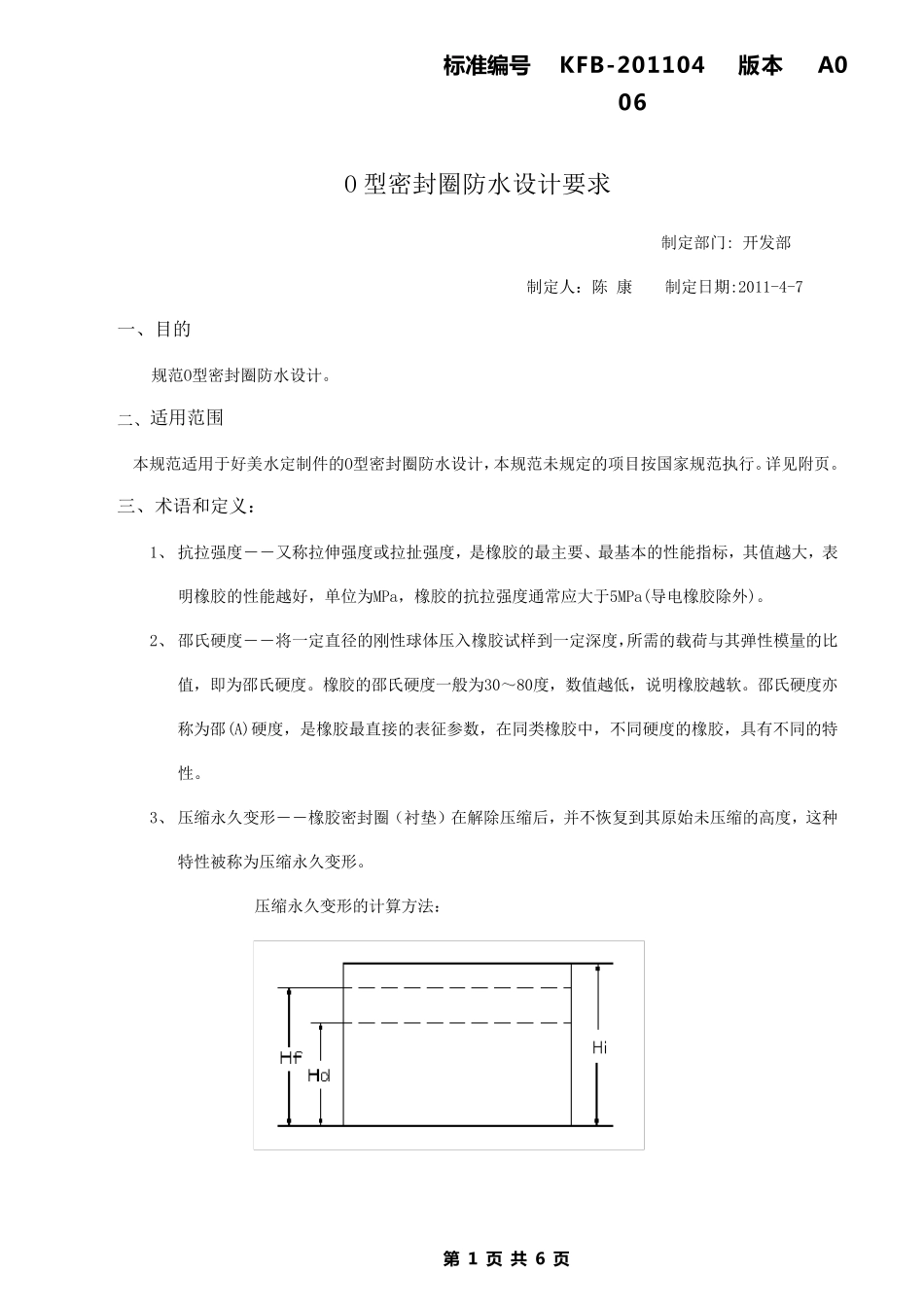

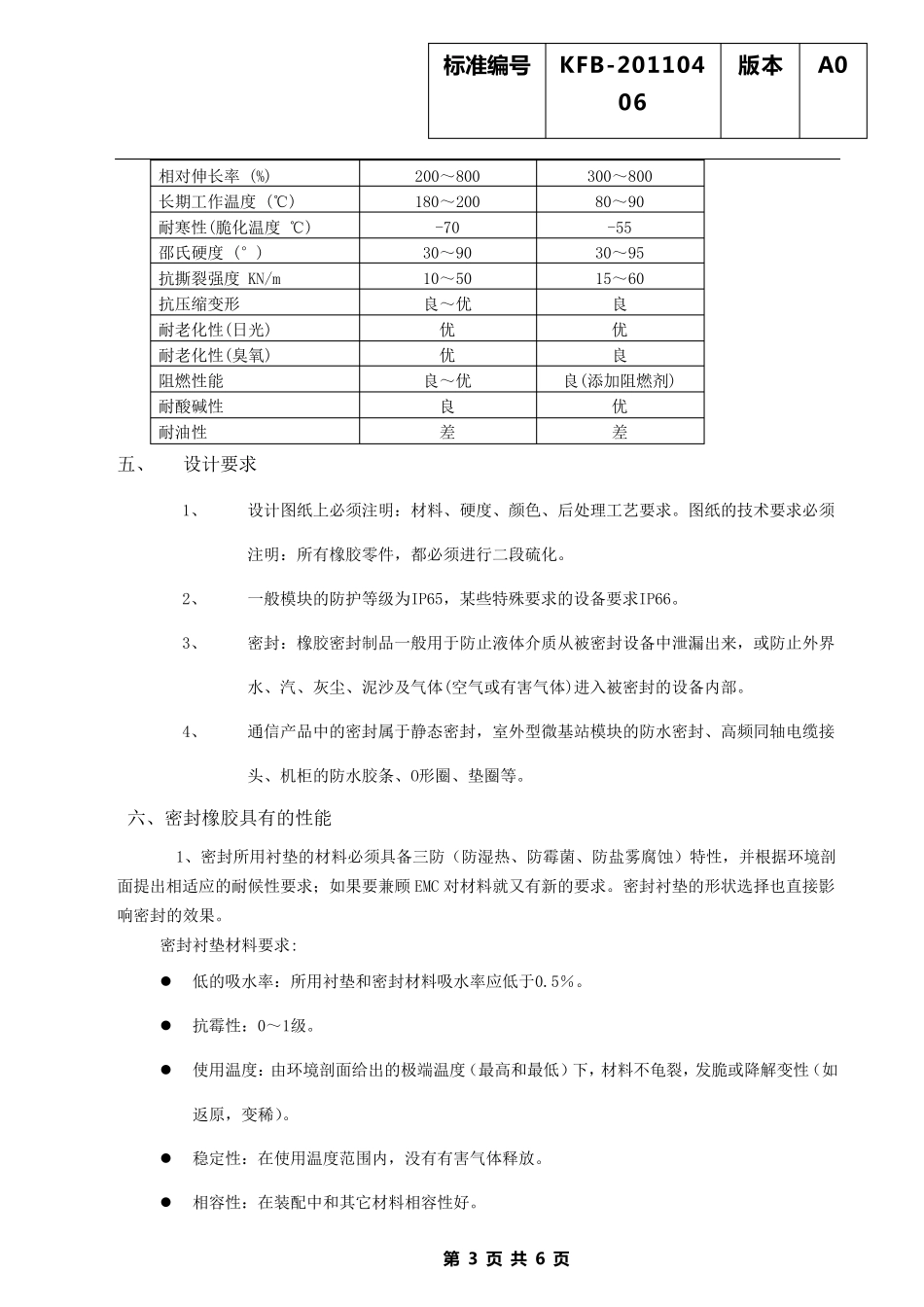

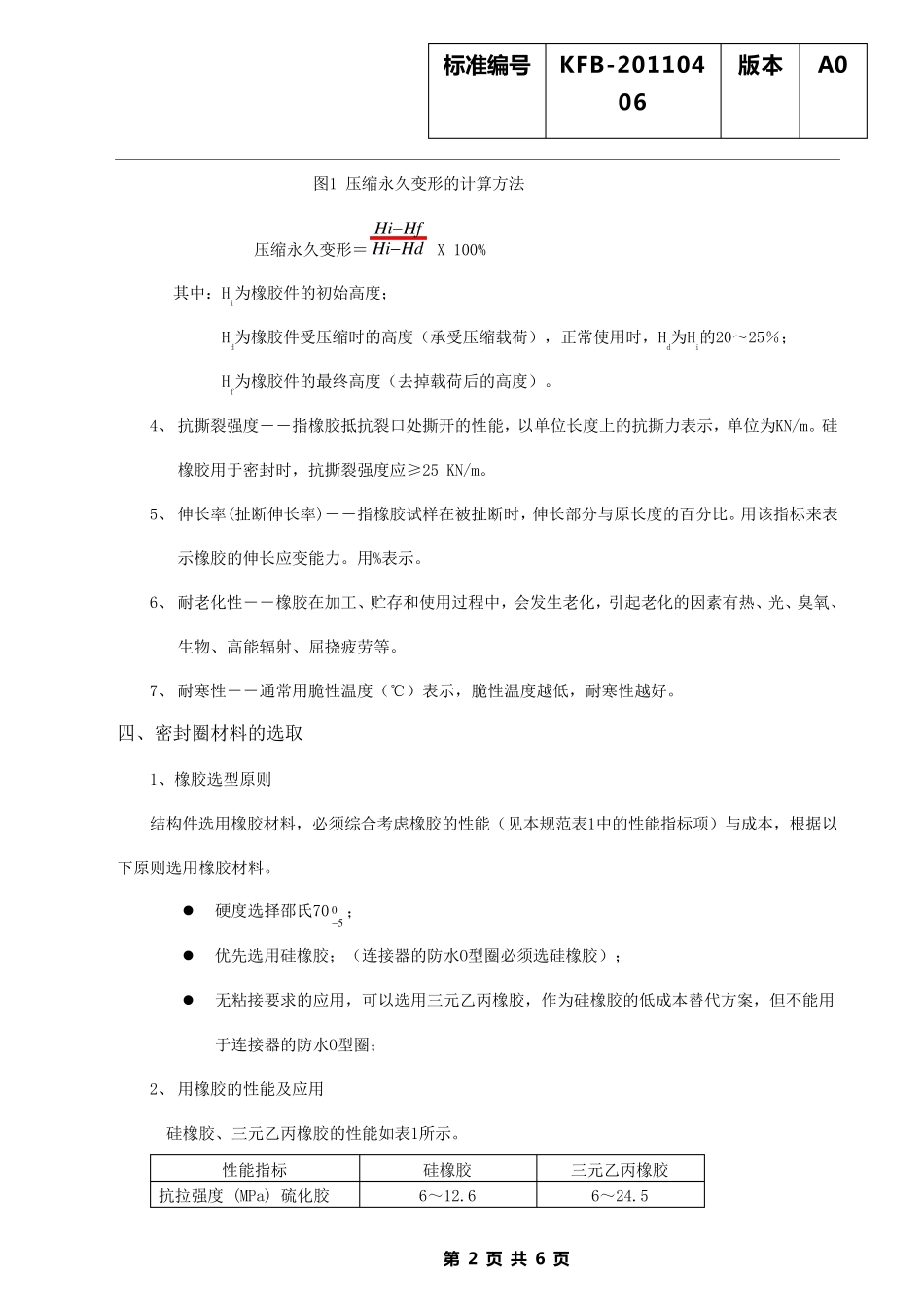

标 准 编 号 KFB-20110406 版 本 A0 第 1 页 共 6 页 O 型密封圈防水设计要求 制定部门: 开发部 制定人：陈 康 制定日期:2011-4-7 一、目的 规范O型密封圈防水设计。 二、适用范围 本规范适用于好美水定制件的O型密封圈防水设计，本规范未规定的项目按国家规范执行。详见附页。 三、术语和定义： 1、 抗拉强度――又称拉伸强度或拉扯强度，是橡胶的最主要、最基本的性能指标，其值越大，表明橡胶的性能越好，单位为MPa，橡胶的抗拉强度通常应大于5MPa(导电橡胶除外)。 2、 邵氏硬度――将一定直径的刚性球体压入橡胶试样到一定深度，所需的载荷与其弹性模量的比值，即为邵氏硬度。橡胶的邵氏硬度一般为30～80度，数值越低，说明橡胶越软。邵氏硬度亦称为邵(A)硬度，是橡胶最直接的表征参数，在同类橡胶中，不同硬度的橡胶，具有不同的特性。 3、 压缩永久变形――橡胶密封圈（衬垫）在解除压缩后，并不恢复到其原始未压缩的高度，这种特性被称为压缩永久变形。 压缩永久变形的计算方法： 标 准 编 号 KFB-20110406 版 本 A0 第 2 页 共 6 页 图1 压缩永久变形的计算方法 压缩永久变形＝HiHfHiHd X 100% 其中：Hi为橡胶件的初始高度； Hd为橡胶件受压缩时的高度（承受压缩载荷），正常使用时，Hd为Hi的20～25％； Hf为橡胶件的最终高度（去掉载荷后的高度）。 4、 抗撕裂强度――指橡胶抵抗裂口处撕开的性能，以单位长度上的抗撕力表示，单位为KN/m。硅橡胶用于密封时，抗撕裂强度应≥25 KN/m。 5、 伸长率(扯断伸长率)――指橡胶试样在被扯断时，伸长部分与原长度的百分比。用该指标来表示橡胶的伸长应变能力。用%表示。 6、 耐老化性――橡胶在加工、贮存和使用过程中，会发生老化，引起老化的因素有热、光、臭氧、生物、高能辐射、屈挠疲劳等。 7、 耐寒性――通常用脆性温度（℃）表示，脆性温度越低，耐寒性越好。 四、密封圈材料的选取 1、橡胶选型原则 结构件选用橡胶材料，必须综合考虑橡胶的性能（见本规范表1中的性能指标项）与成本，根据以下原则选用橡胶材料。  硬度选择邵氏70 05 ；  优先选用硅橡胶；（连接器 的防 水 O型圈必须选硅橡胶）；  无 粘 接要 求 的应用，可 以选用三 元 乙 丙 橡胶，作 为硅橡胶的低成本替 代 方案 ，但 不 能用于连接器 的防 水 O型圈； 2、 用橡胶的性能及 应用 硅橡胶、三 元 乙...
