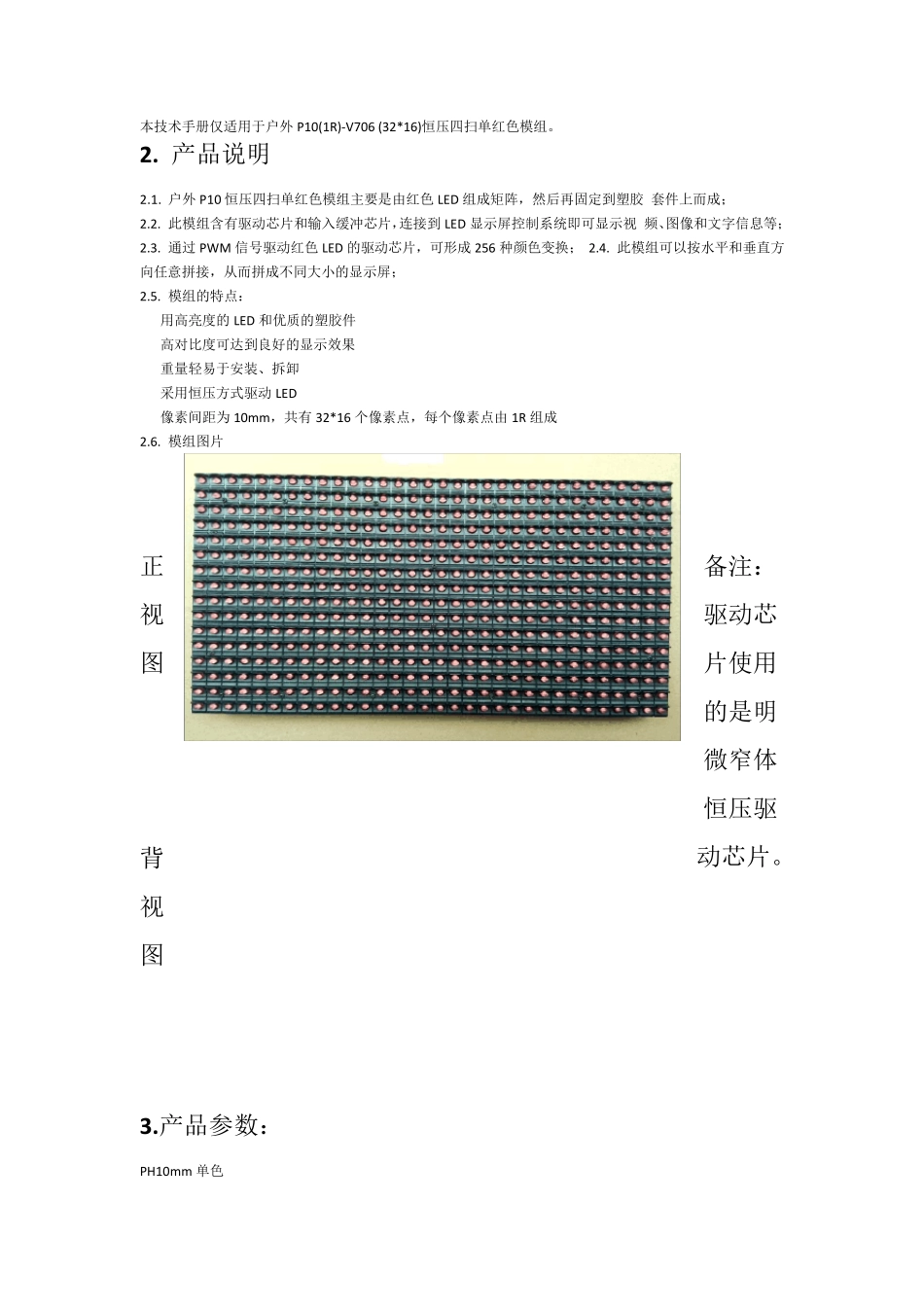

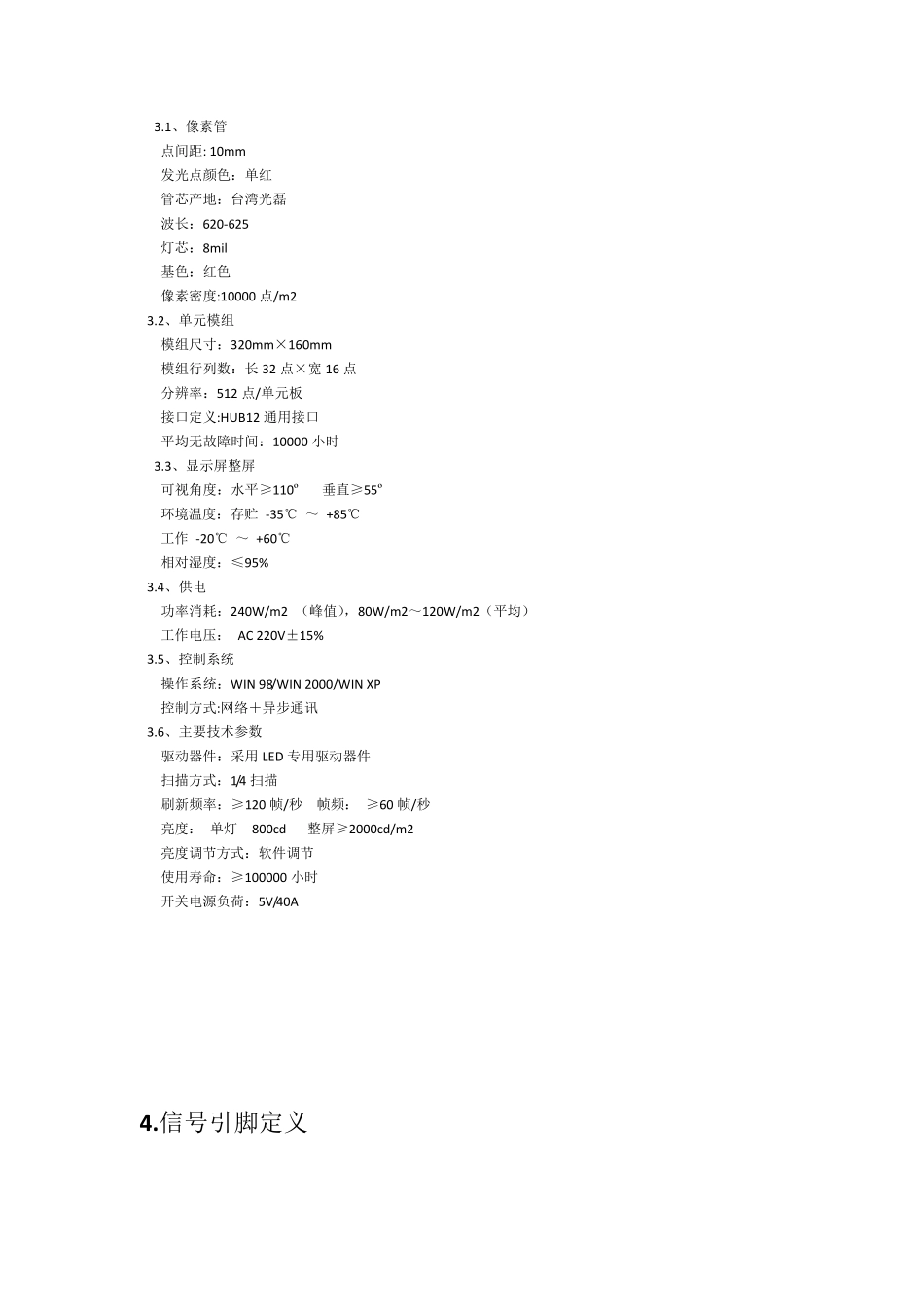

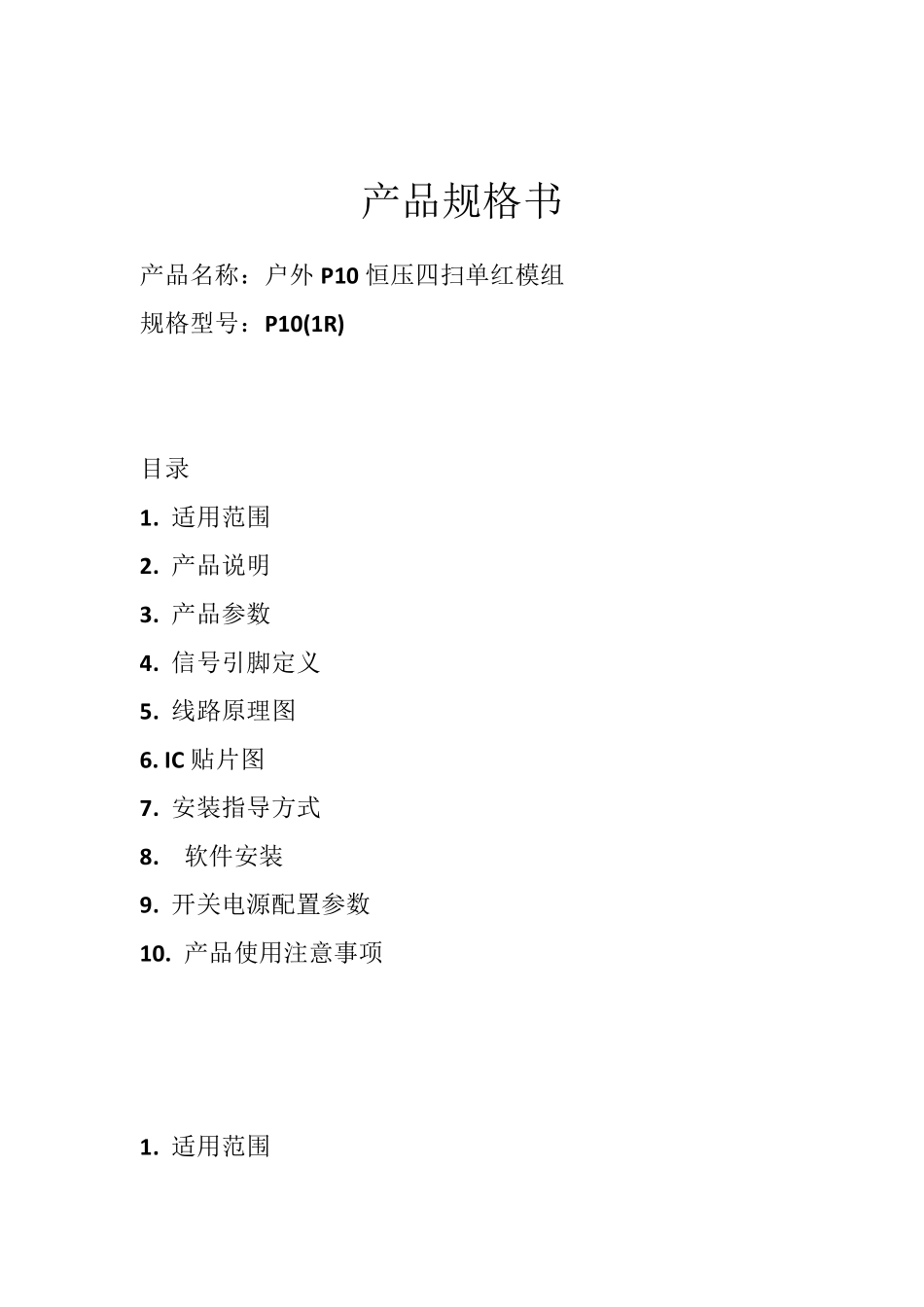

产品规格书 产品名称：户外P10 恒压四扫单红模组 规格型号：P10(1R) 目录 1. 适用范围 2. 产品说明 3. 产品参数 4. 信号引脚定义 5. 线路原理图 6. IC 贴片图 7. 安装指导方式 8. 软件安装 9. 开关电源配置参数 10. 产品使用注意事项 1. 适用范围 本技术手册仅适用于户外P10(1R)-V706 (32*16)恒压四扫单红色模组。 2. 产品说明 2.1. 户外P10 恒压四扫单红色模组主要是由红色LED 组成矩阵，然后再固定到塑胶 套件上而成； 2.2. 此模组含有驱动芯片和输入缓冲芯片，连接到LED 显示屏控制系统即可显示视 频、图像和文字信息等； 2.3. 通过 PWM 信号驱动红色LED 的驱动芯片，可形成256 种颜色变换； 2.4. 此模组可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏； 2.5. 模组的特点： 用高亮度的 LED 和优质的塑胶件 高对比度可达到良好的显示效果 重量轻易于安装、拆卸 采用恒压方式驱动LED 像素间距为 10mm，共有32*16 个像素点，每个像素点由1R 组成 2.6. 模组图片 正视图 备注： 驱动芯片使用的是明微窄体恒压驱动芯片。 背视图 3.产品参数： PH10mm 单色 3.1、像素管 点间距: 10m m 发光点颜色：单红 管芯产地：台湾光磊 波长：620-625 灯芯：8m il 基色：红色 像素密度:10000 点/m 2 3.2、单元模组 模组尺寸：320m m ×160m m 模组行列数：长32 点×宽16 点 分辨率：512 点/单元板 接口定义:HUB12 通用接口 平均无故障时间：10000 小时 3.3、显示屏整屏 可视角度：水平≥110º 垂直≥55º 环境温度：存贮 -35℃ ～ +85℃ 工作 -20℃ ～ +60℃ 相对湿度：≤95% 3.4、供电 功率消耗：240W/m 2 （峰值），80W/m 2～120W/m 2（平均） 工作电压： AC 220V±15% 3.5、控制系统 操作系统：WIN 98/WIN 2000/WIN XP 控制方式:网络＋异步通讯 3.6、主要技术参数 驱动器件：采用LED 专用驱动器件 扫描方式：1/4 扫描 刷新频率：≥120 帧/秒 帧频： ≥60 帧/秒 亮度： 单灯 800cd 整屏≥2000cd/m 2 亮度调节方式：软件调节 使用寿命：≥100000 小时 开关电源负荷：5V/40A 4 .信号引脚定义 5.线路原理图 6. IC 贴片图 7. 安装指导方式 安装方式 8. 软件安装 打开电脑电源，启动电脑，等电脑运行稳定后，将我司提供的配套光盘放入光驱，备份光盘数据，安装相关软件及驱动。 9. 开关电源...
