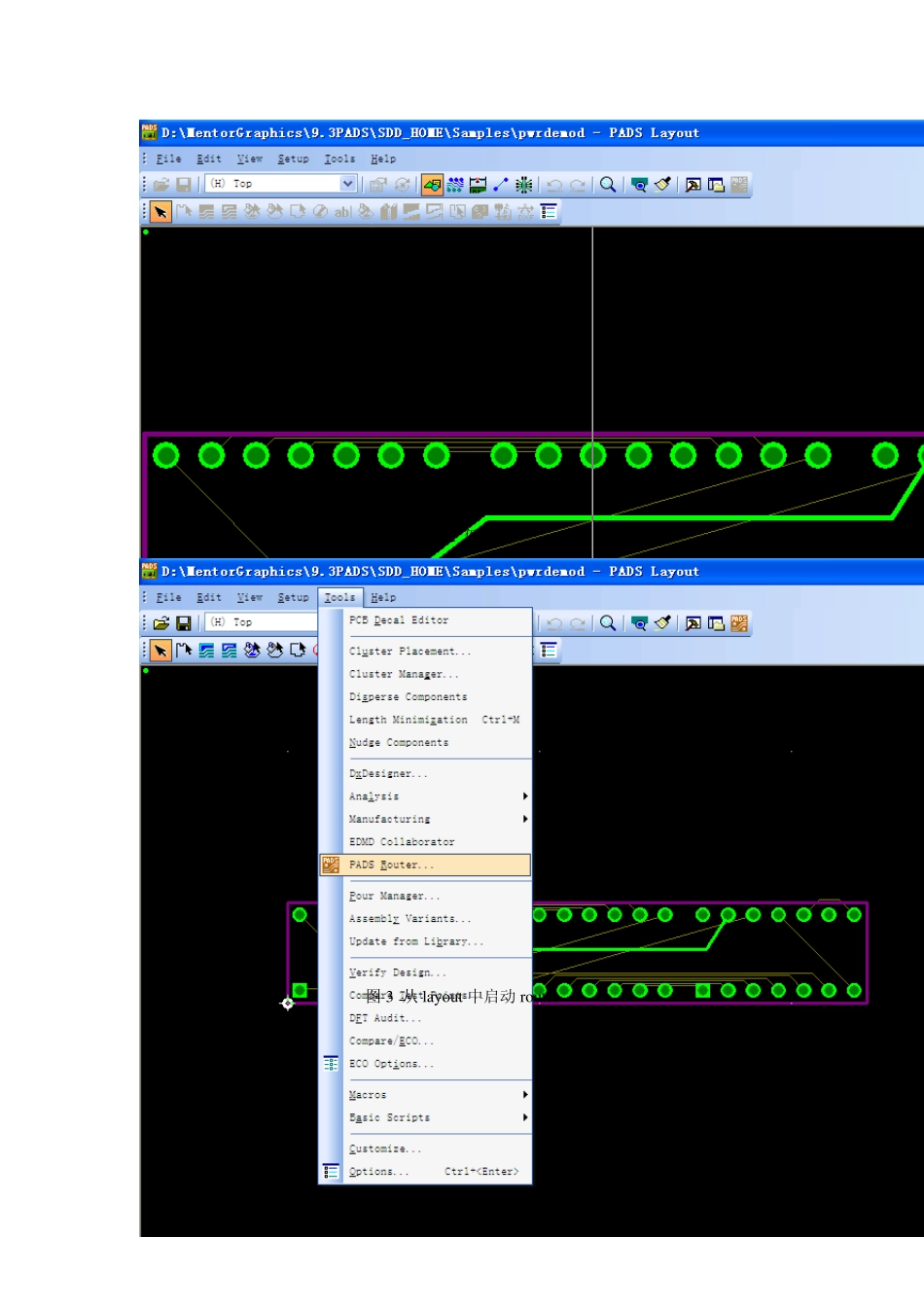

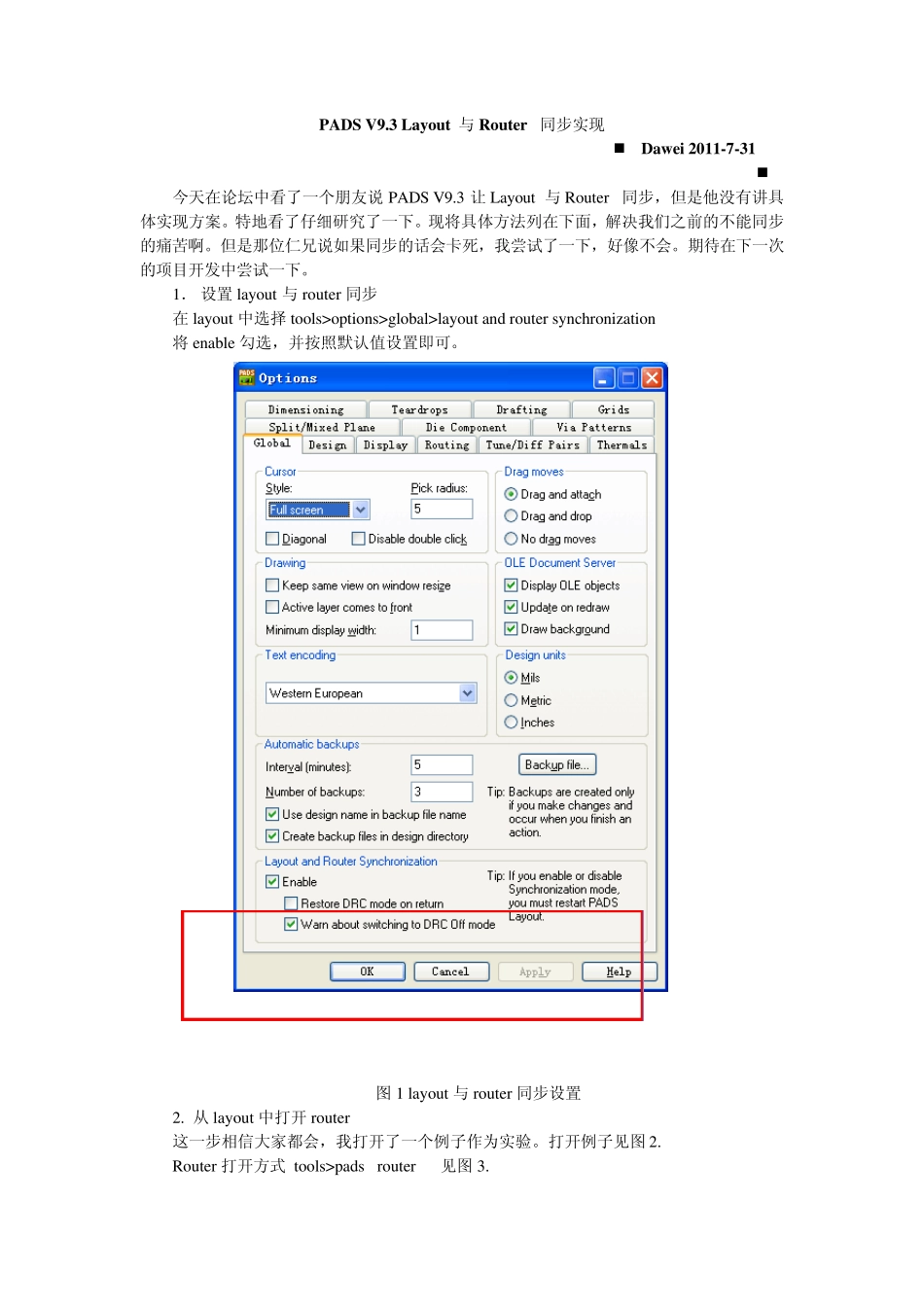

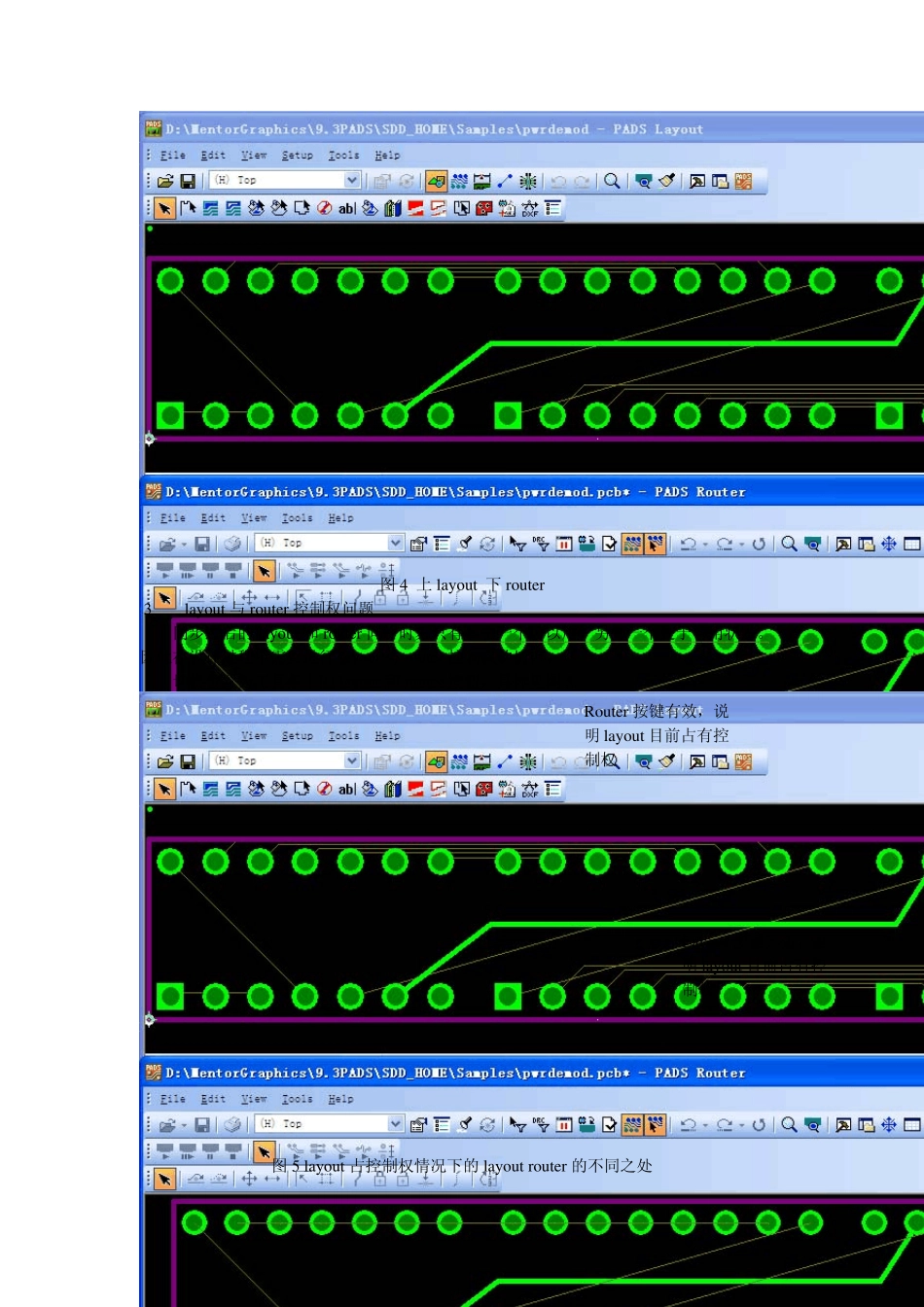

PADS V9.3 Layout 与 Router 同步实现  Dawei 2011-7-31  今天在论坛中看了一个朋友说PADS V9.3 让Layout 与 Router 同步，但是他没有讲具体实现方案。特地看了仔细研究了一下。现将具体方法列在下面，解决我们之前的不能同步的痛苦啊。但是那位仁兄说如果同步的话会卡死，我尝试了一下，好像不会。期待在下一次的项目开发中尝试一下。 1． 设置 layout 与router 同步 在layout 中选择 tools>options>global>layout and router synchronization 将 enable 勾选，并按照默认值设置即可。 图 1 layout 与router 同步设置 2. 从 layout 中打开 router 这一步相信大家都会，我打开了一个例子作为实验。打开例子见图 2. Router 打开方式 tools>pads router 见图 3. 图2 例子 图3 从lay ou t 中启动 rou ter 图4 上lay ou t 下rou ter 3 lay ou t 与rou ter 控制权问题 同步之后的lay ou t 和rou ter 同一时刻只有其中一个可以用，另外一个处于备用状态。 因此在设计过程中需要进行 lay ou t 与rou ter 控制权的切换。 切换位置为工具条上的lay ou t 和rou ter 按钮，具体见图5. 图5 lay ou t 占控制权情况下的lay ou t rou ter 的不同之处 Rou ter 按键有效，说明 lay ou t 目前占有控制权 Lay ou t 按键无效，说明 lay ou t 目前占有控制权 图6 rou ter 占控制权情况下的lay ou t rou ter 的不同之处 从图5 和图6 可以看出两个正好相反。 4 实际操作实例 Lay ou t 占控制权的情况下走一根线，走线中见图7。，走完线见图8. 图7 走线中的lay ou t 和rou ter 软件界面 Lay ou t 按键有效，说明 rou ter 目前占有控制权 Rou ter 按键无效，说明 rou ter 目前占有控制权 图8 走线完毕的lay ou t 和rou ter 软件界面 从图7 和图8 中可以看出，当在lay ou t 占控制权的情况下，在lay ou t 中走完一根线，发现在rou ter 中同时也出现一根同样的线，软件之间的反应非常的快，不会有卡死情况。 控制权的切换需要按照 part 3 中的操作方式进行，否则 rou ter 在将无法进行走线操作。 我们再反过来操作一下，图9 为 rou ter 走线中的情况和图10 为 rou ter 走线完毕的情况。 图9 rou ter 控制权下的走线中的lay ou t 与 rou ter 反应情况 图10 rou ter 控制权下的走线完成的lay ou t 与rou ter 反应情况 从图9 和图10 的反应来看，这个同步操作简化了很多的软件开关操作。说明 pads V9.3还是做了不少改进的。 希望以上的操作对大家有帮助。 另外提一下，padsV9.3 的其他新功能。 1） 现在 line PIN 的net 名称 2） Pdf creater 直接打印 pdf 文件（类似之前的pads logic 功能，很实用，特别是在文件查看方面，不需要装软件都可以采用 pdf 来查看。） 3） 3D 功能 ------- Æ 很不好用，建议大家就不要用了。
