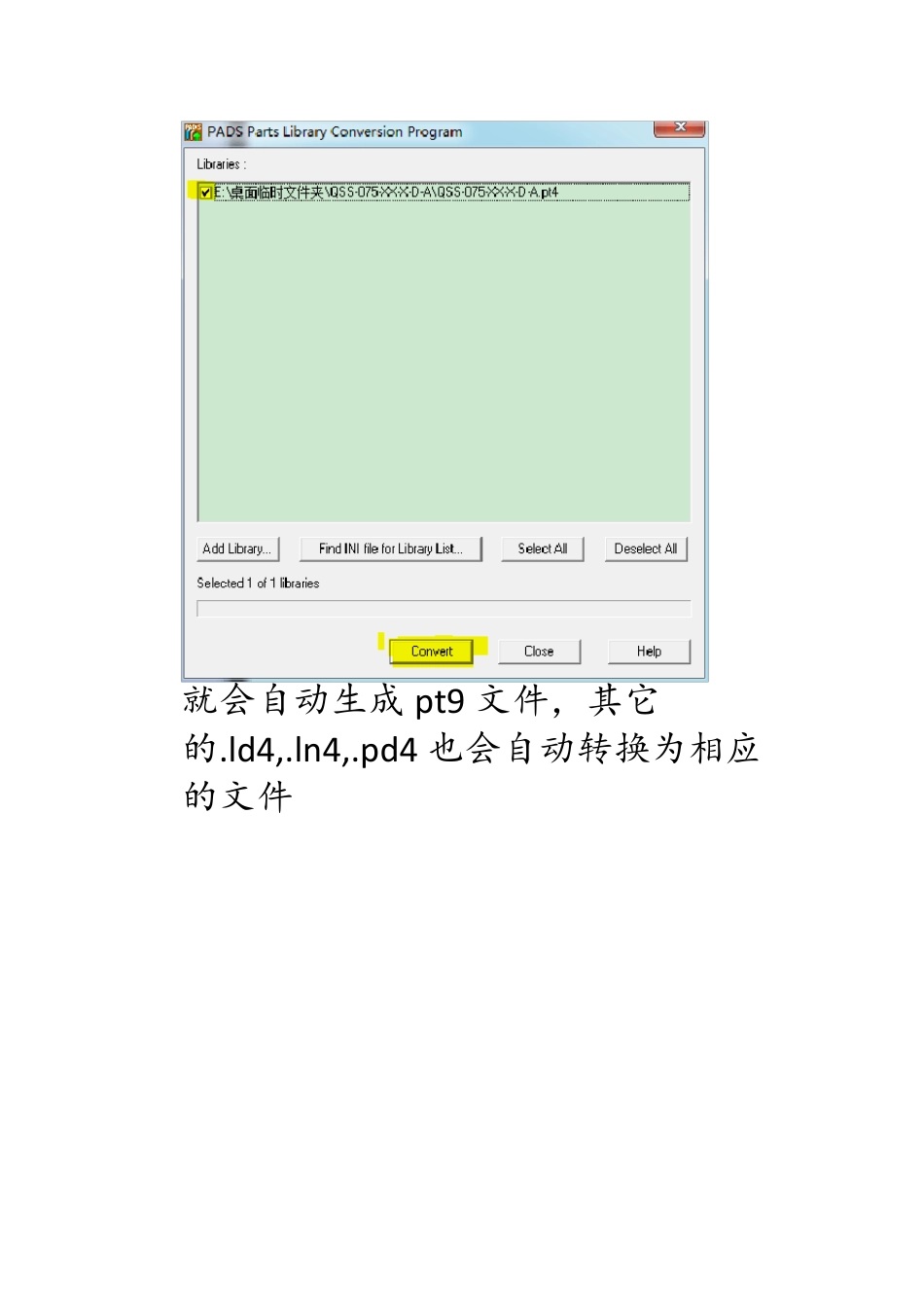

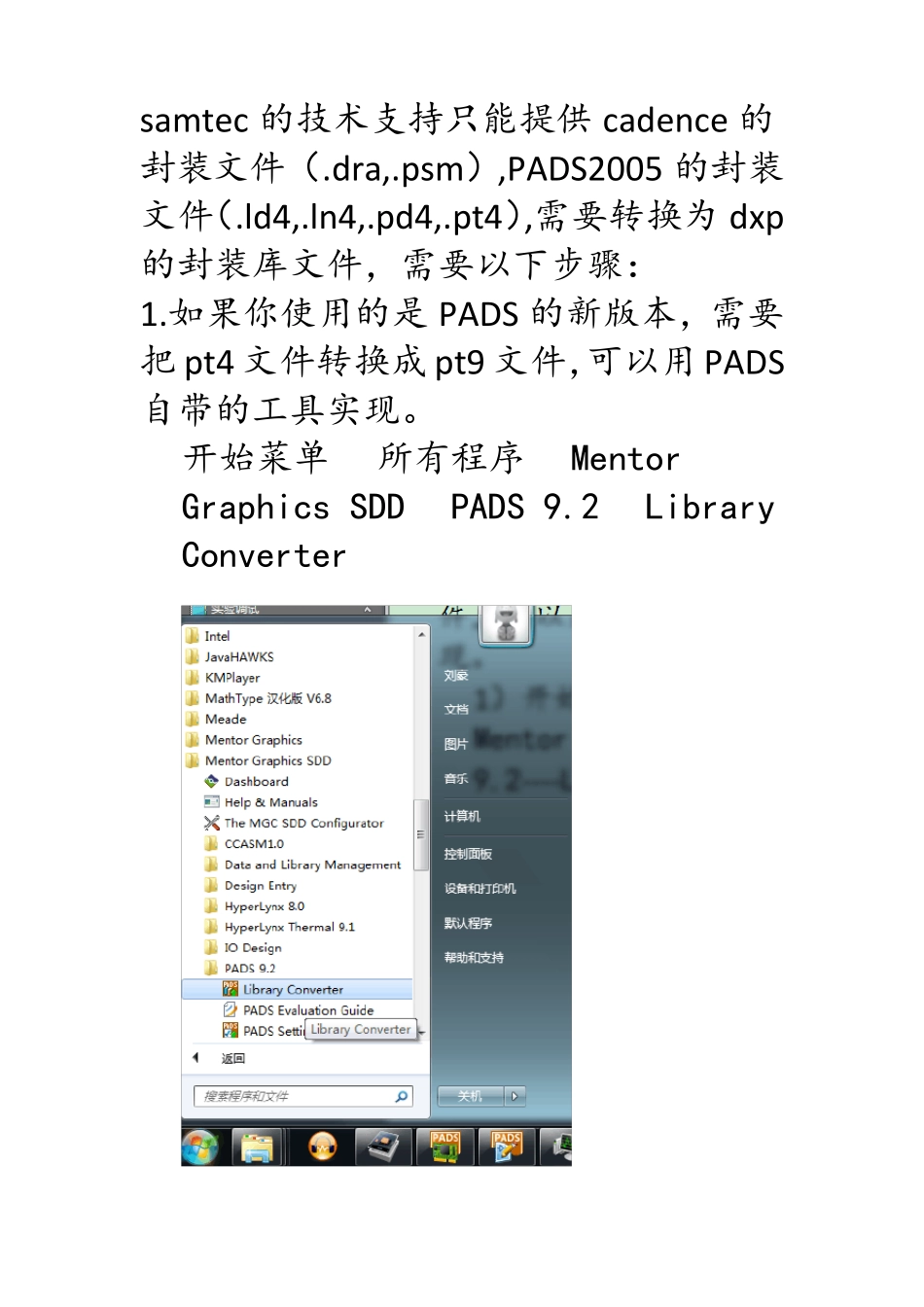

samtec 的技术支持只能提供cadence 的封装文件(.dra,.psm),PADS2005 的封装文件(.ld4,.ln4,.pd4,.pt4),需要转换为dxp的封装库文件,需要以下步骤: 1.如果你使用的是PADS 的新版本,需要把pt4 文件转换成pt9 文件,可以用PADS自带的工具实现。 开始菜单----所有程序----Mentor Graphics SDD----PADS 9.2----Library Converter 点击Add Library 选择需要转换的pt4 文件, 点击Convert 就会自动生成pt9 文件,其它的.ld4,.ln4,.pd4 也会自动转换为相应的文件 2.有了转换好的pt9 文件,先要在PADS的原理图库中和PCB 库中添加这个文件: 1)先在原理图中添加 打开PADS logic,点击左上角的File,新建一个原理图文件 保存文件 在原理图库中添加上面生成的pt9 文件。 点击 File----Library 出现下面对话框,点击 Manage Lib List 点击ADD,添加库文件 选择刚才生成的文件 点击OK,添加成功 2)在PCB 中添加库文件,打开PADS Layout。 添加库的步骤与原理图一模一样 3.添加好库文件后,就需要放置器件 1)在刚才保存的原理图中放置器件 点击左上角的Add Part 选择刚才添加的器件,点击Add 放置完器件 点击 PADS Layout 点击New 会自动打开PADS Layout 保存PCB 文件 然后PADS logic 中会弹出对话框 点击 Design 点击 Send Net list 弹出下面的对话框说明在 PCB 中添加成功 打开 PADS Layout 会看到 4.把原理图库和PCB 库导出成dxp 可识别文件 1)原理图导出 在PADS Logic 中导出 选择txt 文件格式 在弹出的对话框中选择Select All 在Ou tpu t Version 中选择 PADS Logic 2005 格式,点击 OK 完成 2)PCB 导出 在PADS Layout 中导出 选择保存为.asc 文件 在弹出的对话框中选择Select All 在Fomat 中选择Pow erPCB V3.0,点击OK完成。 5.在dxp 中导入刚才生成的原理图文件 打开 dxp,使用导入向导 出现对话框,点击 Next 选择PADS ASCII Design AND Library Files,点击Next 点击ADD 选择刚才生成的txt 文件,并打开 出现对话框,逛点Next 直到完成 导入完成 在dxp 中导入刚才生成的PCB 文件 步骤与上面基本相同,完成后如下图
