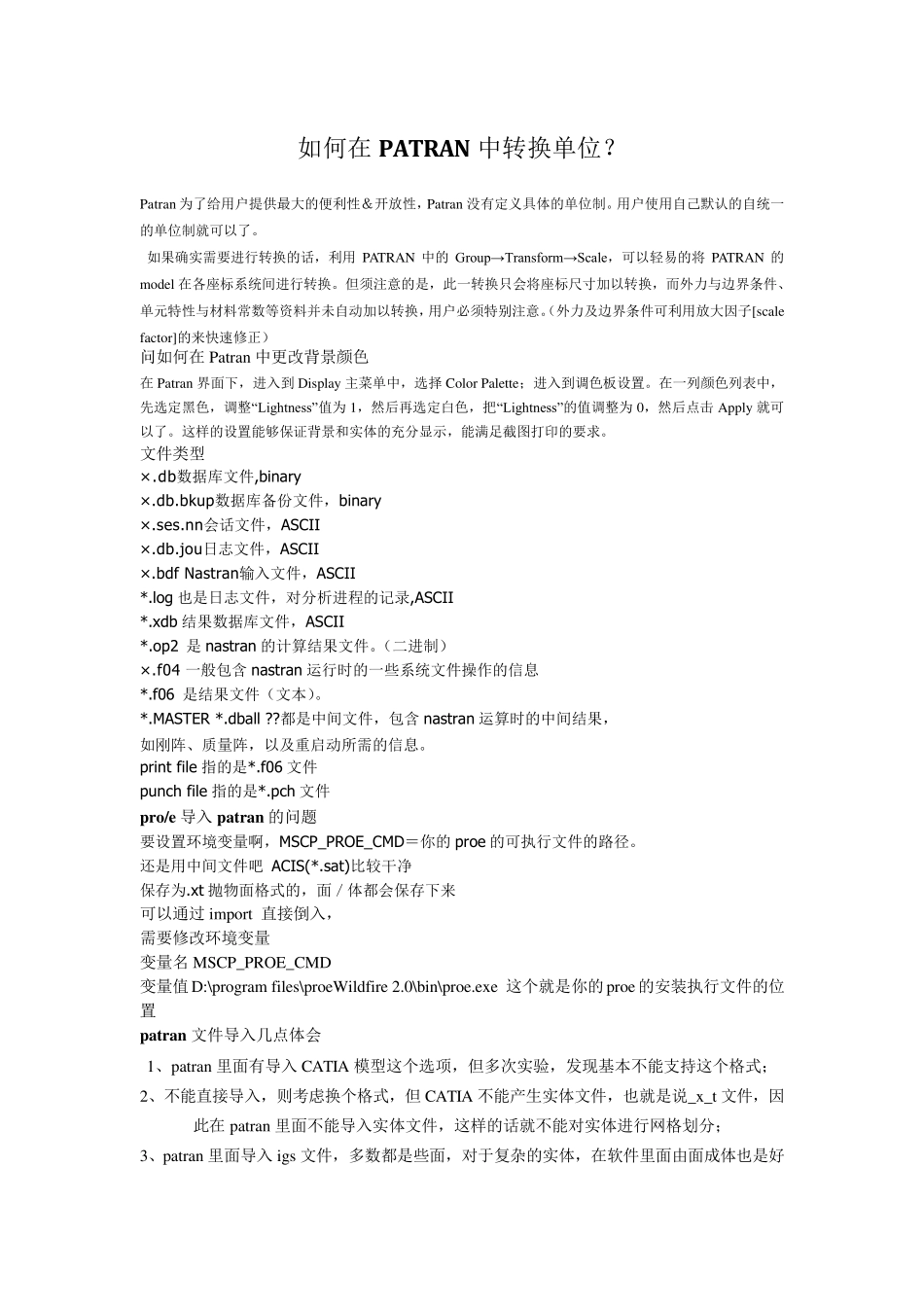

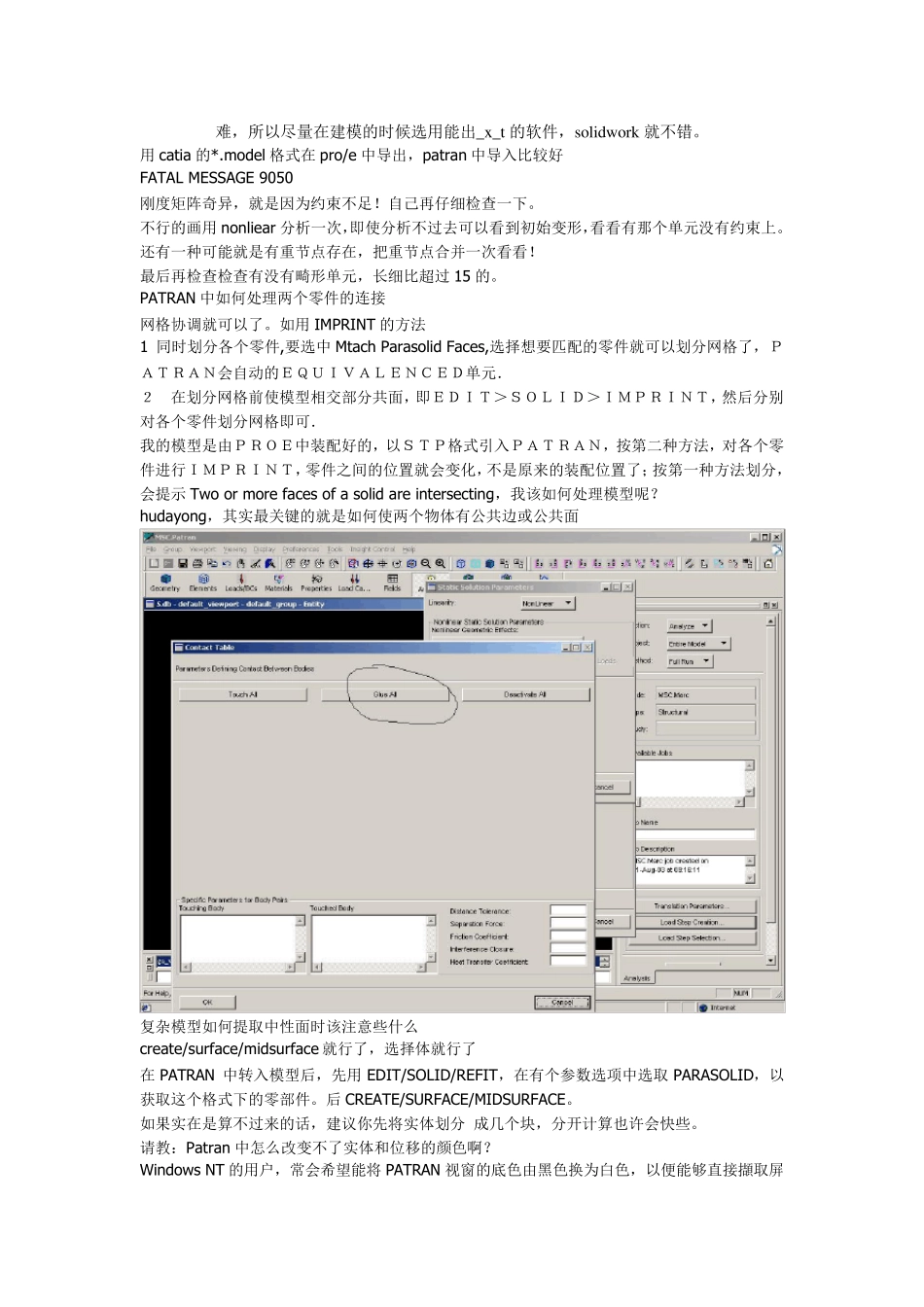

如何在PATRAN 中转换单位? Patran 为了给用户提供最大的便利性&开放性,Patran 没有定义具体的单位制。用户使用自己默认的自统一的单位制就可以了。 如果确实需要进行转换的话,利用PATRAN 中的Group→Transform→Scale,可以轻易的将PATRAN 的model 在各座标系统间进行转换。但须注意的是,此一转换只会将座标尺寸加以转换,而外力与边界条件、单元特性与材料常数等资料并未自动加以转换,用户必须特别注意。(外力及边界条件可利用放大因子[scale factor]的来快速修正) 问如何在Patran 中更改背景颜色 在Patran 界面下,进入到 Display 主菜单中,选择 Color Palette;进入到调色板设置。在一列颜色列表中,先选定黑色,调整“Lightness”值为1,然后再选定白色,把“Lightness”的值调整为0,然后点击 Apply 就可以了。这样的设置能够保证背景和实体的充分显示,能满足截图打印的要求。 文件类型 × .db数据库文件,binary × .db.bkup数据库备份文件,binary × .ses.nn会话文件,ASCII × .db.jou日志文件,ASCII × .bdf Nastran输入文件,ASCII *.log 也是日志文件,对分析进程的记录,ASCII *.xdb 结果数据库文件,ASCII *.op2 是nastran 的计算结果文件。(二进制) × .f04 一般包含 nastran 运行时的一些系统文件操作的信息 *.f06 是结果文件(文本)。 *.MASTER *.dball ??都是中间文件,包含 nastran 运算时的中间结果, 如刚阵、质量阵,以及重启动所需的信息。 print file 指的是*.f06 文件 punch file 指的是*.pch 文件 pro/e 导入 patran 的问题 要设置环境变量啊,MSCP_PROE_CMD=你的proe 的可执行文件的路径。 还是用中间文件吧 ACIS(*.sat)比较干净 保存为.xt 抛物面格式的,面/体都会保存下来 可以通过 import 直接倒入, 需要修改环境变量 变量名 MSCP_PROE_CMD 变量值 D:\program files\proeWildfire 2.0\bin\proe.ex e 这个就是你的proe 的安装执行文件的位置 patran 文件导入几点体会 1、patran 里面有导入 CATIA 模型这个选项,但多次实验,发现基本不能支持这个格式; 2、不能直接导入,则考虑换个格式,但CATIA 不能产生实体文件,也就是说_x _t 文件,因此在patran 里面不能导入实体文件,这样的话就不能对实体进行网格划分; 3、patran 里面导入 igs 文件,多数都是些面,对于复杂的实体,在软件里面由面成体...
