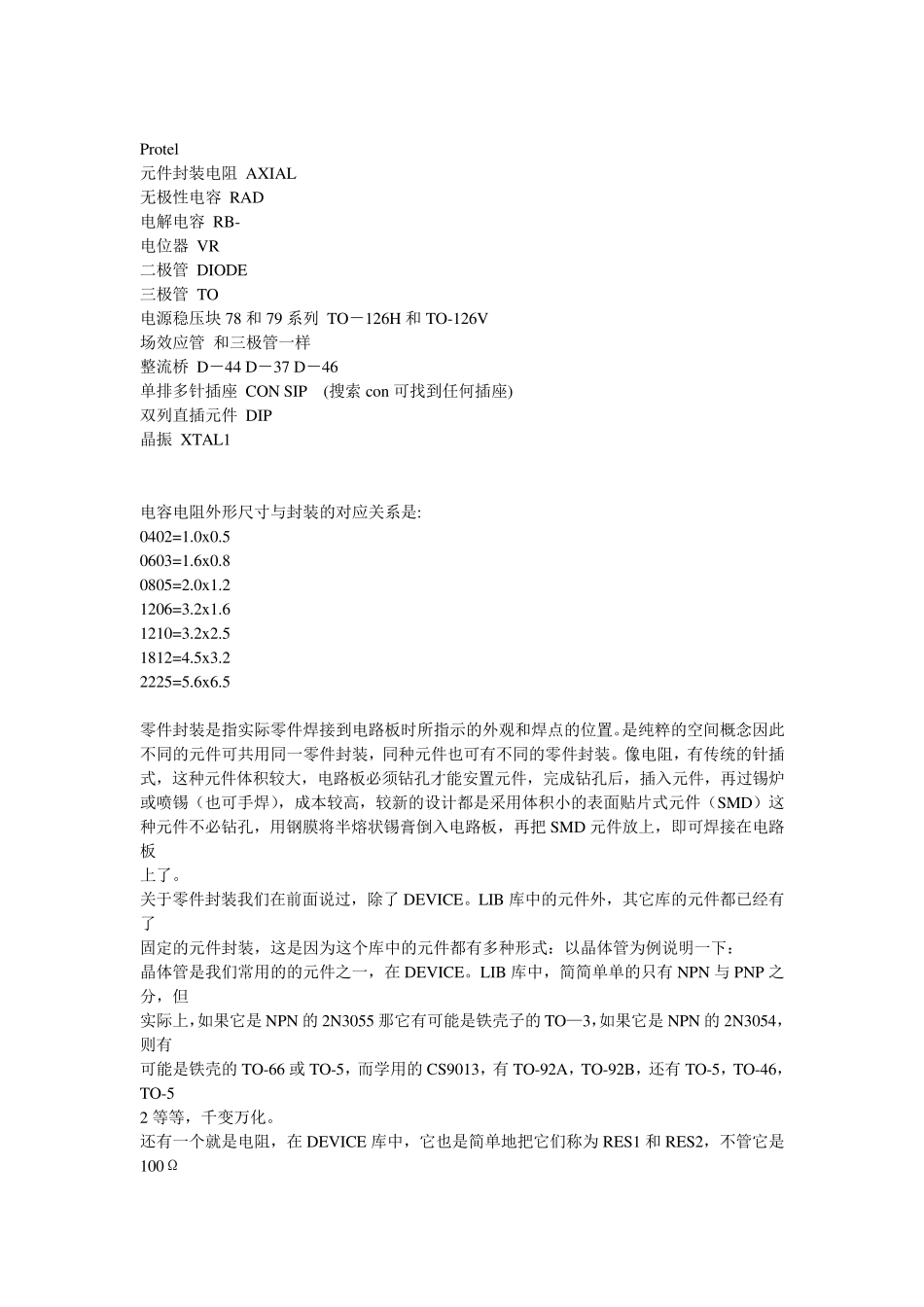

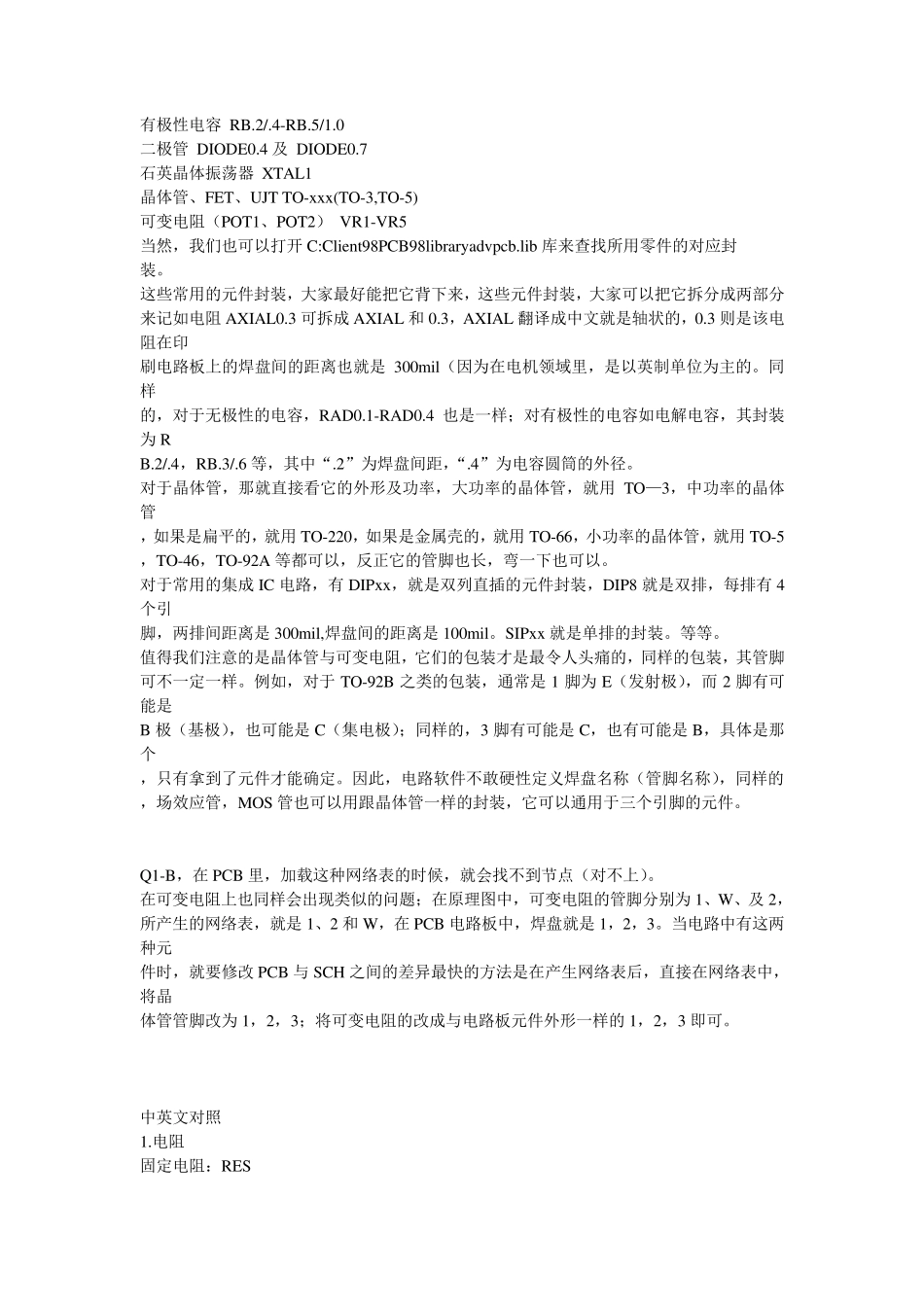

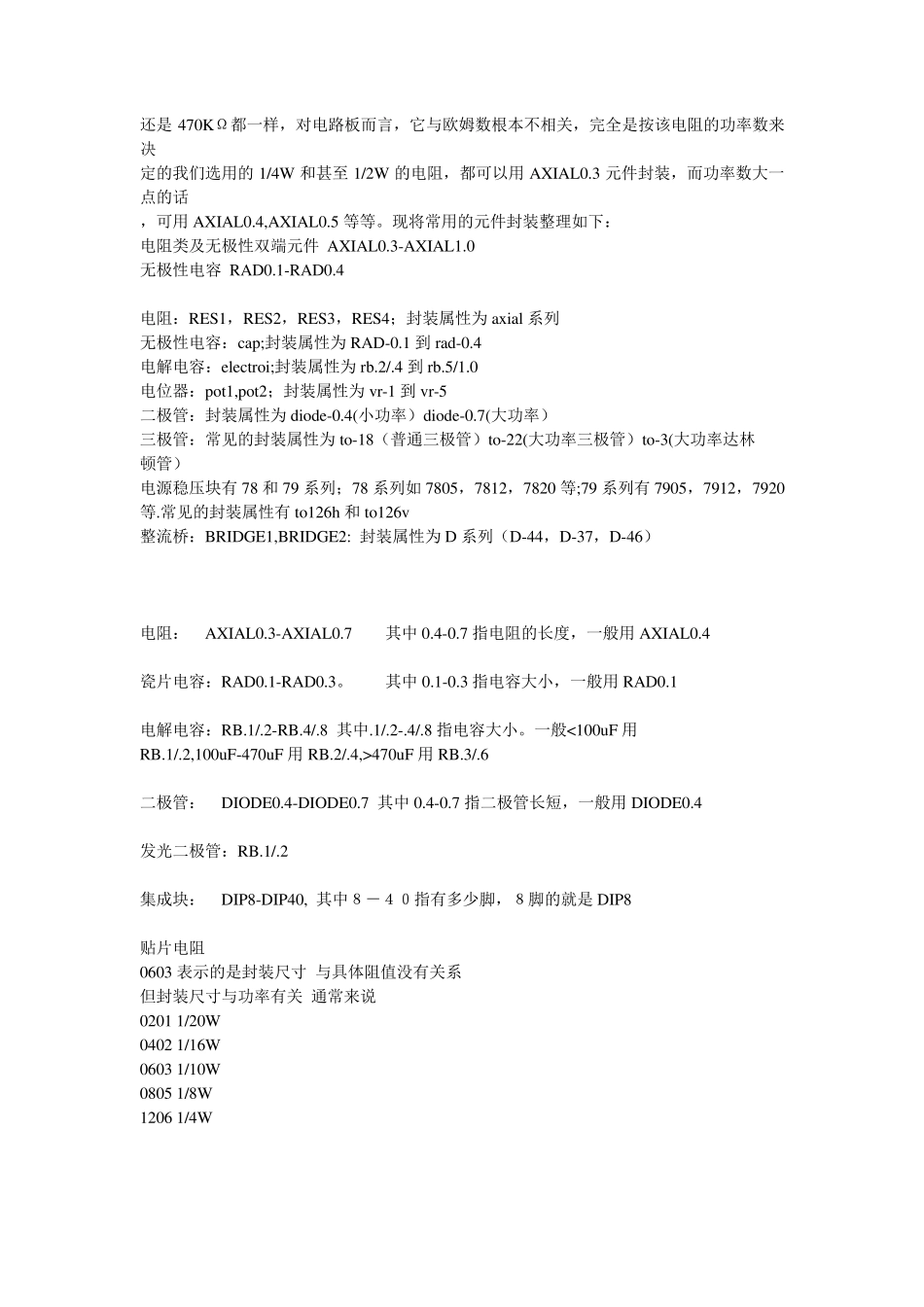

Protel 元件封装电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块 78 和 79 系列 TO－126H 和 TO-126V 场效应管 和三极管一样 整流桥 D－44 D－37 D－46 单排多针插座 CON SIP (搜索 con 可找到任何插座) 双列直插元件 DIP 晶振 XTAL1 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x 0.5 0603=1.6x 0.8 0805=2.0x 1.2 1206=3.2x 1.6 1210=3.2x 2.5 1812=4.5x 3.2 2225=5.6x 6.5 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此 不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插 式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉 或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这 种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD 元件放上，即可焊接在电路板 上了。 关于零件封装我们在前面说过，除了DEVICE。LIB 库中的元件外，其它库的元件都已经有了 固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下： 晶体管是我们常用的的元件之一，在DEVICE。LIB 库中，简简单单的只有 NPN 与 PNP 之分，但 实际上，如果它是 NPN 的 2N3055 那它有可能是铁壳子的 TO—3，如果它是 NPN 的 2N3054，则有 可能是铁壳的 TO-66 或 TO-5，而学用的 CS9013，有 TO-92A，TO-92B，还有 TO-5，TO-46，TO-5 2 等等，千变万化。 还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES1 和 RES2，不管它是100Ω 还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决 定的我们选用的 1/4W 和甚至 1/2W 的电阻，都可以用 AXIAL0.3 元件封装，而功率数大一点的话 ，可用 AXIAL0.4,AXIAL0.5 等等。现将常用的元件封装整理如下： 电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0 无极性电容 RAD0.1-RAD0.4 电阻：RES1，RES2，RES3，RES4；封装属性为 ax ial 系列 无极性电容：cap;封装属性为 RAD-0.1 到 rad-0.4 电解电容：electroi;封装属性为 rb.2/.4 到 rb.5/1.0 电位器：pot1,pot2；封装属性为 v r-1 到 v r-5 二极管：封装属性为 diode-0.4(小功率）diode-0.7(大功率） 三极管：常...
