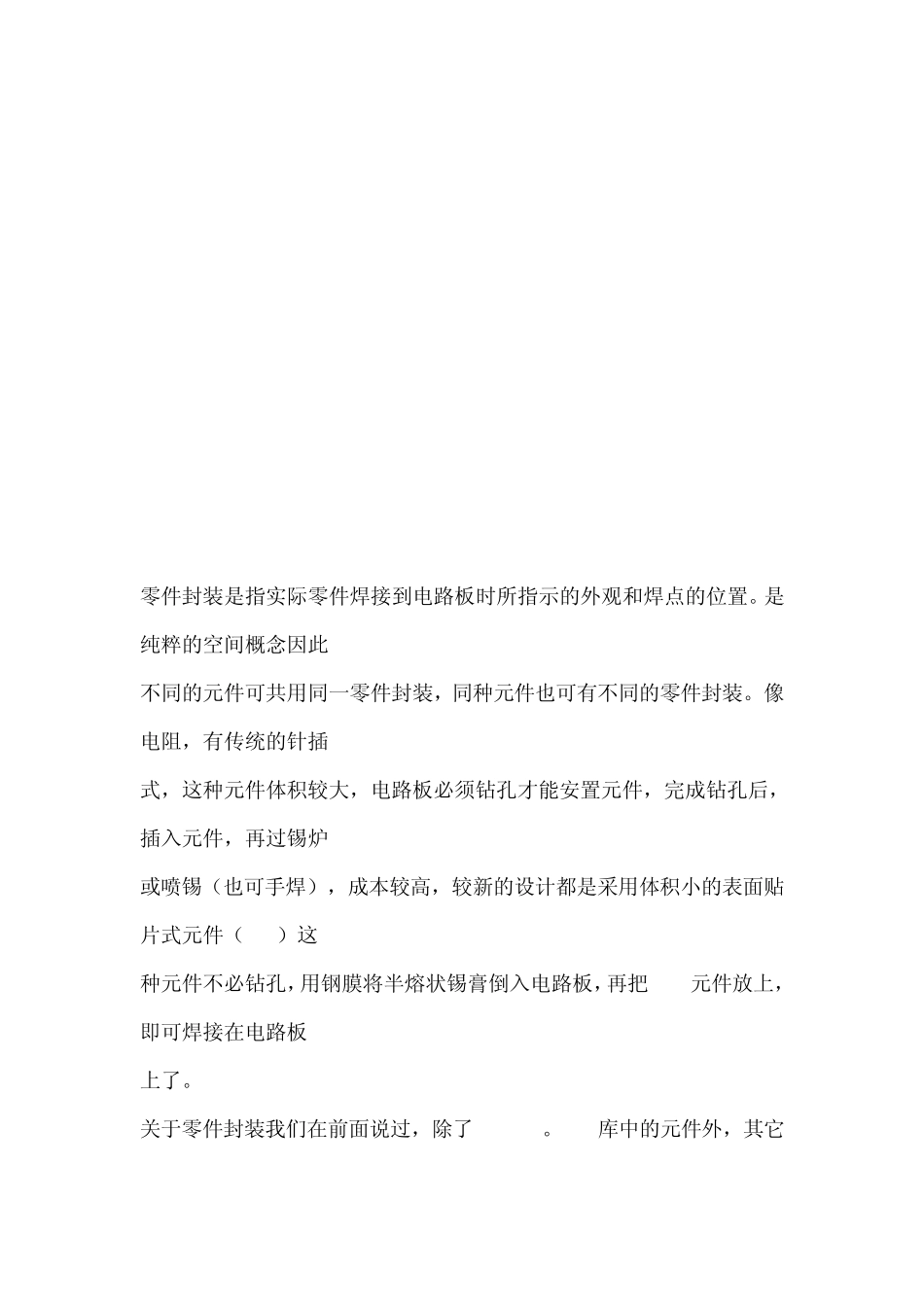

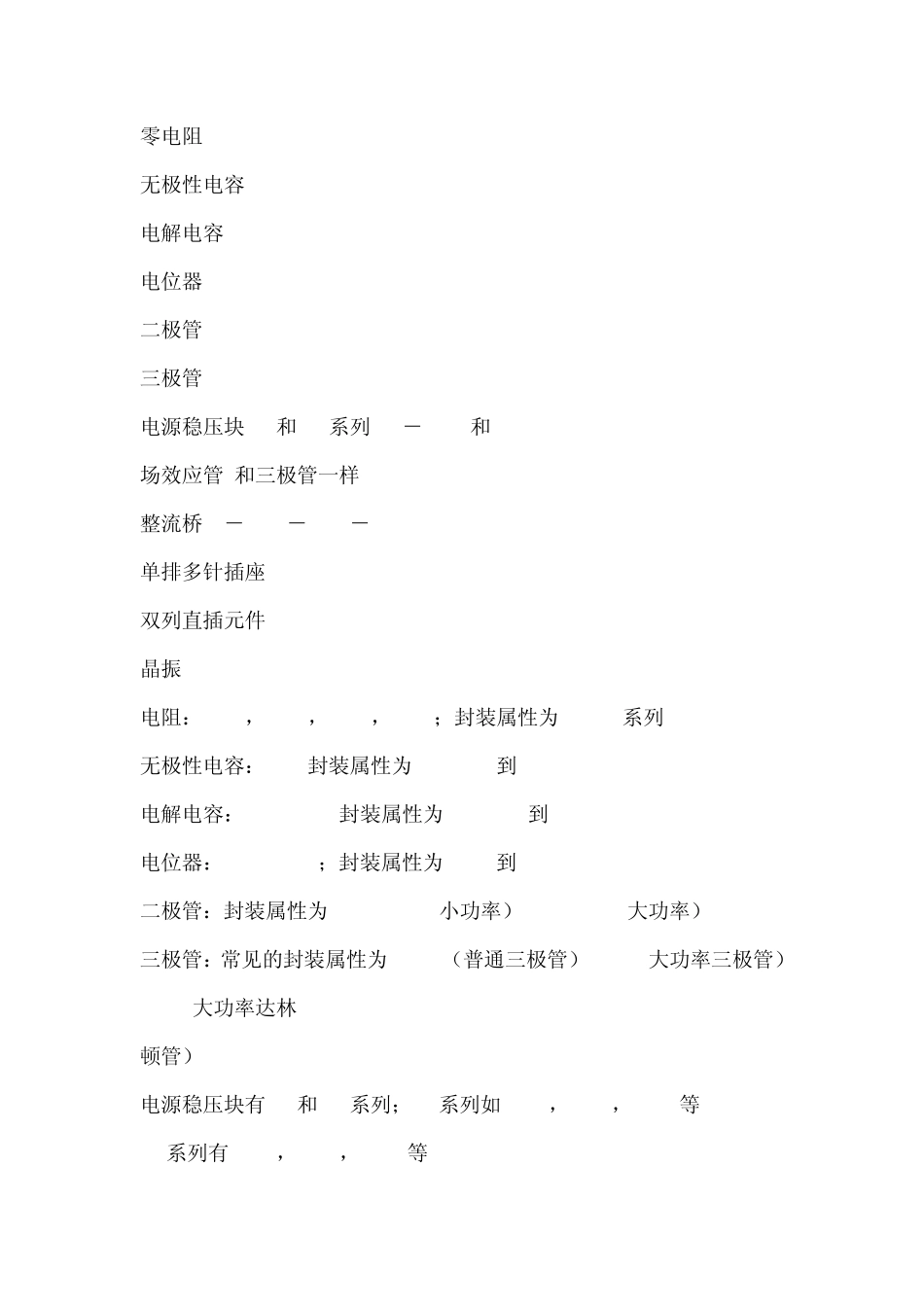

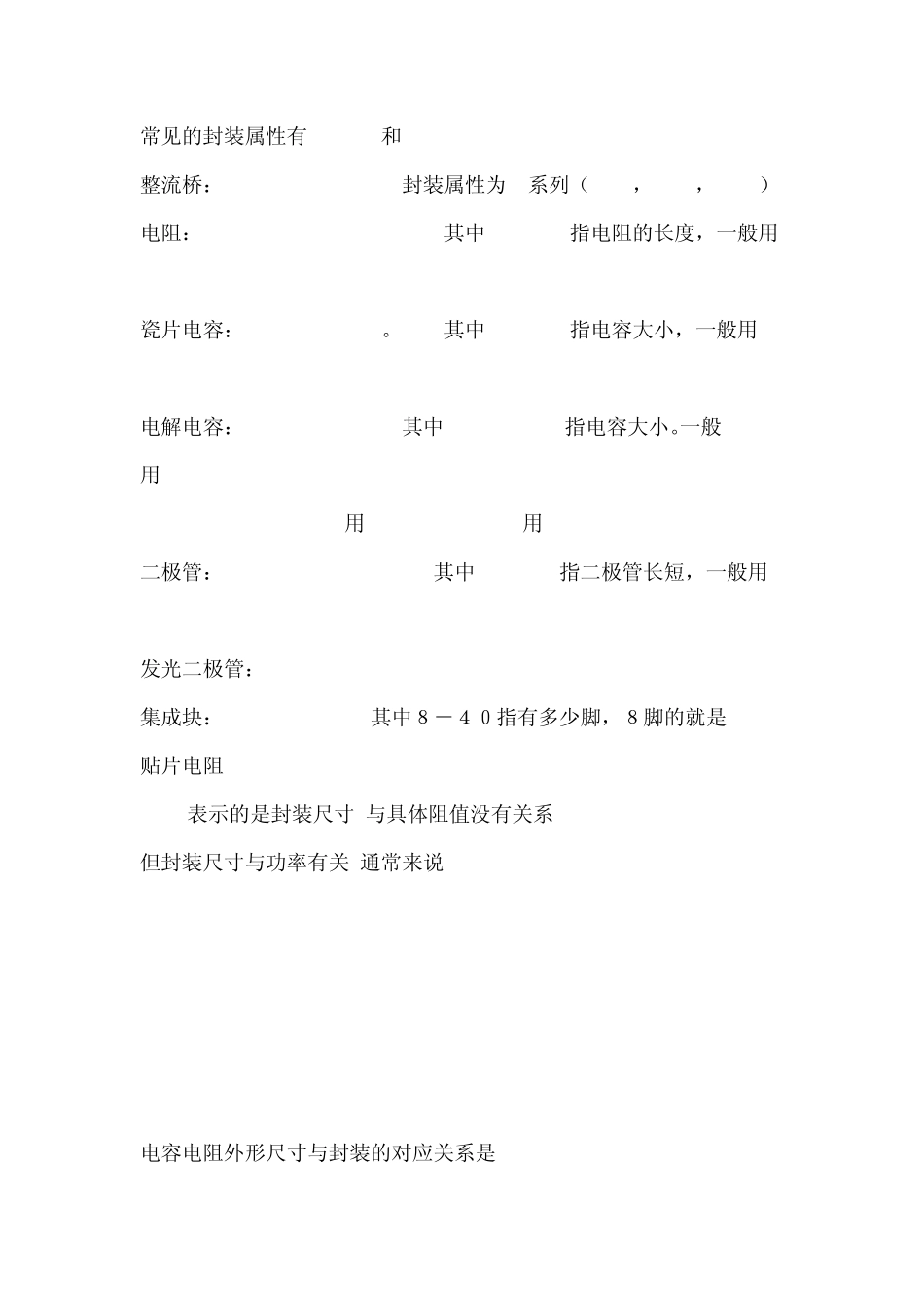

零电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块78和79系列 TO－126H和TO-126V 场效应管 和三极管一样 整流桥 D－44 D－37 D－46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻：RES1，RES2，RES3，RES4；封装属性为 axial系列 无极性电容：cap;封装属性为 RAD-0.1到 rad-0.4 电解电容：electroi;封装属性为 rb.2/.4到 rb.5/1.0 电位器：pot1,pot2；封装属性为 vr-1到 vr-5 二极管：封装属性为 diode-0.4(小功率）diode-0.7(大功率） 三极管：常见的封装属性为 to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林 顿管） 电源稳压块有 78和79系列；78系列如 7805，7812，7820等 79系列有 7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻： AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用 RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管： DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是 DIP8 贴片电阻 0603表示的是封装尺寸 与具体阻值没有关系 但封装尺寸与功率有关 通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此 不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插 式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉 或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这 种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把 SMD元件放上，即可焊接在电路板 上了。 关于零件封装我们在前面说过，除了 DEVICE。LIB库中的元件外，其它库的元件都已经有了 固定的元件封装，这是因为这个库中的元件都有多种形...
