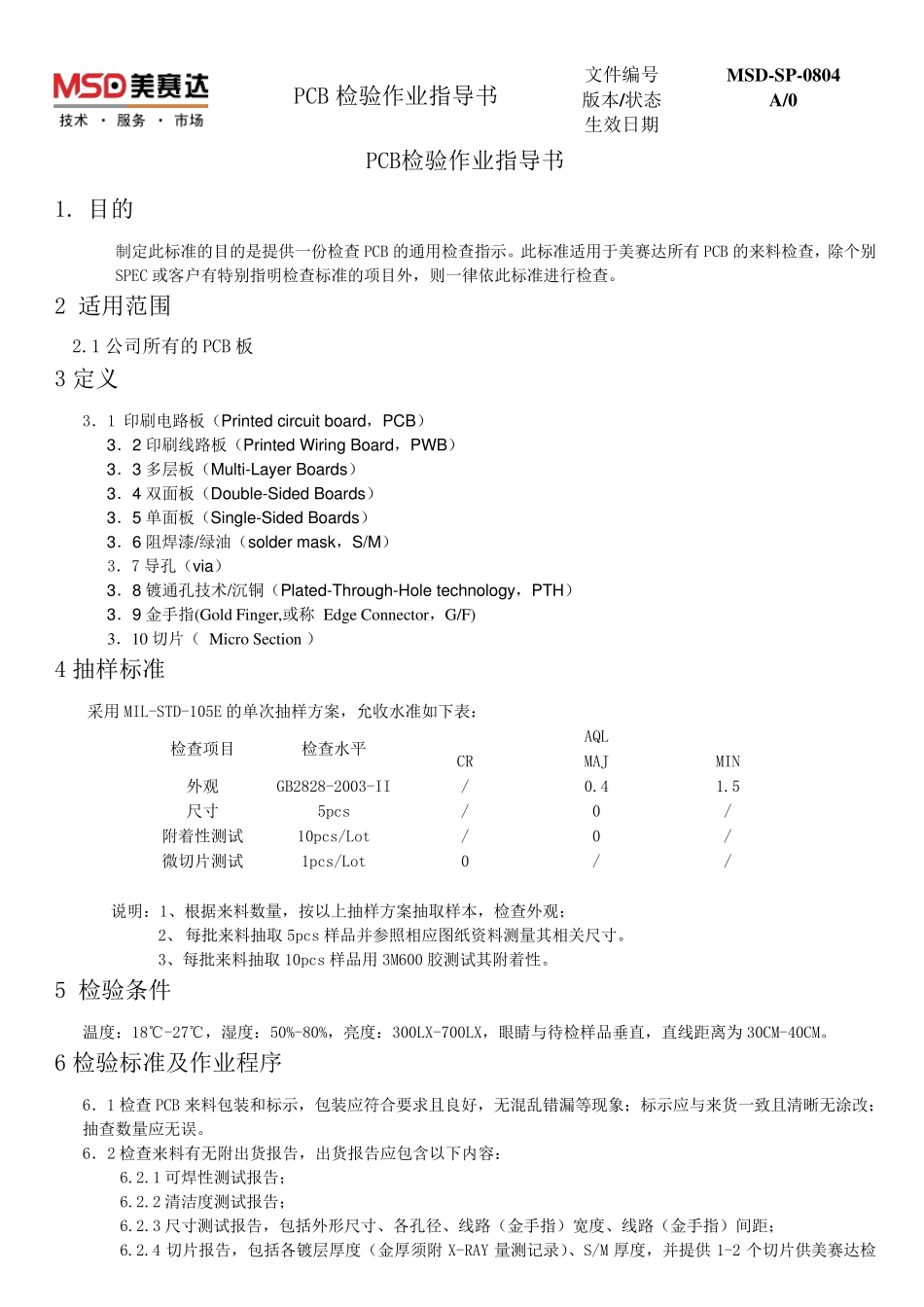

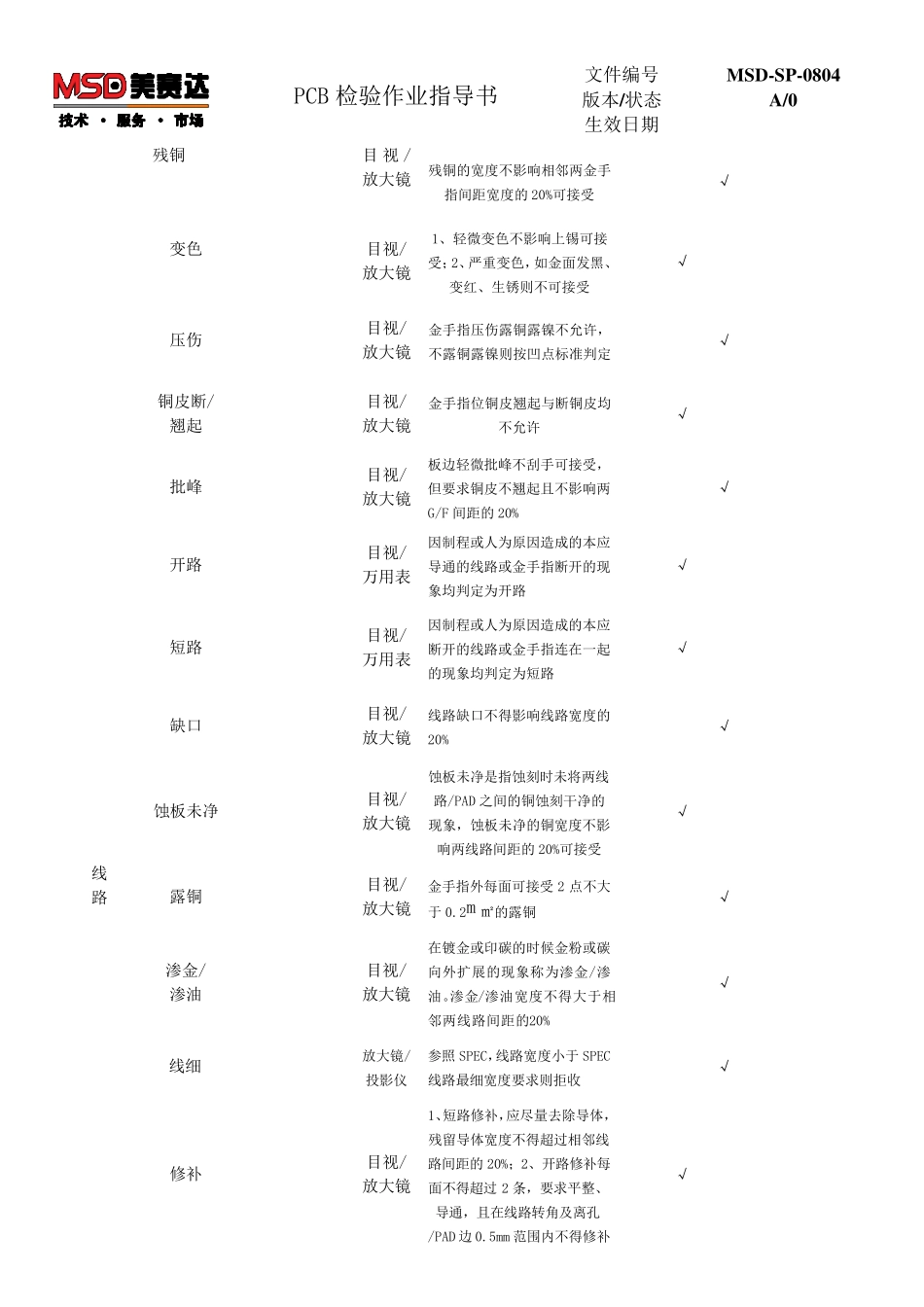

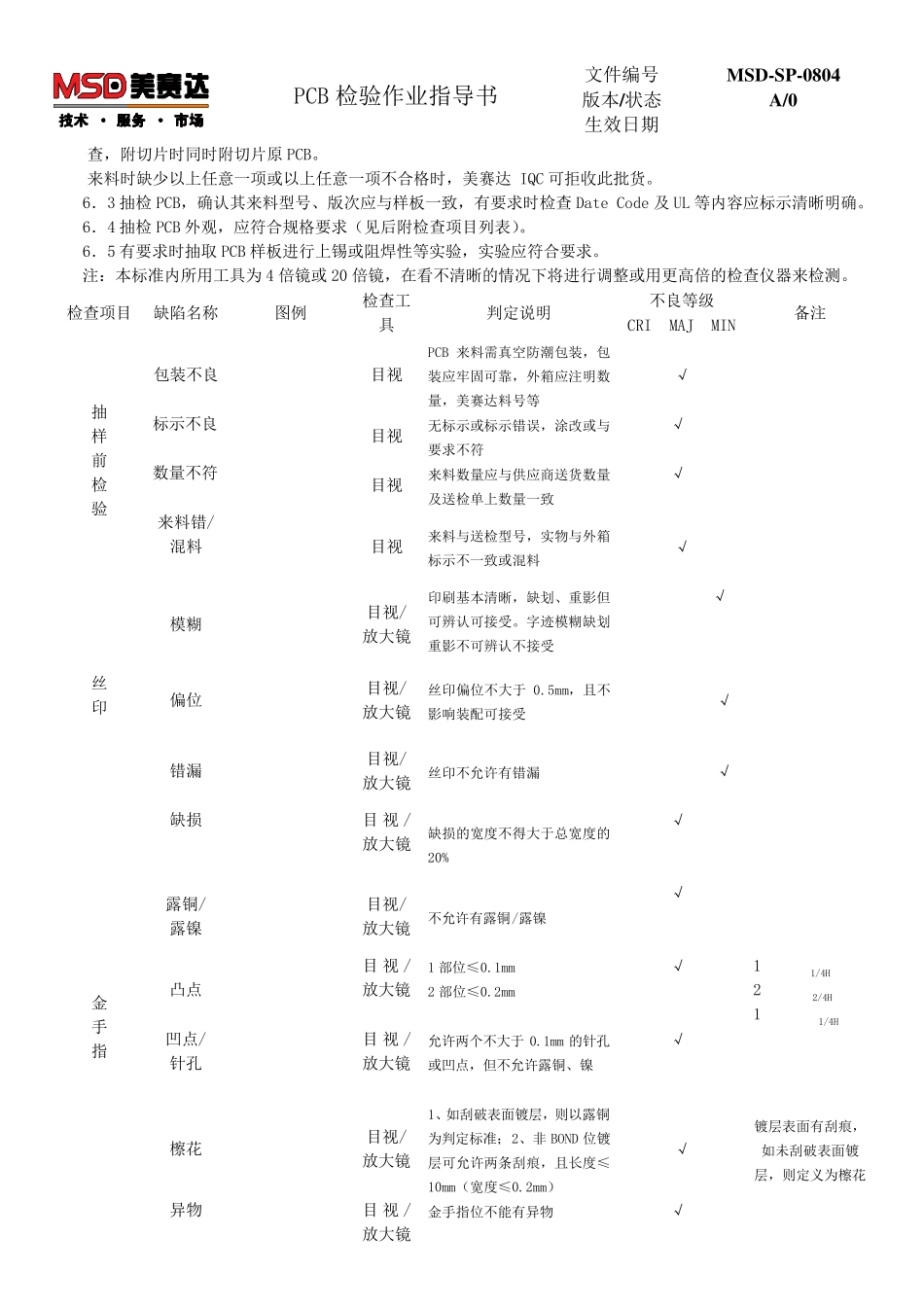

PCB 检 验 作 业 指 导 书 文 件 编 号 MSD-SP-0804 版 本 /状 态 A/0 生 效 日 期 PCB检 验 作 业 指 导 书 1. 目 的 制 定 此 标 准 的 目 的 是 提 供 一 份 检 查 PCB 的 通 用 检 查 指 示 。 此 标 准 适 用 于 美 赛 达 所 有 PCB 的 来 料 检 查 ， 除 个 别SPEC 或 客 户 有 特 别 指 明 检 查 标 准 的 项 目 外 ， 则 一 律 依 此 标 准 进 行 检 查 。 2 适 用 范 围 2.1 公 司 所 有 的 PCB 板 3 定 义 3． 1 印 刷 电 路 板 （ Printed circuit board， PCB） 3． 2 印 刷 线 路 板 （ Printed Wiring Board， PWB） 3． 3 多 层 板 （ Multi-Layer Boards） 3． 4 双 面 板 （ Double-Sided Boards） 3． 5 单 面 板 （ Single-Sided Boards） 3． 6 阻 焊 漆 /绿 油 （ solder mask， S/M） 3． 7 导 孔 （ via） 3． 8 镀 通 孔 技 术 /沉 铜 （ Plated-Through-Hole technology， PTH） 3． 9 金 手 指 (Gold Finger,或 称 Edge Connector， G/F) 3． 10 切 片 （ Micro Section ） 4 抽 样 标 准 采 用 MIL-STD-105E 的 单 次 抽 样 方 案 ， 允 收 水 准 如 下 表 ： 检 查 项 目 检 查 水 平 AQL CR MAJ MIN 外 观 GB2828-2003-II / 0.4 1.5 尺 寸 5pcs / 0 / 附 着 性 测 试 10pcs/Lot / 0 / 微 切 片 测 试 1pcs/Lot 0 / / 说 明 ： 1、 根 据 来 料 数 量 ， 按 以 上 抽 样 方 案 抽 取样 本 ， 检 查 外 观 ； 2、 每批来 料 抽 取5pcs 样 品并参照相应图纸资料 测 量 其相关尺 寸 。 3、 每批来 料 抽 取10pcs 样 品用 3M600 胶测 试 其附 着 性 。 5 检 验 条件 温度： 18℃-27℃， 湿度： 50%-80%， 亮度： 300LX-700LX， 眼睛与待检 样 品垂直， 直线 距离为30CM-40CM。 6 检 验 标 准 及作 业 程 序 6． 1 检 查 PCB 来 料 包 装 和 标 示 ， 包 装 应符 合 要 求 且 良 好 ， 无 混 乱 错 漏 等 现 象 ；标 示 应与来 货 一 致 且 清 晰 无 涂 改 ；抽 查 数 量 应无 误 ...
